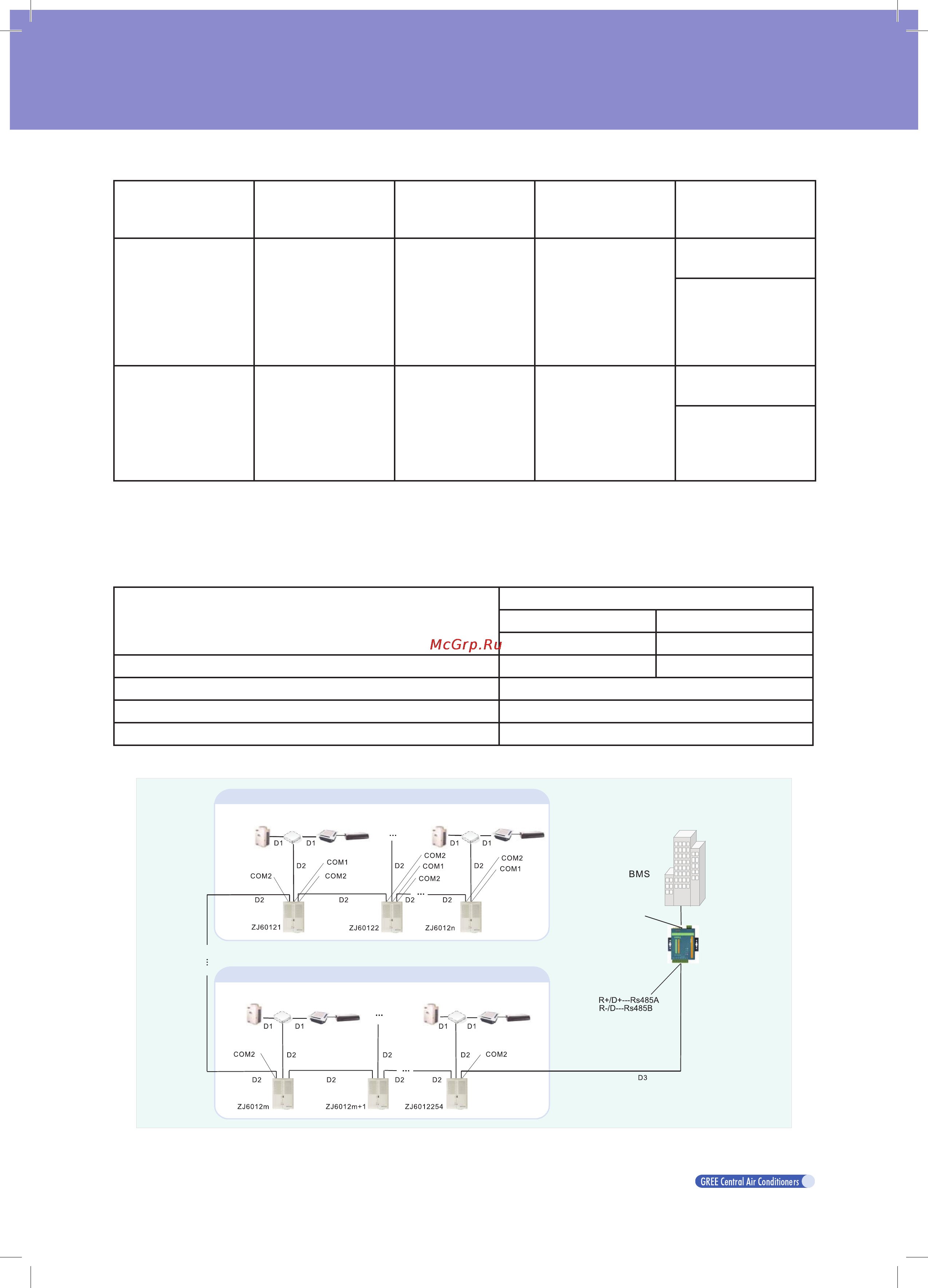

45
Инверторная мультизональная система VRF с компрессором постоянного тока и рекуперацией тепла
•Количествооборудованиявсистеме
Тип системы
Количество комму-
тацтонных панелей
Количество комму-
никационных моду-
лей
Преобразователь с
оптической развяз-
кой
Ретранслятор с опти-
ческой развязкой
Мультизональная VRF
с утилизацией тепла
(производительность
менее 280)
Не требуется
Наружный блок ком-
плектуется коммуни-
кационным модулем
ZJ6012, к которо-
му можно подсоеди-
нить до 16 внутрен-
них блоков
Один, если протокол
BMS - RS232
1 шт через каждые
800 м кабеля
1 шт через каждые
30 коммуникацион-
ных блоков в систе-
ме.
Мультизональная VRF
с утилизацией тепла
(производительность
свыше 280)
Возможно использо-
вание от 1 до 32 или
от 1 до 64 блоков,
см. в разделе Выбор
модели.
Коммуникационный
модуль ZJ6012 ком-
плектуется одной
коммутационной па-
нелью
Один, если протокол
BMS - RS232
1 шт через каждые
800 м кабеля
1 шт через каждые
30 коммуникацион-
ных блоков в систе-
ме.
•Примерподбора
Протокол BMS – RS485, значит, преобразователь не требуется. 35 наружных блоков GMV-
Pdhm280W/Na-M, 300 внутренних блоков, значит необходимо 35 коммуникационных модулей, необхо-
дим один ретранслятор каждые 800 м кабеля, а также 1 ретранслятор через каждые 30 коммуникаци-
онных блоков, как показано ниже:
Требования к системе
Количество
Наружный блок Внутренний блок
GMV-Pdhm280W/Na-M R410A
Количество блоков 35 300
Коммуникационный модуль ME30-23/E(M) 35
Ретранслятор 2
Преобразователь с оптической развязкой 0
• Схемаэлектрическихсоединений
Сеть 1
Сеть n
3х штекерный
разветвитель или пайка
3х штекерный
разветвитель или пайка
3х штекерный
разветвитель или пайка
3х штекерный
разветвитель или пайка
Наружный
блок
Наружный
блок
Наружный
блок
Наружный
блок
Внутренние блоки
Внутренние блоки
Внутренние блоки
Внутренние блоки
Только для интерфейса
BMS – RS232
Преобразователь
RS232 RS485
