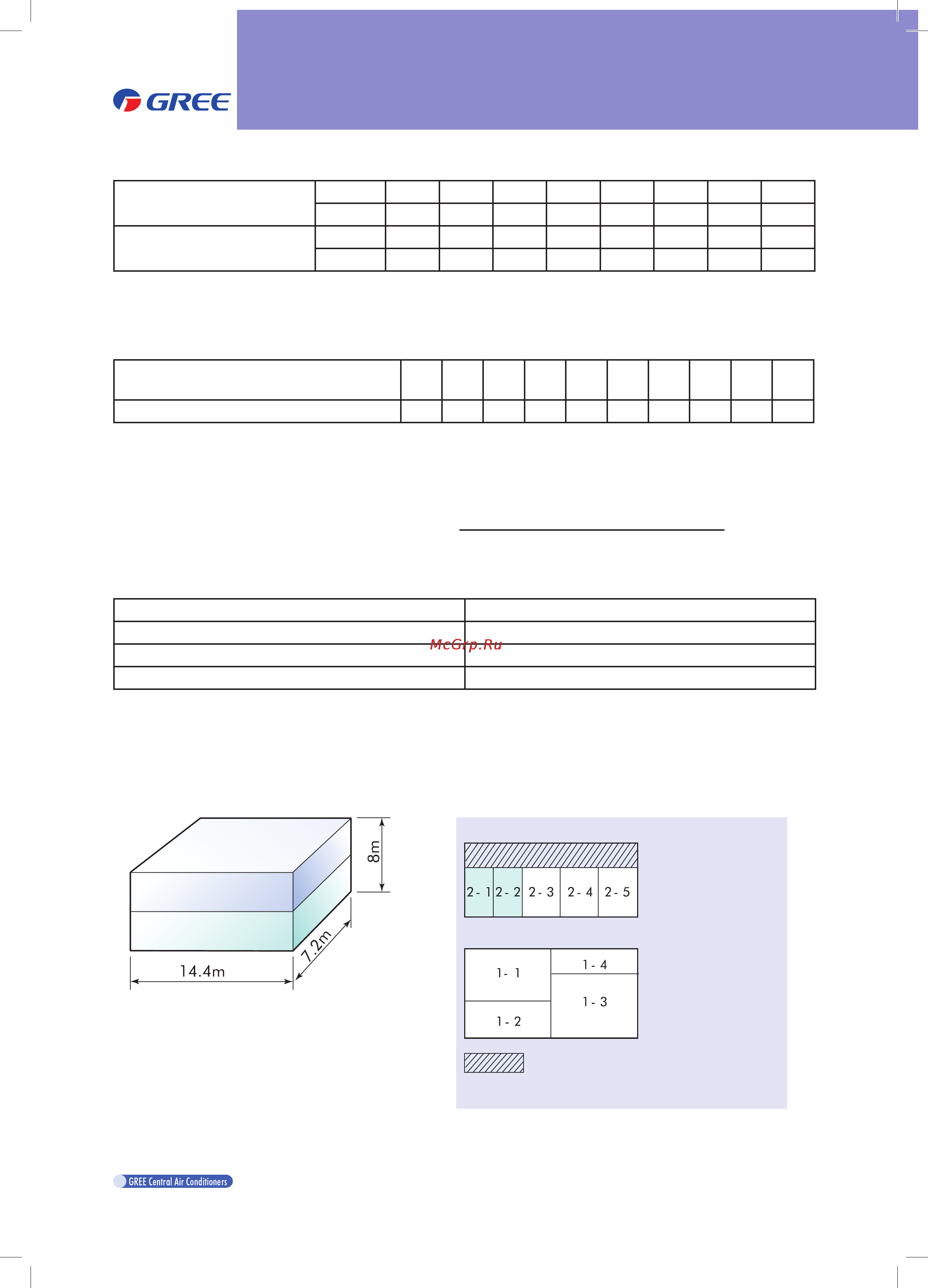

20
Технико-коммерческий каталог
Эквивалентная длина трубы для отвода 90°
Диаметр газовой трубы
мм 12,7 15,9 19,05 25,4 28,6 34,9 41,3 12,7
дюйм 1/2 5/8 3/4 7/8 1 11/8 13/8 5/8
Эквивалентная длина трубы
м 0,10 0,10 0,15 0,15 0,15 0,20 0,25 0,25
фут 0,328 0,328 0,492 0,492 0,492 0,656 0,82 0,82
с. Эквивалентная длина трубы для разветвителя составляет 0,5 м
3. Коэффициент корректировки производительности по перепаду высот между наружным и вну-
тренним блоками.
Перепад высот между наружным и внутрен-
ним блоками.
5 10 15 20 25 30 35 40 45 50
Значение коэффициента 0,01 0,02 0,03 0,04 0,05 0,06 0,07 0,08 0,09 0,10
4.3.3 Расчет производительности для каждого внутреннего блока
Производительность внутреннего блока
Х
= Производительность после
корректировки наружного блока
Значение полной производительности
внутреннего блока
Требуемая производительность
внутреннего блока
4.3.4 Диапазон работы
Режим Диапазон Наружная температура
Охлаждение –10–48 °C (14~118,4 °F)
Нагрев –20–27 °C (–4~80,6 °F)
Охлаждение и нагрев –10–20 °C (14~68 °F)
4.4 ПРИМЕР ПОДБОРА ОБОРУДОВАНИЯ
4.4.1 Описание здания
Офисы
21, 22: серверная
Внешний вид Конфигурация комнат
2 этаж
2 этаж
1 этаж
1 этаж
Зона, не требующая
кондиционирования
Монолитные стены со стальным каркасом,
2 этажа над землей
Общая площадь пола: 210 м
2
Наружный блок располагается на крыше
Расчетные параметры внутреннего воздуха:
Охлаждение: 27.0 °C (81 °F)/19.0 °C (66.6 °F)
DB/WB
Расчетные параметры наружного воздуха:
Охлаждение: 35 °C (95.4 °F) DB (Стандарт-
ные условия)
