13
Инверторная мультизональная система VRF с компрессором постоянного тока и рекуперацией тепла

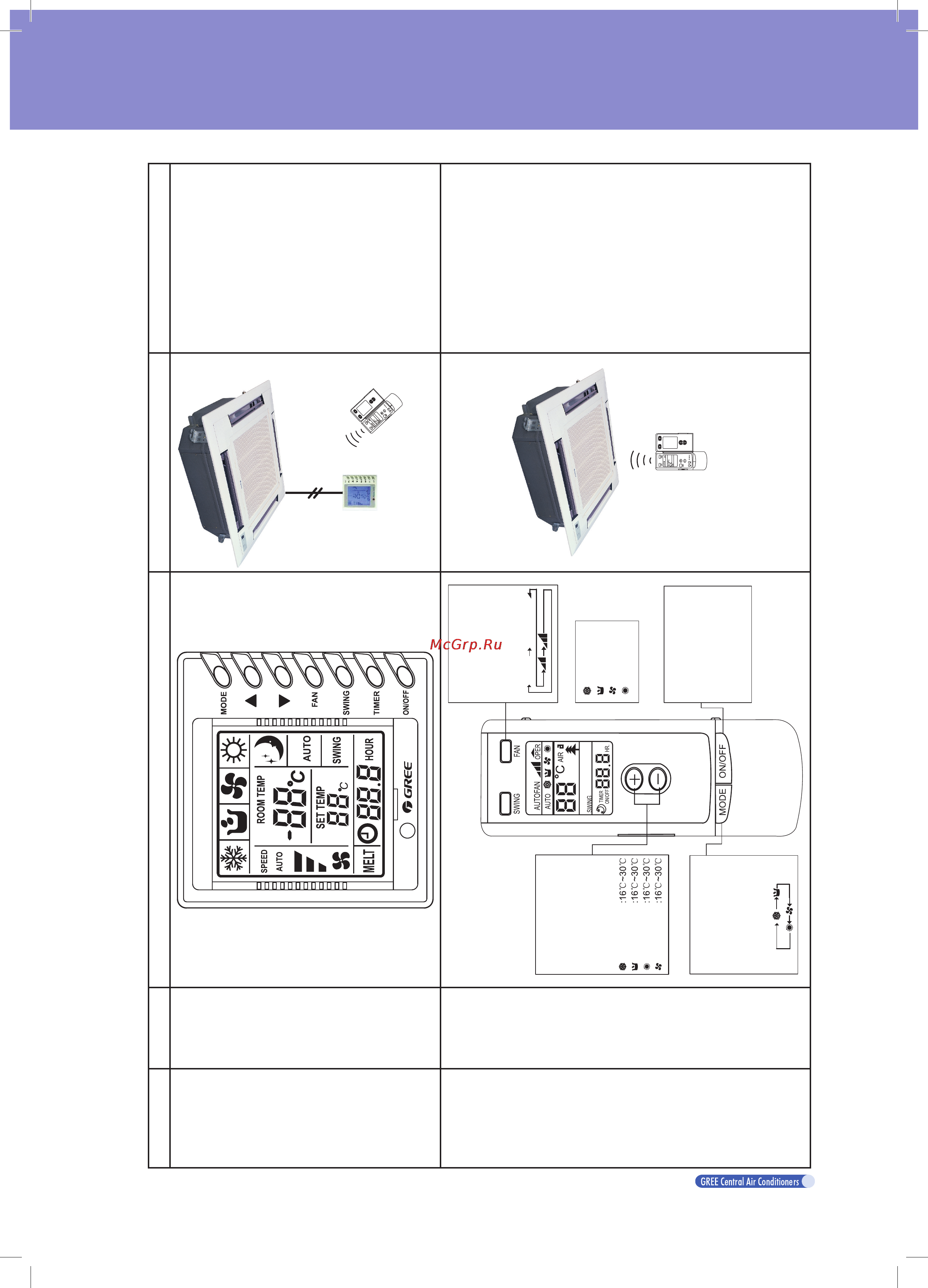

2.4 ПУЛЬТ УПРАВЛЕНИЯ
Наименование Модель Внешний вид Применение Функции
Проводной
пульт управле-
ния
Z6315F
(30296308)
Z63351F
(30296309)
Дистанционный
пульт управления
Проводной
пульт
- Вкл./Выкл.
- Переключение режимов
- Установка температуры
- Переключение скорости вен-
тилятора
- Функция таймера
- Функция самодиагностики
- Отображение кодов неисправ-
ностей
- Возможность управления
2-мя пультами дистанционного
управления
К одному внутреннему блоку
можно подключить 2 дистанци-
онных пульта управления.
Т.о. внутренний блок может не-
зависимо управляться из двух
разных мест.
Дистанционный
пульт управле-
ния
Y-512
Кнопка MODE.
Нажмите на кнопку
для переключения
режимов работы блока
в следующей
последовательности:
Кнопка FAN.
Нажмите на кнопку
для переключения
скорости вращения
вентилятора в
следующей
последовательности
Авто Скорость
Кнопка температуры.
Значение температуры
уставки увеличивается
на 1 °С при нажатии
«+» и уменьшается на
1 °С при нажатии «»
Темп. уставки
Темп. уставки
Темп. уставки
Темп. уставки
Охлаждение
Осушка
Вентиляция
Нагрев
Кнопка ON/OFF.
Нажмите на кнопку
для включения блока.
Нажмите на кнопку
один раз для
выключения блока и
отключения таймера
Дистанционный
пульт управления
- Вкл./Выкл.
- Переключение режимов
- Установка температуры
- Переключение скорости вен-
тилятора
- Функция таймера
