10
Технико-коммерческий каталог

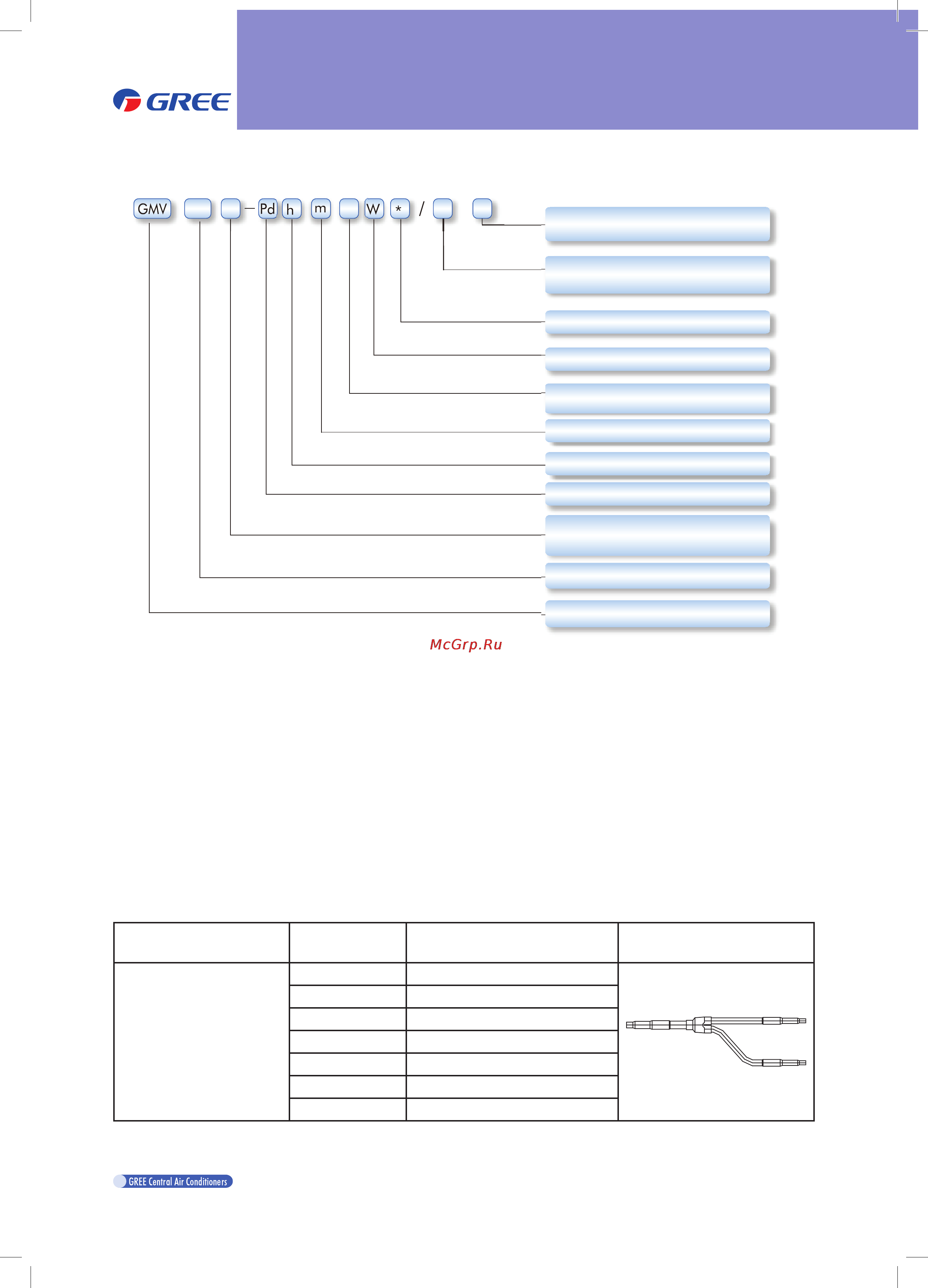

(1) Номенклатура
Характеристики питающей сети:
M: 380~415В, 3Ф~50Гц
Хладагент
Na: R410A
Количество модулей
Наружный блок
Номинал. холодопроизводительность
200:20 кВт 250:25 кВт 300:30 кВт
Модульный
Рекуперация
Климатическое исполнение
Без обозначения: T1
Мультизональная система
производства GREE
Код модели
L: Только охлаждение
Без обозначения: Тепловой насос
Инверторный компрессор
постоянного тока
(2) Расчетные условия
Охлаждение: Внутренняя температура: 27°C(81 °F) DB/19°C(66,6°F) WB
Наружная температура: 35°C(95,4°F) DB/24°C(75,6°F) WB
Нагрев: Внутренняя температура: 20°C(68 °F) DB/15°C(59°F) WB
Наружная температура: 7°C(45°F) DB/6°C(43°F) WB
Охлаждение и нагрев:
Внутренняя температура при охлаждении: 27°C(81 °F) DB/19°C(66,6°F) WB
Внутренняя температура при нагреве: 20°C(68 °F) DB/15°C(59°F) WB
Наружная температура: 7°C(45°F) DB/6°C(43°F) WB
2.2 Y-ОБРАЗНЫЕ РАЗВЕТВИТЕЛИ
2.2.1 Y-образные разветвители для внутренних блоков
Наименование
модели
Суммарный индекс произво-
дительности внутренних блоков
Внешний вид
Y-образный разветвитель
FQ01Na/A C≤56
FQ02Na/A 56< C ≤220
FQ03Na/A 220<C< 300
FQ04Na/A 300<C< 680
FQ05Na/A 680<C< 960
FQ06Na/A 960<C< 1350
FQ07Na/A 1350 < C
Примечание: У Y-образных разветвителей с правой стороны находятся два подсоединительных
патрубка. Отношение производительностей этих двух патрубков не должно превышать 3:1.
