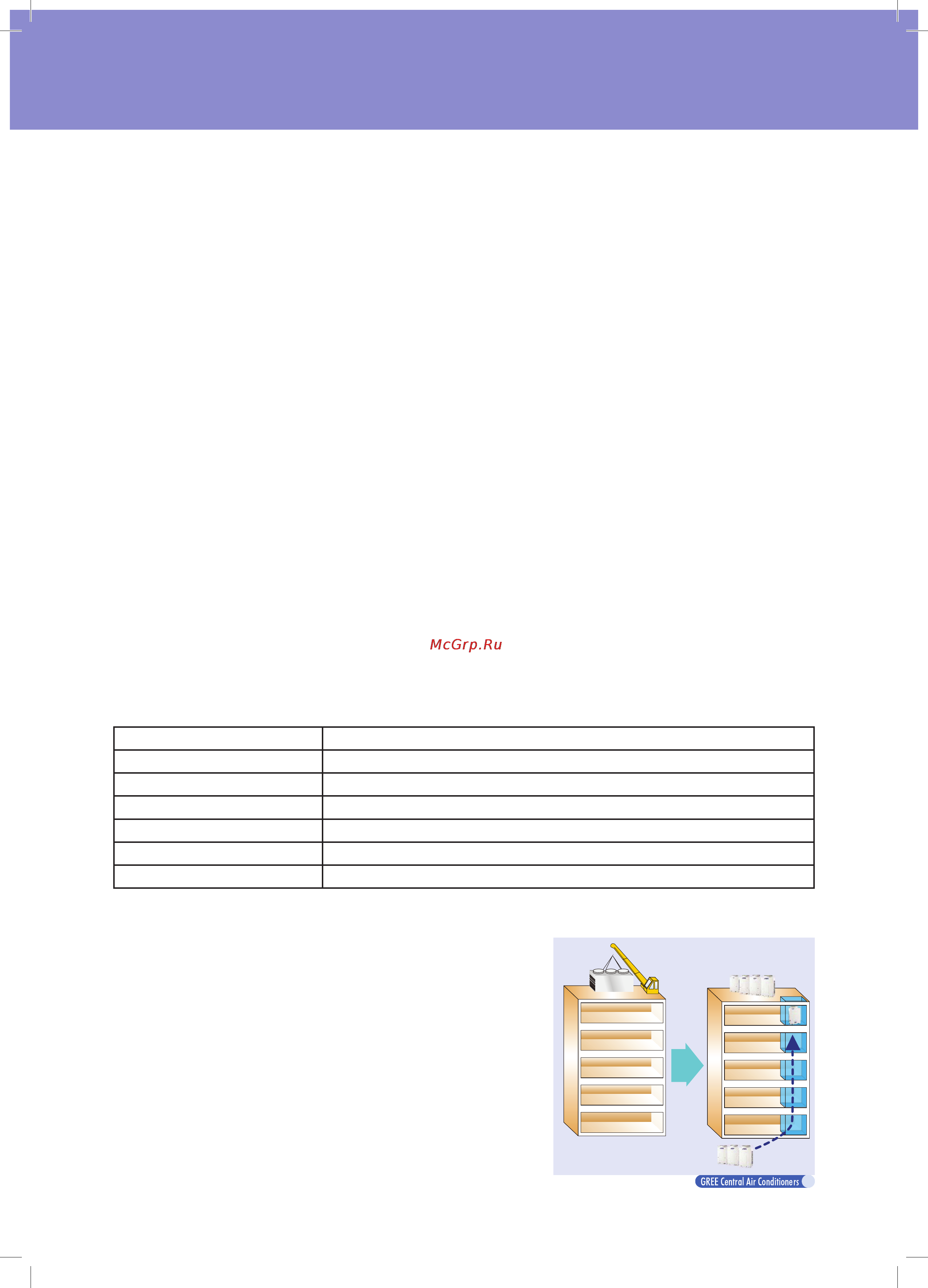

5
Инверторная мультизональная система VRF с компрессором постоянного тока и рекуперацией тепла
1.1 КРАТКОЕ ОПИСАНИЕ
Блоки мощностью от 60 до 152 кВт с несколькими холодильными контурами имеют ряд преиму-
ществ, которые делают это оборудование эффективным и привлекательным в данном сегменте. Бло-
ки поставляются заводом полностью подготовленные к установке и эксплуатации. Оборудование
опрессовано, отвакуумировано, полностью заправлено фреоном R410а и имеет первичную заправку
масла. После сборки проводится полное тестирование системы с водой, циркулирующей через охла-
дитель для обеспечения нормальной работы холодильного контура. Блоки могут быть установлены на
крыше, на земле вне здания и так далее и не требуют сооружения дополнительных помещений. Обо-
рудование может широко применяться как для только что построенных и восстановленных промыш-
ленных зданий, так и для гражданских объектов, таких как гостиницы, квартиры, рестораны, офисные
здания, торговые центры, театры, гимназии, больницы и т.д. Также на заводах в технологическом про-
цессе производства нередко требуется охлажденная или подогретая вода, таким образом, оборудо-
вание особенно подходит для установки в районах с повышенными требованиями по шуму и выбро-
сам в атмосферу, где котлы и градирни установить достаточно трудно.
Энергосбережение
Каждое кондиционируемое помещение контролируется индивидуально. Охлаждение или нагрев
будет производиться только в тех помещениях, в которых необходимо это необходимо на данный мо-
мент. Кроме того, в связи с технологией инверторного бесступенчатого регулирования, мощность
кондиционирования может точно обеспечиваться в зависимости от параметров в каждом помещении.
Высокая эффективность (отношение эффективной или полезной мощности к общей потребляемой
мощности в любой системе) достигается благодаря возможности рекуперации и использования пе-
редовых технологий, а также бесперебойной и экономичной эксплуатации. Общий коэффициент эф-
фективности может достигать 6,8, в отличие от обычной системой чиллер фанкойл, что обеспечива-
ет большее энергосбережение.
Самодиагностика
При возникновении неполадки отображаются коды неисправностей.
Примеры кодов самодиагностики системы:
Код неисправности Наименование неисправности
E1 Защита компрессора по высокому давлению
E2 Защита от обмерзания внутреннего блока
E3 Защита компрессора по низкому давлению
E4 Защита компрессора от перегрева
E5 Защита компрессора по перегрузке
E6 Ошибка связи
Компактный дизайн
Мы предлагаем широкую линейку наружных и внутренних
блоков, отвечающих различным требованиям размеров зда-
ния и дизайна интерьера. Большая длина труб хладагента
позволяет прокладывать трассу без ухудшения дизайна по-
мещений, предоставляя таким образом больше возможно-
стей в проектировании.
Внутренние блоки легкие и компактные, могут вписать-
ся в любой интерьер помещений. Наружные блоки не тре-
буют специальных кранов или конвейеров для их перемеще-
ния. Их даже можно перемещать по зданию в лифте. Диа-
метр труб небольшой, и их число мало, поэтому прокладка и
дальнейшее обслуживание трассы просты и удобны.
