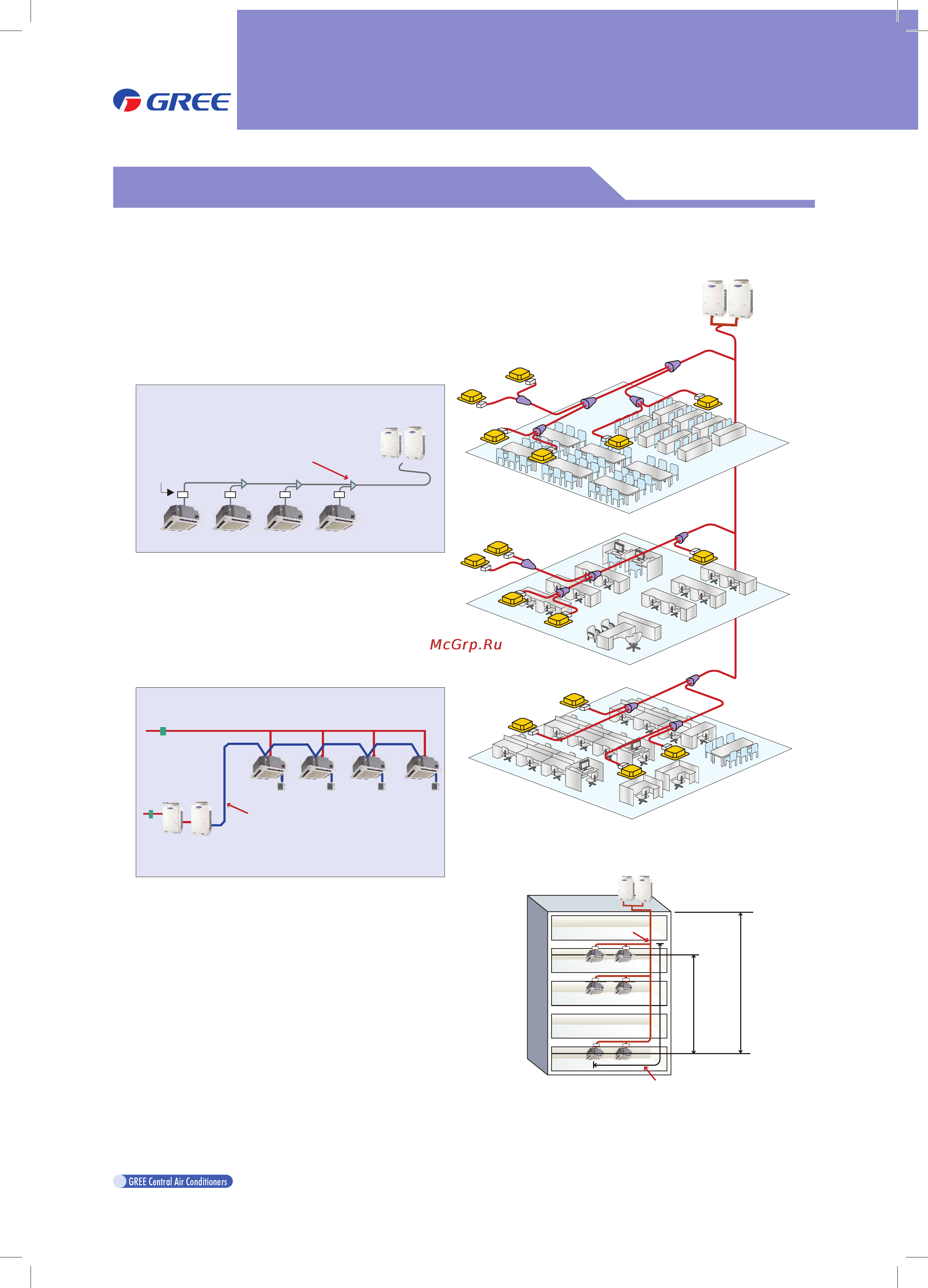

1. Схема мультизональной системы VRF
От 1ого разветвителя
до дальнего внутреннего блока: 40 м
Наружный блок
Допустимая длина трубы:
175 м эквивалентной длины
1й разветвитель
Перепад высот
между внутренним блоком
и наружным блоком: 50 м
Перепад высот между
внутренними блоками: 15 м
Наружный блок
Внутренний блок
Разветвитель
Блок
распределения
потоков
Питание
Питание
Система управления
Сокращение длины трассы за счет сво-
бодной компоновки блоков
Система ответвлений трассы является
очень гибкой, что позволяет обеспечить ми-
нимальную длину холодильного контура, тем
самым экономятся время и стоимость мон-
тажных работ.
Простое электрическое подключение
2-х проводная система передачи дан-
ных (управления) позволяет подключить не-
сколько внутренних блоков на один наруж-
ный блок посредством 2-х жильного прово-
да. Таким образом, монтаж электрических
соединений существенно упрощается.
Большой перепад высот
Система GREE GMV позволяет обеспе-
чить 175 м эквивалентной длины и 50 м пе-
репада по высоте при проектировании ги-
дравлического контура.
Перепад высот 15 м между внутренними
блоками является максимальной среди ана-
логичных систем. Эти условия обеспечива-
ют больше возможностей при компановке
блоков системы.
