22
Технико-коммерческий каталог
Длина труб
Корректировка
производительности
Проверка производительности
после корректировки
Этаж № пом.
Эквива-
лентная
длина (м)
Перепад
высот (м)
Корректировка по тру-
бам х Корректировка по
температуре
Производительность
(кВт)
Решение
Охлажде-
ние
Нагрев
Охлажде-
ние
Нагрев
2 этаж
2-1
25 1,5
(0,95–0)
x 1,0
= 0,95
(0,995–0)
x 0,94
= 0,935
6,9 7,6
Хорошо
2-2 5,5 6,0
2-3 5,5 6,0
2-4 3,5 3,8
2-5 6,9 7,6
1 этаж
1-1
34 5
(0,91–0,01)
x 1,0
= 0,90
(0,99–0,01)
x 0,94
= 0,921
6,6 7,4
Хорошо
1-2 6,6 7,4
1-3 7,4 8,5
1-4 5,2 5,8
Формула перевода величин: 1 кВт = 3,412 Btu/час

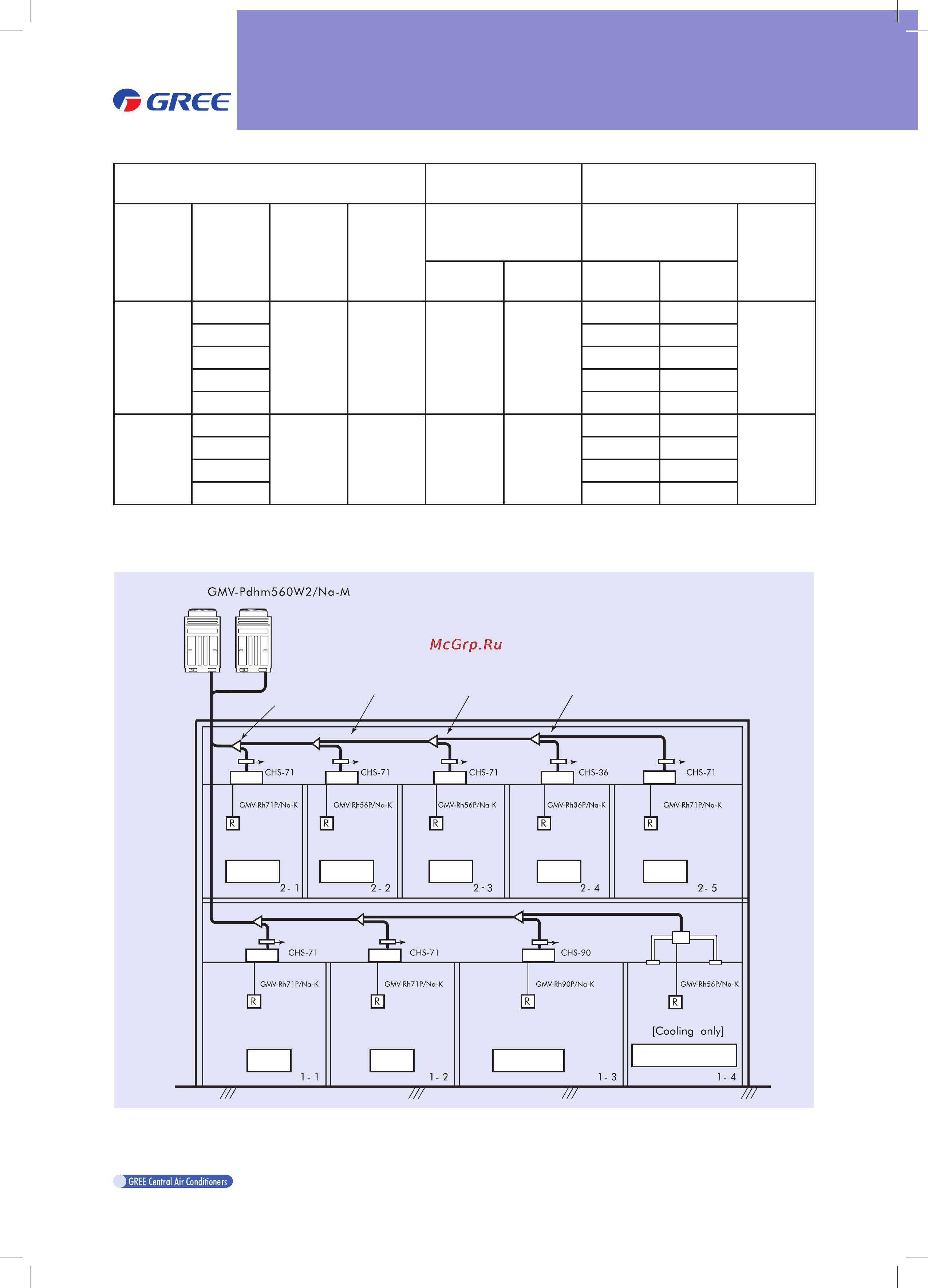

с. Схема системы
Наружный блок
1й разветвитель
2й разветвитель 3й разветвитель 4й разветвитель
Блок расширит.
клапана
Блок расширит.
клапана
Блок расширит.
клапана
Блок расширит.
клапана
Блок расширит.
клапана
Блок расширит.
клапана
Блок расширит.
клапана
Блок расширит.
клапана
Внутренний блок Внутренний блок Внутренний блок Внутренний блок
Внутренний блок Внутренний блок Внутренний блок Внутренний блок
Внутренний блок
Серверная Серверная Офис Офис Офис
Склад Склад Ресторан
Помещение
для оборудования
