44
Технико-коммерческий каталог
7.4 ИНТЕРФЕЙС BMS (СИСТЕМА ДИСПЕТЧЕРИЗАЦИИ ЗДАНИЯ)
ЦЕНТРАЛЬНОЙ СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ
7.4.1 Внедрение системы кондиционирования GREE в систему диспетчеризации здания
Интерфейс BMS кондиционеров Gree является опцией только для системы центрального кондицо-
нирования Gree. Оборудование комплектуется BMS интерфейсом или многофункциональным меж-
сетевым интерфейсом, программное обеспечение поддерживает стандартный протокол связи и про-
граммное обеспечение BMS. Системой центрального кондиционирования Gree можно управлять и
производить мониторинг через интерфейс BMS совместно с другими устройствами в здании.

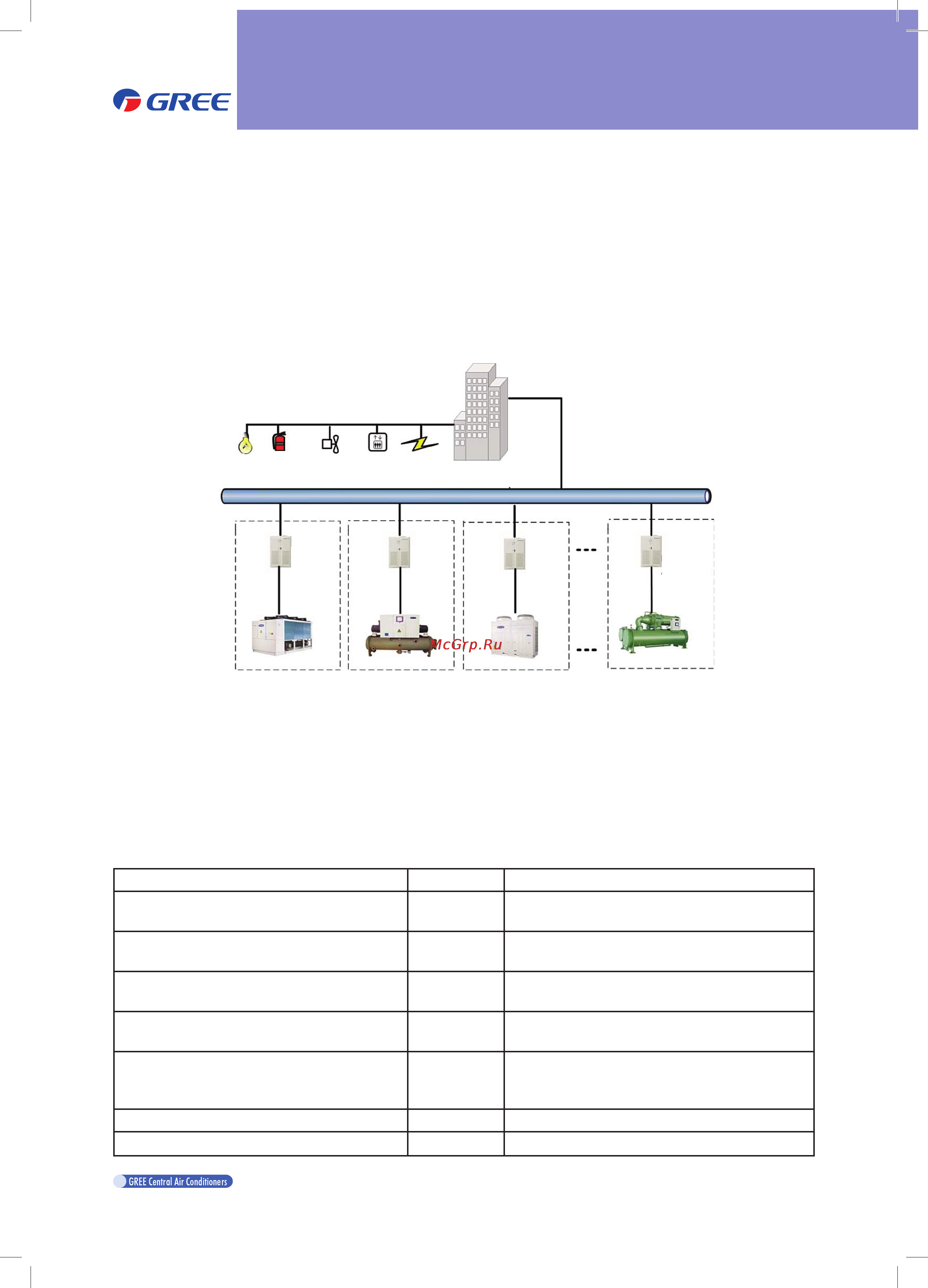

Система диспетчеризации здания BMS
Сеть Modbus Сеть Modbus Сеть Modbus
Модуль 1 Модуль 2 Модуль 3 Модуль 254
Адрес 1 Адрес 2 Адрес 3 Адрес 254
Освещение
Пожарная
сигнализация
Вентиляция Лифт Электро
снабжение
7.4.2 Подбор оборудования и установка
Примечание:
1. К системе BMS можно подсоединить как отдельный модуль, так и несколько модулей вместе,
ниже приведена схема проводных соединений такой системы.
2. 3. 4. 5. 6. Такие же как в п. 7.3.2
7.4.3 Подбор оборудования и установка
•Спецификация
S – стандартная комплектация, O – опция, F – спец. заказ
Спецификация Тип поставки Примечание
Тип протокола S
Протокол Modbus используется для интеграции с
системой BMS.
Коммуникационный модуль ME30-23/E(M) S
Включает коммуникационный модуль ZJ6012, си-
ловой трансформатор и соединительный кабель
Программное обеспечение системы удаленно-
го мониторинга GMV FЕ30-2/А(М)
O
Включает CD и преобразователь RS232-RS485 с
оптической развязкой
Преобразователь RS232-RS485 с оптической
развязкой
O
Необходим в случае, когда интерфейс протокола
системы BMS - RS232
Ретранслятор RS485 с оптической развязкой O
Устанавливается через каждые 800м кабеля, а
также через каждые 30 коммуникационных бло-
ков в системе.
4-х жильная витая пара F
Трехштекерный телефонный разветвитель F
