14
Технико-коммерческий каталог

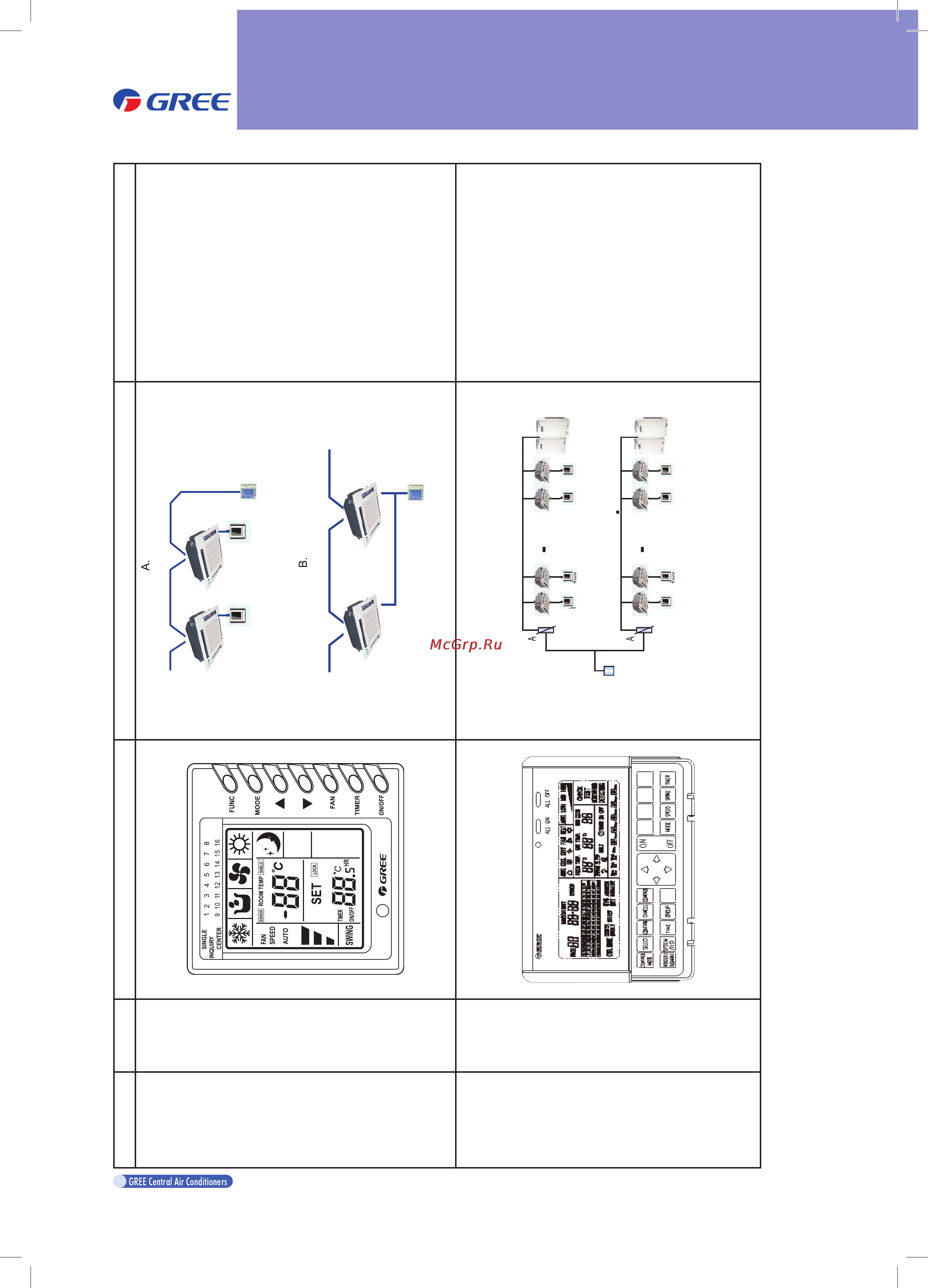

Наименование Модель Внешний вид Применение Функции
Зональный
пульт управле-
ния
Зональный
мониторинг
Зональный
проводной пульт
Зональный пульт управления может
работать в двух режимах.
01 функциональный режим:
Зональный мониторинг
- Индивидуальное управление до 16
внутренних блоков
- Центральное управление до 16 вну-
тренних блоков
- К каждому наружному блоку можно
подсоединить только один пульт.
- Контроллер имеет 2 режима управ-
ления:
Индивидуальный режим упр-я
Централизованный режим упр-я
02 функциональный режим:
Зональный проводной пульт
- Он может заменить от 1 до 16 про-
водных пультов для одновременного
программирования или управления
внутренними блоками.
Централизо-
ванное управ-
ление
Наружный блок
Наружный блок
Пульт
внутреннего блока
Пульт
внутреннего блока
Централизован
ный пульт
Коммуникацион
ный модуль 1
Коммуникацион
ный модуль 2
(Макс. колво блоков – 64)
- Индивидуальное управление до
1024 внутренних блоков
- Возможность подсоединения до 64
наружных блоков
- Возможен выбор 4 типов настроек
централизованного управления для
ограничения индивидуального управ-
ления с дистанционного пульта.
- Три режима управления:
Индивидуальный режим упр-я
Централизованный режим упр-я
Комбинированный режим упр-я
- Для каждого внутреннего блока
можно установить таймер времени
Вкл/Выкл по централизованному, ин-
дивидуальному или комбинирован-
ному режиму управления. Оба тайме-
ра, как Вкл, так и Выкл должны быть
установлены одновременно. Также
возможно установить таймер по дням
недели с воскресения по субботу.
