27

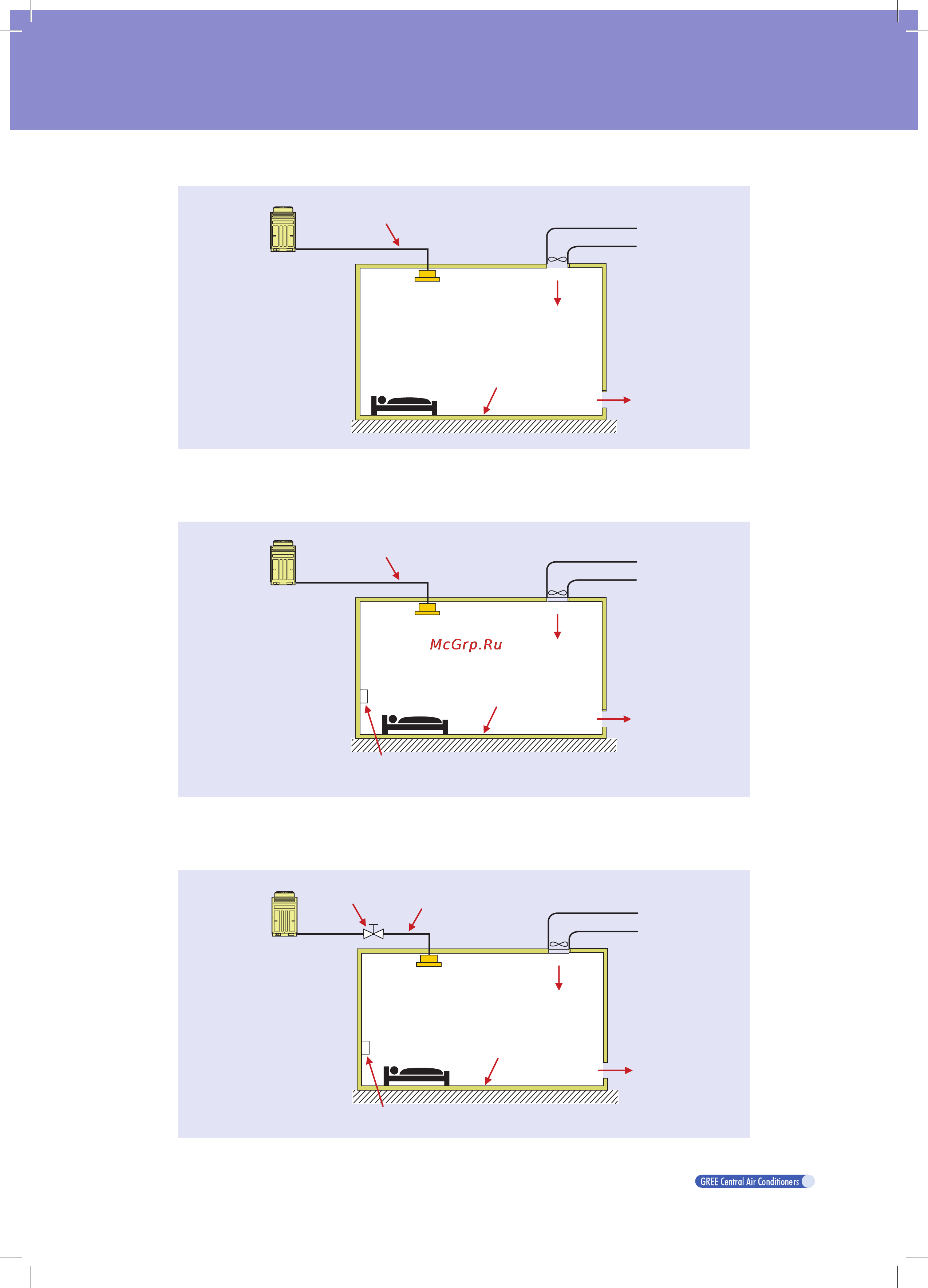

Инверторная мультизональная система VRF с компрессором постоянного тока и рекуперацией тепла
Система вентиляции с непрерывной работой
Фреоновый трубопровод
Вентилятор приточного воздуха
(работает непрерывно)
Соединение
внутренних блоков
с наружным
Внутренний блок
Помещение
Уровень пола
Перетекание
воздуха
Рис. 5.7
Вентиляционная система с включением от датчика утечки фреона
Вентилятор приточного воздуха
(включение по датчику)
Датчик утечки фреона (включает датчик кислорода и датчик фреона)
должен быть установлен около 0,3 м от уровня пола в месте возможного скопления фреона
Фреоновый трубопровод
Соединение
внутренних блоков
с наружным
Внутренний блок
Помещение
Уровень пола
Перетекание
воздуха
Рис. 5.8
Система вентиляции с непрерывной работой и клапан отсечки хладагента
Клапан отсечки хладагента
(закрывается при снятии напряжения)
Вентилятор приточного воздуха
(работает непрерывно)
Датчик утечки фреона (включает датчик кислорода и датчик фреона)
должен быть установлен около 0,3 м от уровня пола в месте возможного скопления фреона
Фреоновый
трубопровод
Соединение
внутренних блоков
с наружным
Внутренний блок
Помещение
Уровень пола
Перетекание
воздуха
Рис. 5.9
