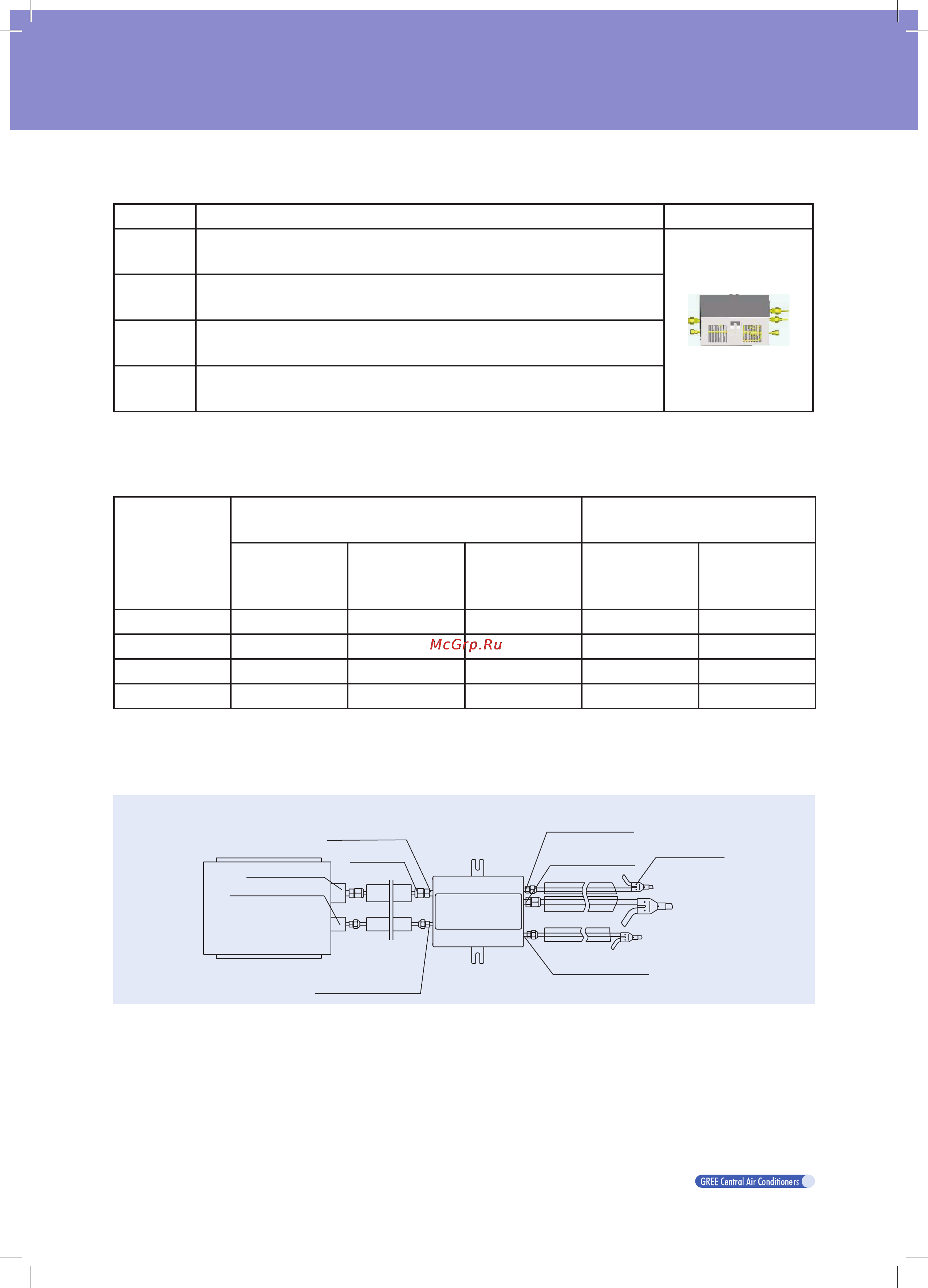

9
Инверторная мультизональная система VRF с компрессором постоянного тока и рекуперацией тепла
Таблица соответствия блоков распределения потоков внутренним блокам
Модель Применение Внешний вид
CHS22
Диапазон индекса производительности внутренних блоков:
от 22 до 28
CHS36
Диапазон индекса производительности внутренних блоков:
от 32 до 50
CHS71
Диапазон индекса производительности внутренних блоков:
от 56 до 80
CHS90
Диапазон индекса производительности внутренних блоков:
от 90 до 140
Параметры подключения блоков распределения потоков
Модель
Сторона с 3 патрубками (к наружному блоку)
Сторона с 2 патрубками
(к внутреннему блоку)
Газовая труба
высокого дав-
ления, (мм)
Газовая труба
низкого дав-
ления, (мм)
Жидкостная
труба, (мм)
Газовая труба,
(мм)
Жидкостная
труба, (мм)
CHS22 Ø9,52 Ø9,52 Ø6,0 Ø9,52 Ø6,0
CHS36 Ø9,52 Ø12,7 Ø6,0 Ø12,7 Ø6,0
CHS71 Ø12,7 Ø15,9 Ø9,52 Ø15,9 Ø9,52
CHS90 Ø12,7 Ø15,9 Ø9,52 Ø15,9 Ø9,52
Схема соединений блока
Внутренний
блок
Газовая труба
к внутреннему блоку
Завинчивание
Газовая труба
высокого давления
Газовая труба
низкого давления
Разветвитель
Жидкостная труба
Газовая труба
Жидкостная труба
Жидкостная труба
к внутреннему блоку
Данный узел электронного
расширительного клапана
применяется для внутренних блоков
с диапазоном мощности
от 9,0 до 12,5 кВт
