12

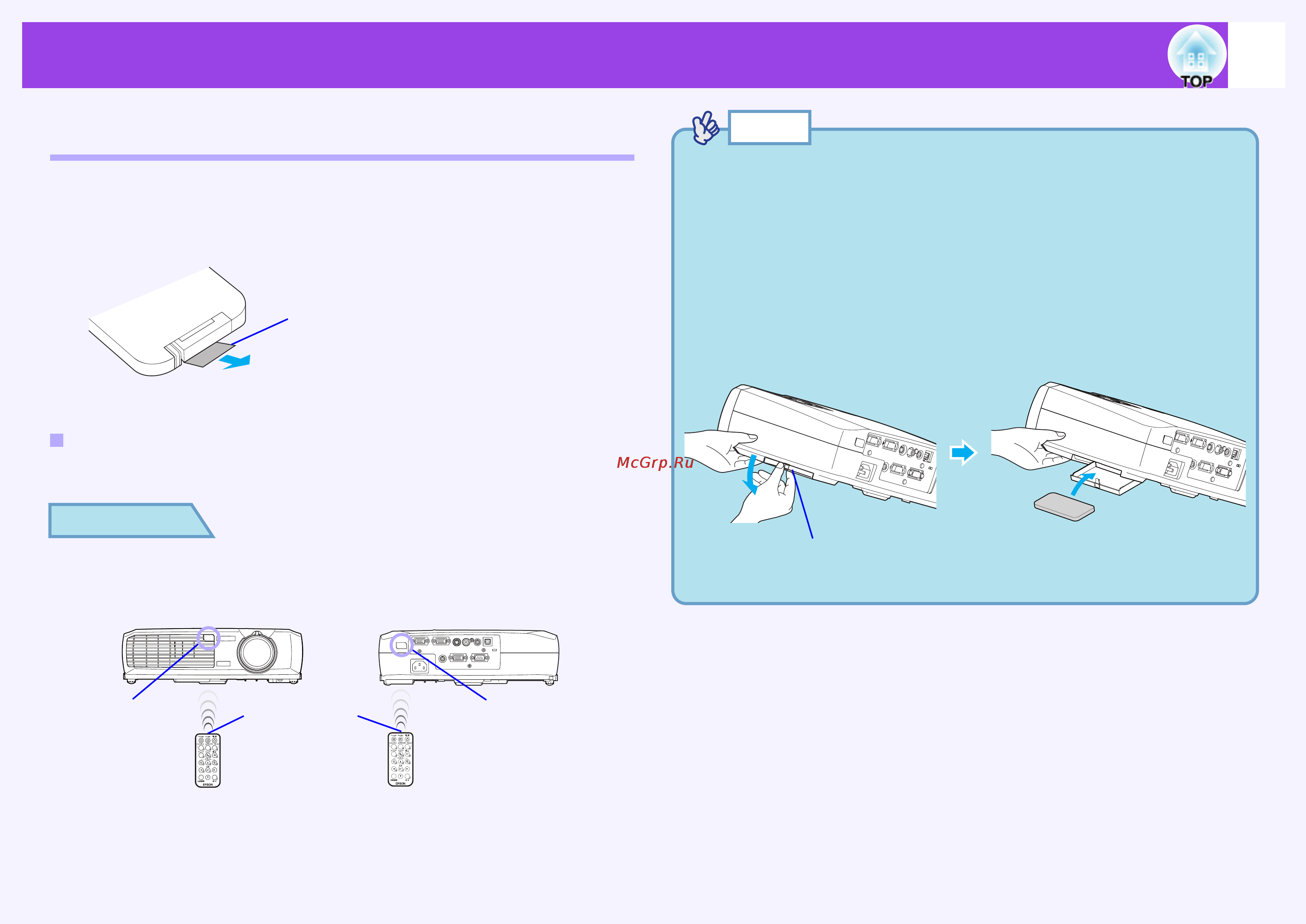

Перед использованием пульта дистанционного управления
Использование пульта ДУ и диапазон действия
пульта ДУ
При первом использовании пульта ДУ нужно вытащить из него
изоляционную ленту, которая выступает из держателя батарейки.
После удаления изоляционной ленты пульт ДУ готов к исполь-
зованию.
Использование пульта ДУ
Пульт ДУ используется следующим способом.
Направьте зону передачи сигнала пульта ДУ на одну
из зон проектора для приема сигналов от пульта ДУ
и действуйте кнопками пульта ДУ.
•
Не допускайте попадания в зону приема сигналов от пульта
ДУ солнечного света или света от люминесцентных ламп,
так как иначе этот свет может создать помехи при приеме
сигналов от пульта ДУ.
•
Если пульт ДУ работает с задержками или если после некото-
рого периода использования пульта он перестал работать,
то, скорее всего, села батарейка. В этом случае нужно заме-
нить батарейку на новую.
☛
стр. 84
•
Когда пульт дистанционного управления не используется, его
нужно укладывать в ячейку держателя пульта ДУ, которая
расположена на задней панели проектора. Тогда пульт не по-
теряется.
СОВЕТЫ
Зацепите пальцами углубление в середине
держателя пульта ДУ и вытащите его
наружу.
Положите пульт ДУ в держатель, после
чего нажмите на держатель, чтобы он со
щелчком встал на место.
ПРОЦЕДУРА
Изоляционная лента
Зона приема
сигналов
от пульта ДУ
(на передней
панели)
Зона передачи
сигнала пульта ДУ
Зона приема
сигналов
от пульта ДУ
(на задней
панели)
