22
Подключение к источнику видео

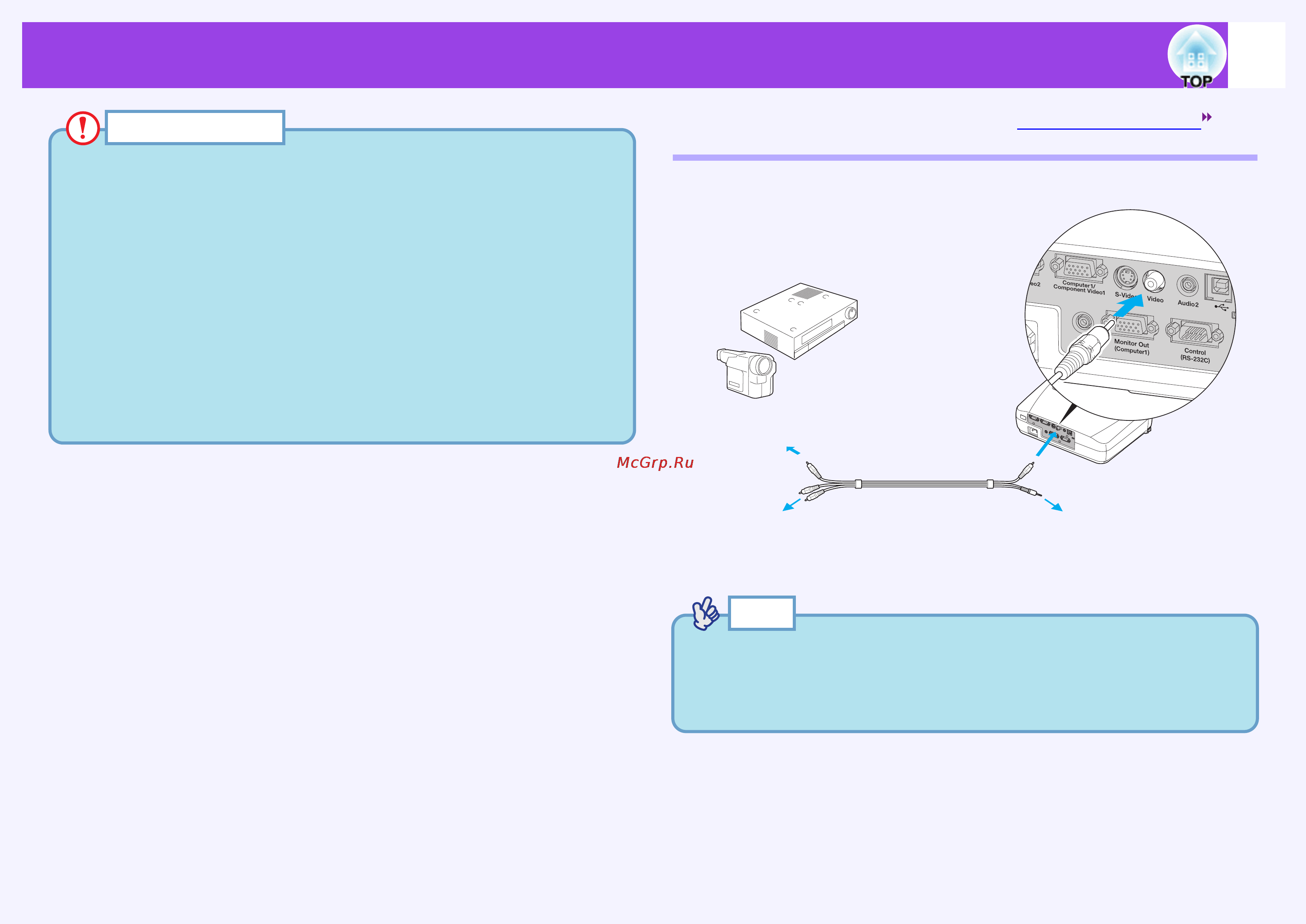

Проецирование изображений Composite Video
(Композитное видео)
Для соединения нужно использовать прилагаемый аудио/видео кабель.
При подключении проектора к источникам видео нужно
соблюдать следующие меры предосторожности:
•
Перед соединением проектора и источника видео необходимо
выключить питание и у проектора, и у источника видео. Если
во время подключения питание любого из устройств будет
включено, то это может привести к поломке оборудования.
•
Перед соединением необходимо проверить формы разъемов
кабеля и портов устройств. Если при подключении разъема
к порту, имеющему другой вид или другое число контактов,
вы попытаетесь применить силу, то можете сломать разъем
или порт.
•
Не связывайте вместе сетевой кабель и соединительный ка-
бель. Если вы свяжете вместе эти два кабеля, то при проеци-
ровании изображения могут искажаться или возникнут
ошибки в работе проектора.
ПРЕДОСТЕРЕЖЕНИЕ
Если к проектору подключено более одного внешнего устрой-
ства, то нужно нажимать кнопку [Source] (Источник)
на панели управления проектора или кнопку [S-Video/Video]
на пульте ДУ до тех пор, пока на экране не появится
“Video” (Видео).
☛
стр. 34
СОВЕТ
К порту
аудиовыхода
☛
стр. 25
Аудио/видео кабель
(желтый)
(принадлежность)
К порту Audio2 (Аудио2)
☛
стр. 25
К порту Video (Видео) (желтый)
К порту видеовыхода
(желтый)
