14
Установка

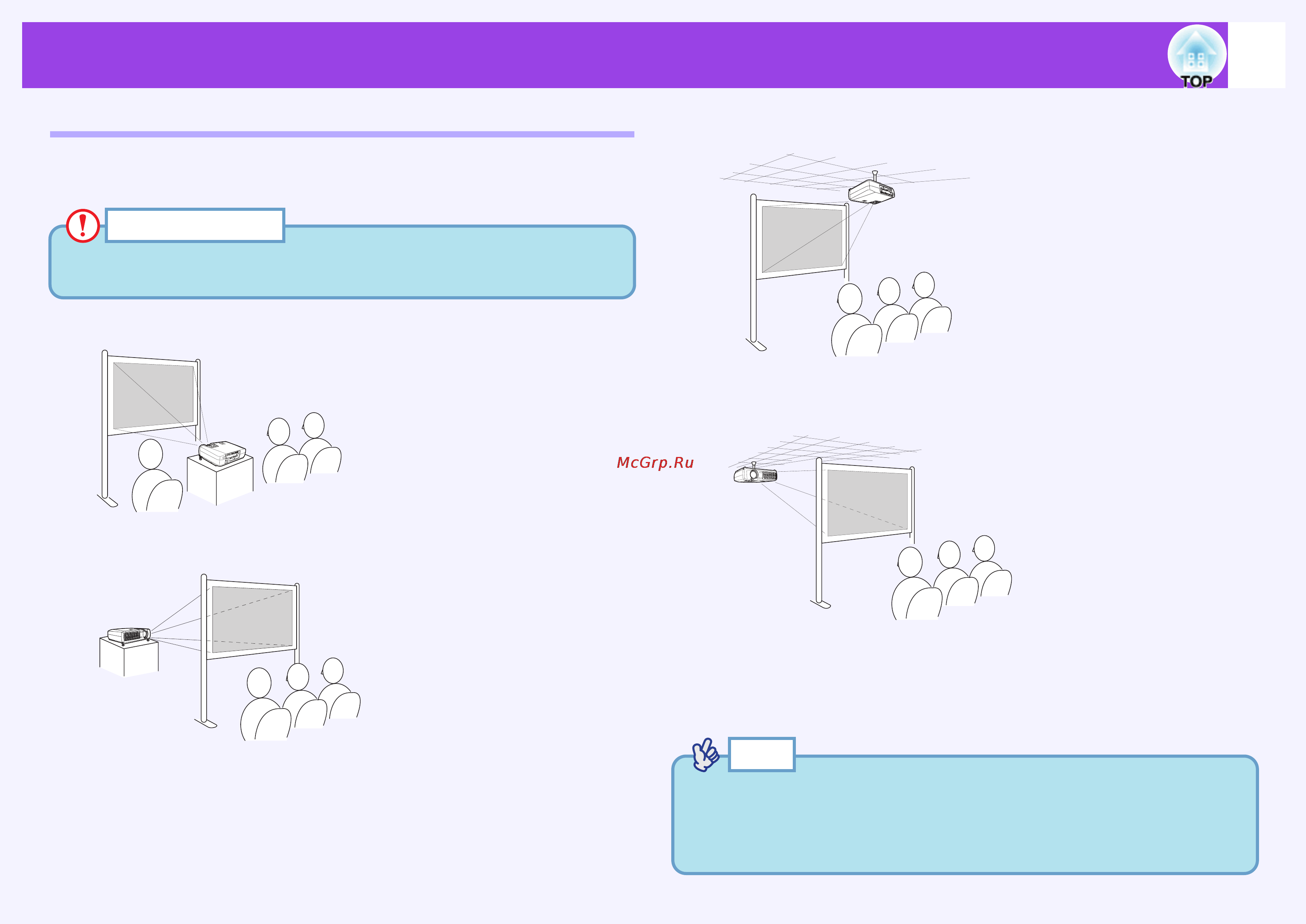

Установка проектора
Проектор может работать в четырех различных режимах
проецирования, что позволяет вам выбрать наиболее удобный способ
показа ваших изображений.
Перед установкой проектора внимательно прочитайте
данное руководство.
• Фронтальная проекция (Фронтальная проекция)
• Обратная проекция с использованием просветного (полу-
прозрачного) экрана (Обратная проекция)
• Фронтальная проекция/крепление к потолку (Фронтальная/по-
толочная проекция)
• Обратная проекция/крепление к потолку с использованием
просветного (полупрозрачного) экрана (Обратная/потолочная
проекция)
* Для того, чтобы прикрепить проектор к потолку, нужна специальная
методика. Если вы хотите использовать проектор с потолочным
креплением, то обратитесь за помощью в место покупки проектора.
Для такого крепления потребуется продаваемое отдельно оборудо-
вание для потолочного крепления.
☛
стр. 93
ПРЕДОСТЕРЕЖЕНИЕ
При использовании потолочной проекции или обратной
проекции с использованием просветного (полупрозрачного)
экрана нужно в меню “Advanced” (Расширенное) в зависимости
от способа установки задать соответствующую установку
для параметра Projection (Проекция).
☛
стр. 62
СОВЕТ
