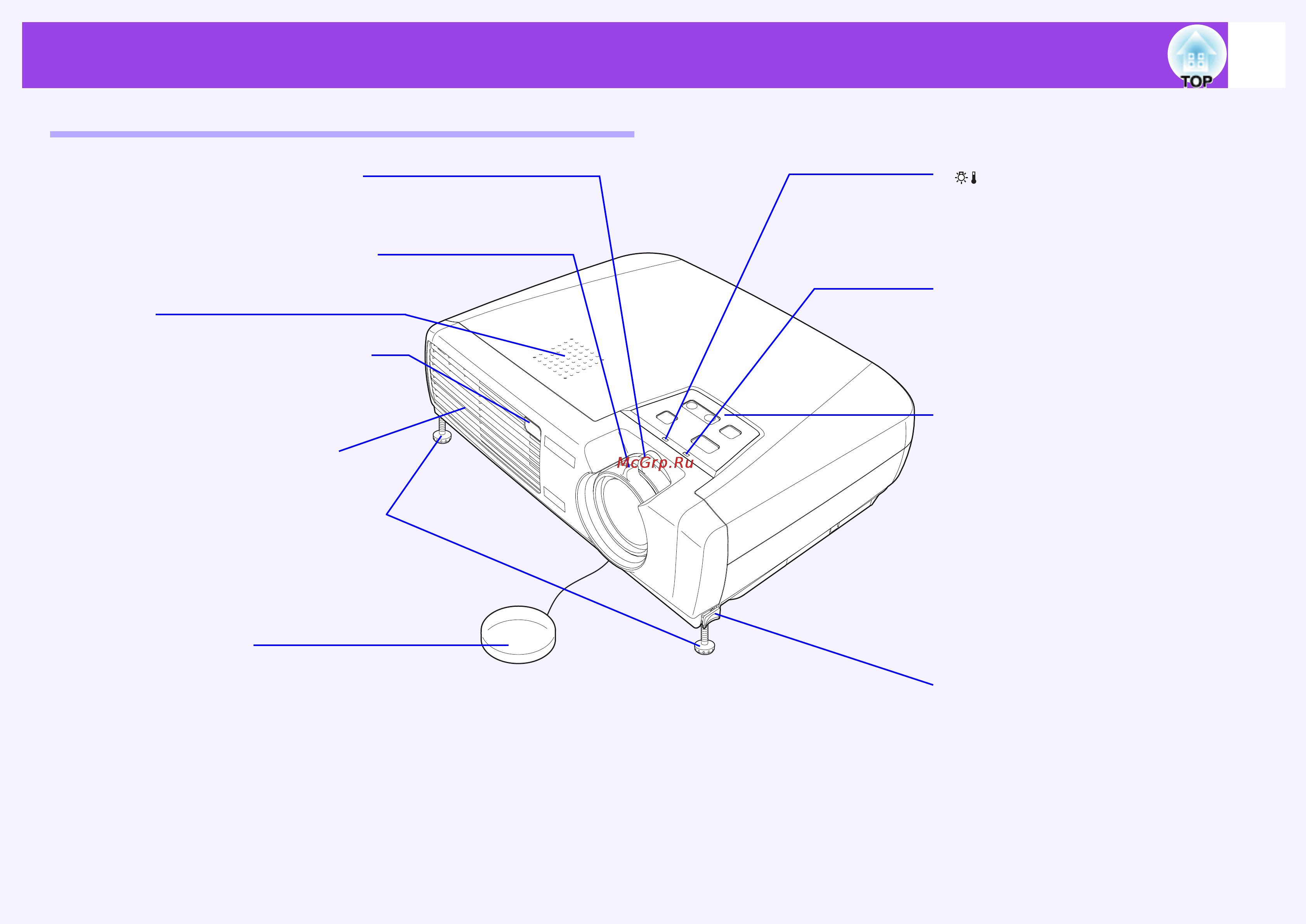

Названия частей проектора и их функции
Вид передней панели сверху
•
Кольцо трансфокатора (зума)
☛
стр. 37
Регулирует размер изображения.
•
Кольцо фокусировки
☛
стр. 37
Регулирует резкость изображения.
•
Динамик
•
Зона приема сигнала от пульта
ДУ
☛
стр. 12
Принимает сигналы от пульта
дистанционного управления.
•
Вытяжные вентиляционные
отверстия
•
Передняя ножка с регулируемой
высотой
☛
стр. 38
Ее можно выдвигать или задвигать для
настройки угла проецирования, когда
проектор расположен, например, на
полке.
•
Крышка объектива
Когда проектор не используется, крышка
должна быть надета на объектив. Это
предохранит объектив от грязи и
повреждений.
•
(Предупреждение)
индикатор
☛
стр. 72
Мигает или горит разными цветами,
обозначая проблемы с проектором.
•
Индикатор питания
☛
стр. 71
Мигает или горит разными цветами,
указывая на состояние работы
проектора.
•
Панель управления
☛
стр. 8
•
Кнопка регулировки высоты
ножки
☛
стр. 38
Другая кнопка регулировки высоты
ножки расположена справа.
Для того, чтобы выдвинуть или
задвинуть передние ножки, нужно
нажать на обе кнопки регулировки
высоты ножек.
