67

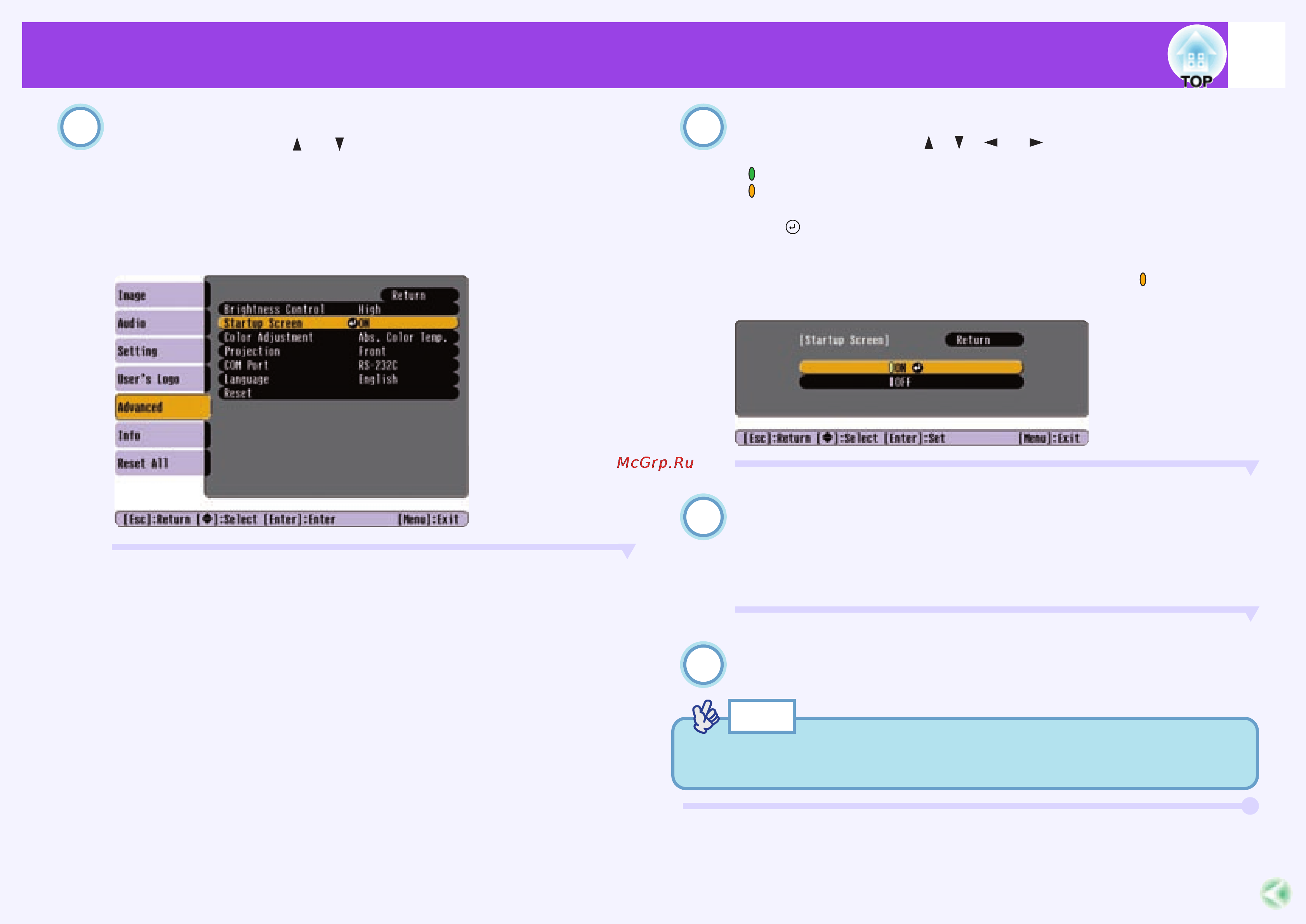

Использование функций меню конфигурации
Выберите пункт подменю.
С помощью кнопок [ ] и [ ] перемещайтесь по подменю,
чтобы выбрать нужный пункт, после чего нажмите кнопку
[Enter] (Ввод).
Пункты, которые будут появляться в меню “Image” (Изобра-
жение) и “Info” (Информация), будут разными для разных
источников входного сигнала.
Измените установку.
• С помощью кнопок[ ], [ ], [ ] и [ ] вы можете изменять
значение установки.
:Текущее значение установки
:Выбранный в данный момент пункт установки
• Если вы нажмете кнопку [Enter] (Ввод) на пункте со знач-
ком , то появится экран подменю с установками для
этого пункта.
После задания установки нажмите кнопку [Enter] (Ввод),
чтобы зафиксировать установку. Тогда символ станет
зеленым.
Точно таким же способом выбирайте другие пункты
меню.
Для возврата к предыдущему меню нужно нажать кнопку
[ESC] (Отмена). Или же можно выбрать “Return” (Возврат)
и потом нажать кнопку [Enter] (Ввод).
Закройте меню.
Нажмите кнопку [Menu] (Меню).
4
За более подробной информацией по функциям каждого
пункта меню обратитесь к “Списку функций”.
☛
стр. 51
