20
Подключение к компьютеру
После выполнения всех соединений курсором мыши можно
управлять следующим образом.
•
Если на компьютере были заданы обратные настройки для
кнопок мыши (кнопки для левши), то кнопки пульта дистан-
ционного управления также будут работать в обратном
режиме.
•
Функцию беспроводной мыши нельзя использовать, когда
используются следующие функции:
• На экран выведено меню конфигурации
• На экран выведено меню справки
• Используется функция E-Zoom (Электронный зум)
• Записывается логотип пользователя
СОВЕТЫ

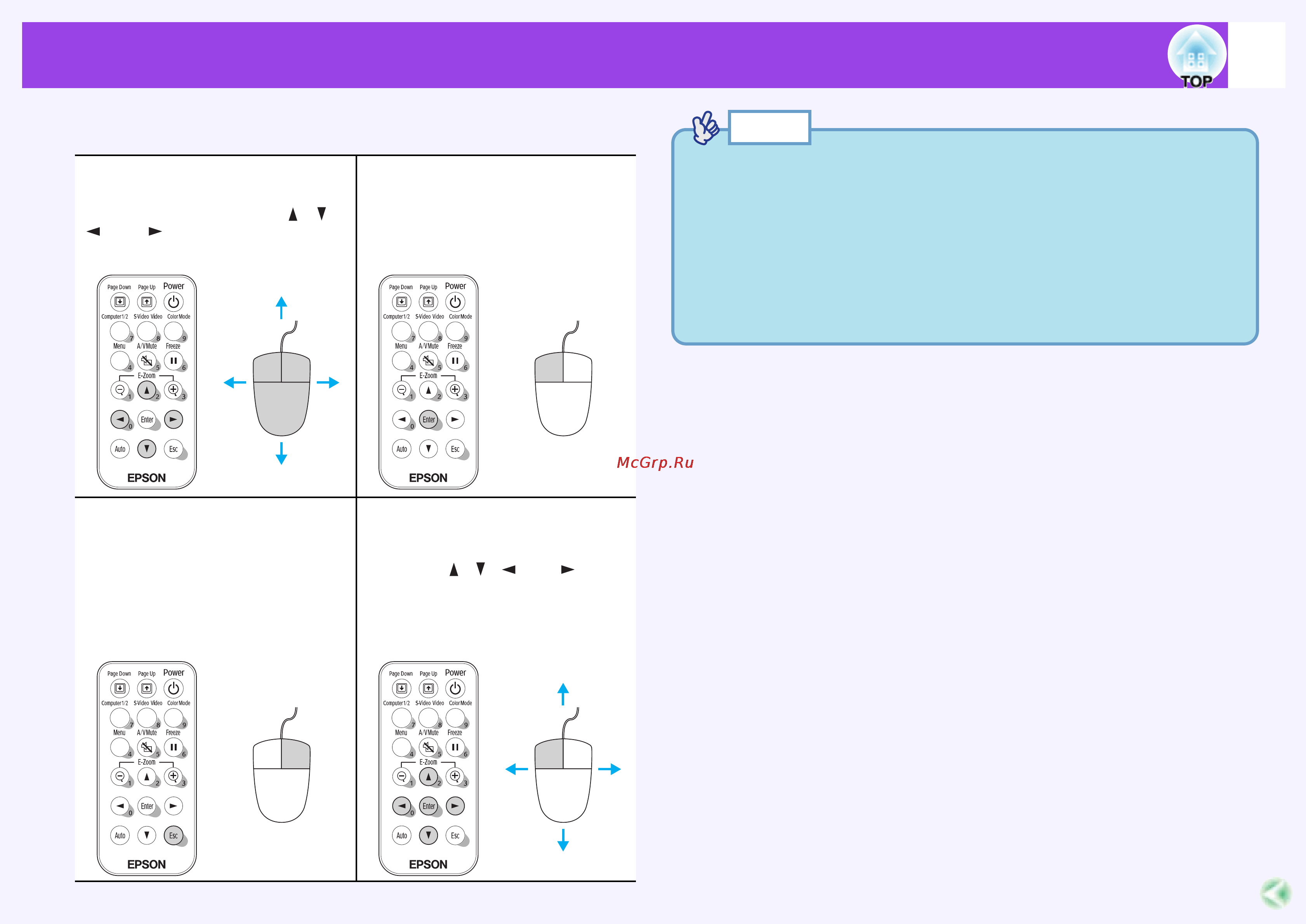

Перемещение курсора
мыши
Нажмите одну из клавиш [ ], [ ],
[ ] или [ ] для перемещения кур-
сора мыши в направлении нажа-
той клавиши.
Левый щелчок
Нажмите кнопку [Enter] (Ввод).
Если вы дважды с минимальным
интервалом нажмете кнопку [Enter]
(Ввод), то это будет соответство-
вать двойному щелчку.
Правый щелчок
Нажмите кнопку [ESC]
Перетащить-и-положить
Удерживая в нажатом положении
кнопку [Enter] (Ввод), нажмите одну
из клавиш [ ], [ ], [ ] или [ ] для
перетаскивания нужного элемента.
Для того, чтобы положить перетас-
киваемый элемент в нужном месте,
следует в этой точке отпустить
кнопку [Enter] (Ввод).
