8
Название частей проектора и их функции

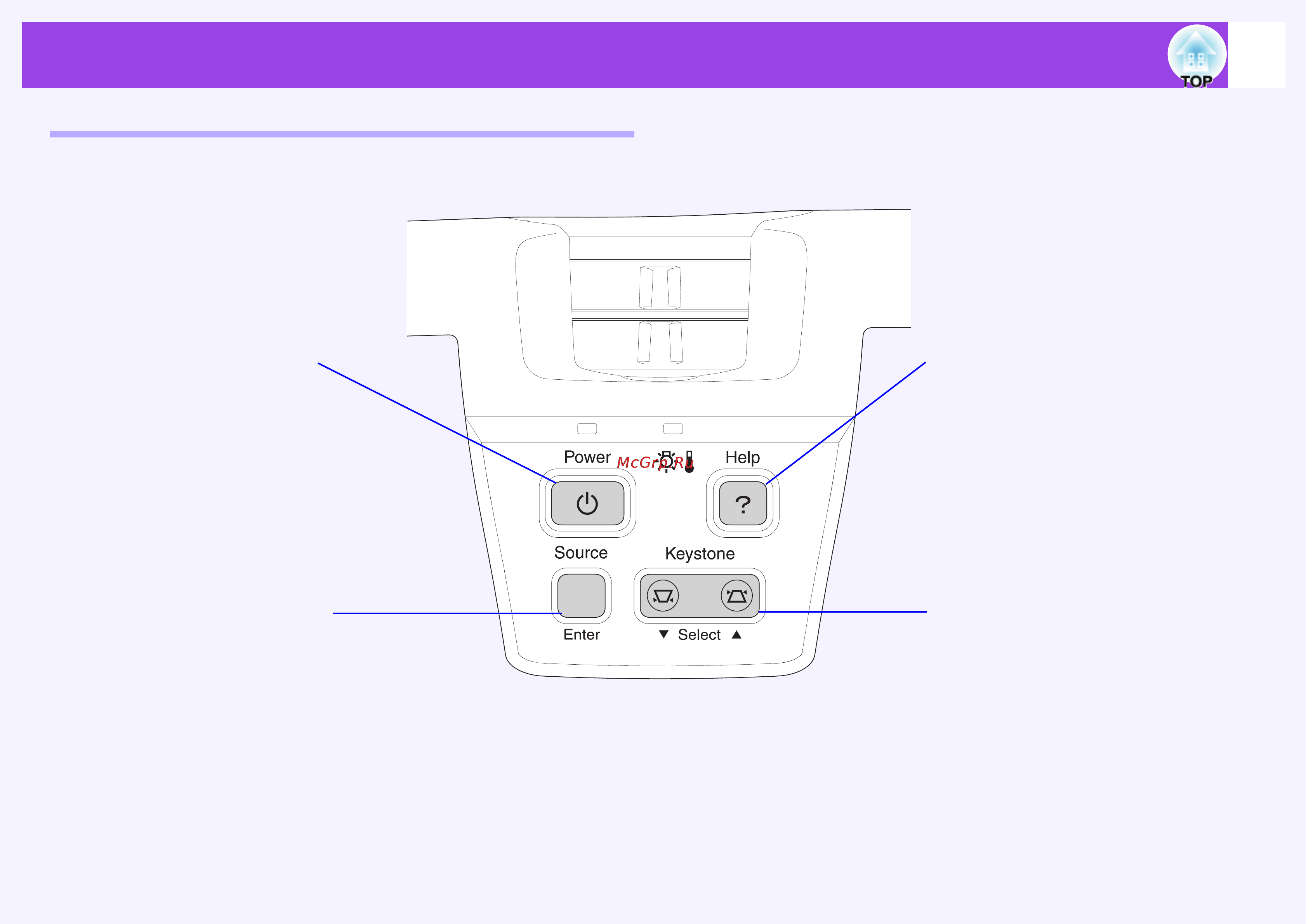

Панель управления
•
Кнопка [Power] (Питание)
☛
стр. 33, 35
Включает и выключает питание
проектора.
•
Кнопка [Source] (Источник)
☛
стр. 34
При каждом нажатии этой кнопки
происходит переключение источника
входного сигнала между портом
Computer1/Component Video1
(Компьютер1/Компонентное видео1),
портом Computer2/Component Video2
(Компьютер2/Компонентное видео2),
портом S-Video и портом Video (Видео).
Если нажать эту кнопку, когда на экран
выведено меню справки, то она
принимает выбранный в данный момент
пункт меню.
☛
стр. 69
•
Кнопка [Help] (Справка)
☛
стр. 69
Выводит на экран меню интерактивной
справки, которая поможет вам в реше-
нии проблем.
•
Кнопка [Keystone]
(Трапецеидальность)
☛
стр. 40
Нажимайте эту кнопку для ручной кор-
рекции трапецеидальных искажений
изображений.
Если нажать эту кнопку, когда на экран
выведено меню справки, то она
выбирает пункты меню.
☛
стр. 69
