15
Установка

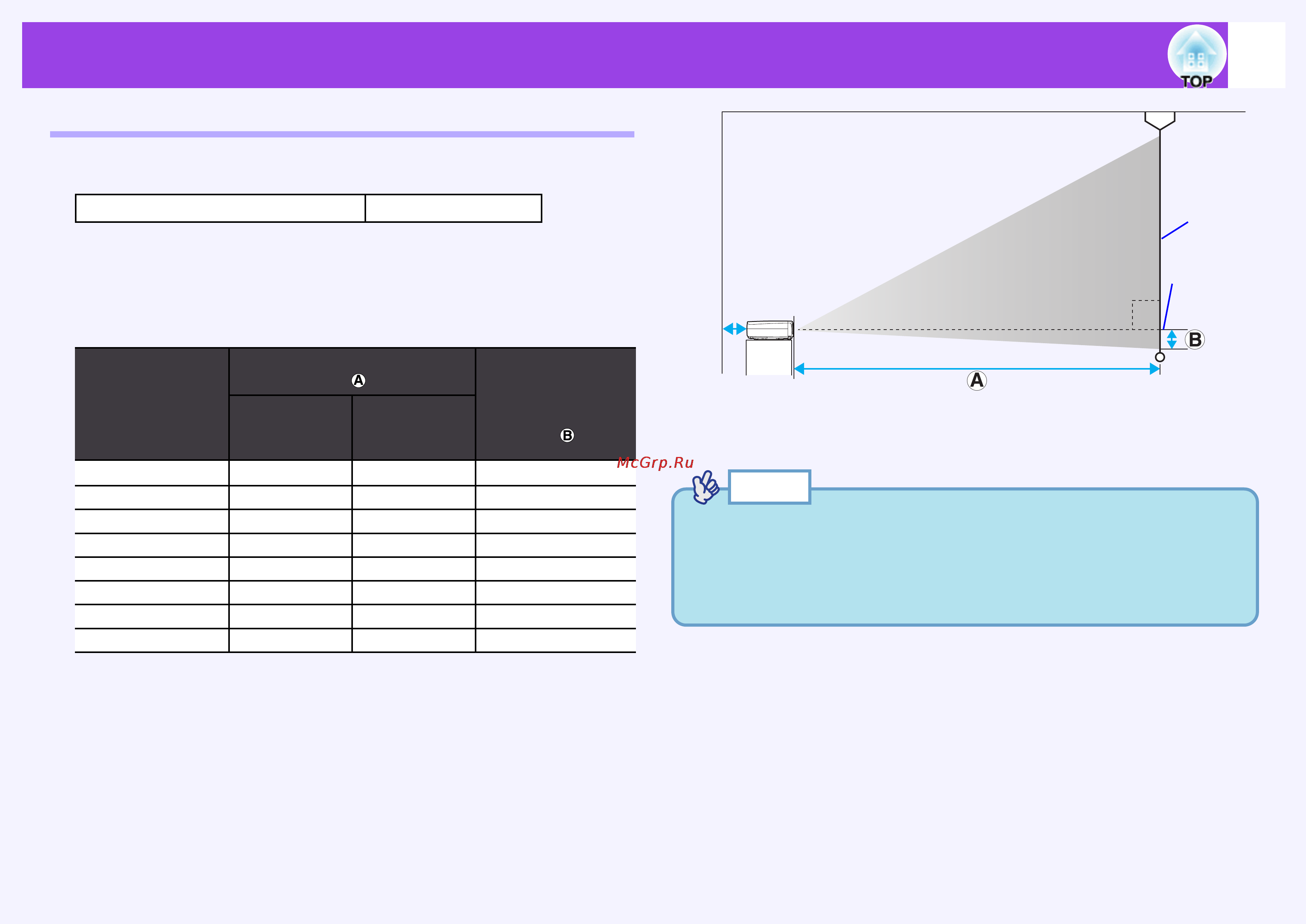

Размер экрана и дистанция проецирования
Расстояние между проектором и экраном определяет фактический
размер изображения.
Рекомендуемое расстояние От 89 до 1050 см
Используя для справки приведенную ниже таблицу, расположите
проектор таким образом, чтобы достичь оптимального размера
проецируемых на экран изображений.
Для установки проектора следует использовать приведенные значе-
ния. Но реальные значения могут меняться в зависимости от условий
проецирования и установки зума.
* При установке проектора у стены нужно оставлять между
проектором и стеной расстояние около 20 см.
•
Объектив проектора допускает коэффициент увеличения
примерно в 1,2 раза. Размер изображения при максимальном
значении зума примерно в 1,2 раза больше, чем размер
изображения при минимальном значении зума.
•
Размер изображения будет уменьшаться при выполнении
коррекции трапецеидальности.
СОВЕТЫ
Экран
Центр
объектива
90°
*
30” (61 × 46 см) 89 103 4
40” (81
× 61 см) 120 138 6
50” (100 × 76 см) 151 173 7
60” (120 × 90 см) 181 208 8
80” (160
× 120 см) 243 278 11
100” (200 × 150 см) 304 349 14
200” (410 × 300 см ) 610 699 28
300” (610
× 460 см ) 916 1050 42
Размеры экрана
при соотношении
сторон 4:3
Расстояние проециро-
вания (см)
Минималь-
ное (широ-
коугольник)
Максималь-
ное (теле-
объектив)
Расстояние
от центра
объектива
до нижнего края
экрана (см)
