69

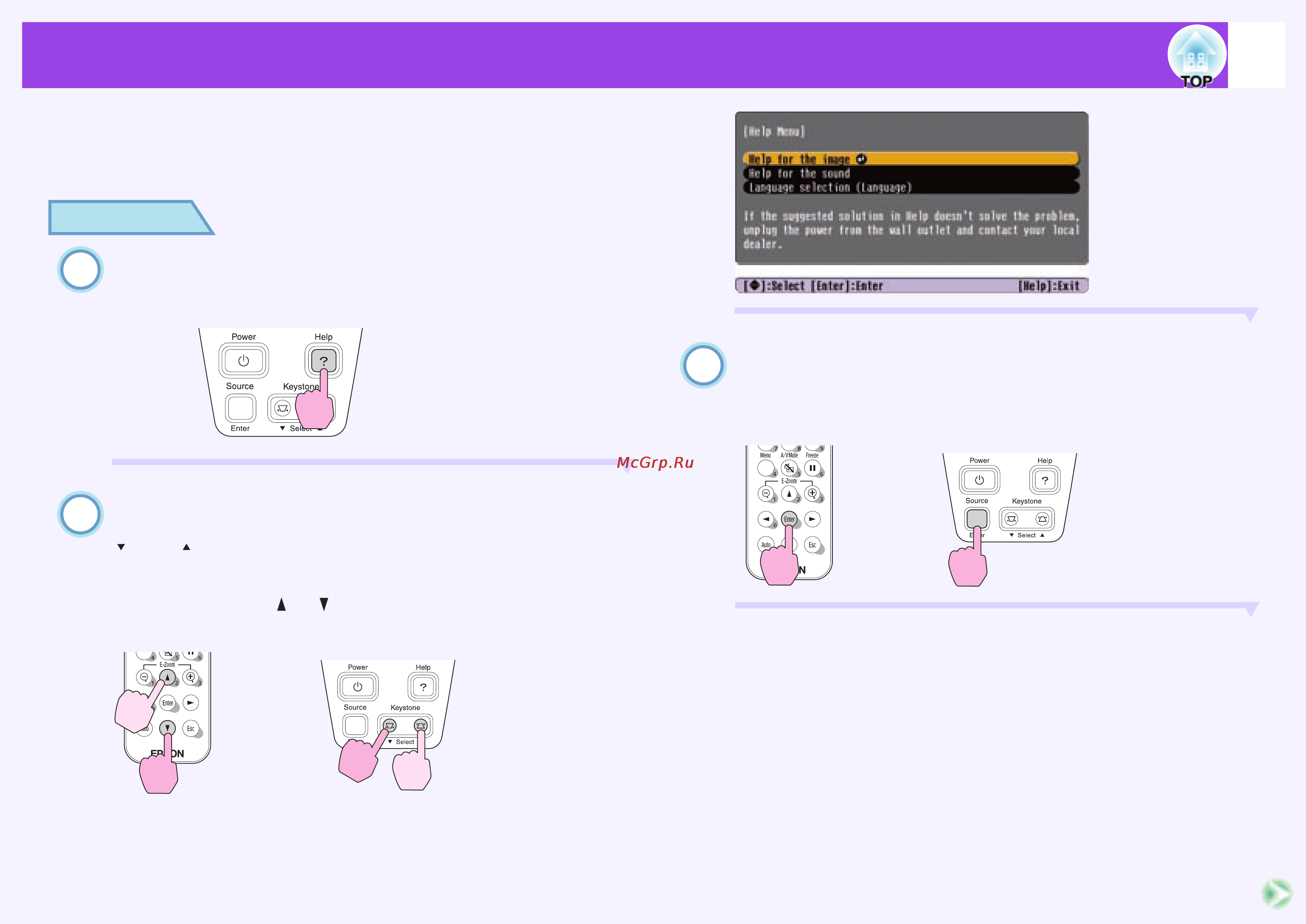

Использование справки
Если возникла проблема с проектором, то функция Help (Справка)
поможет вам в ее решении. Для этого она будет выводить на экран ряд
меню, построенных в формате вопрос - ответ.
Нажмите кнопку [Help] (Справка).
На экране появится меню справки.
Выберите пункт меню.
При использовании панели управления проектора кнопки
[ Select ] (Выбор) работают так же, как и кнопки со стрел-
ками вверх и вниз.
При использовании пульта ДУ для выбора пункта нужно
нажимать кнопки [ ] и [ ].
Подтверждение выбора.
Для подтверждения выбора пункта меню нужно нажать
кнопку [Enter] (Ввод).
1
ПРОЦЕДУРА
Пульт ДУ Проектор
Проектор
2
3
Пульт ДУ Проектор
