47

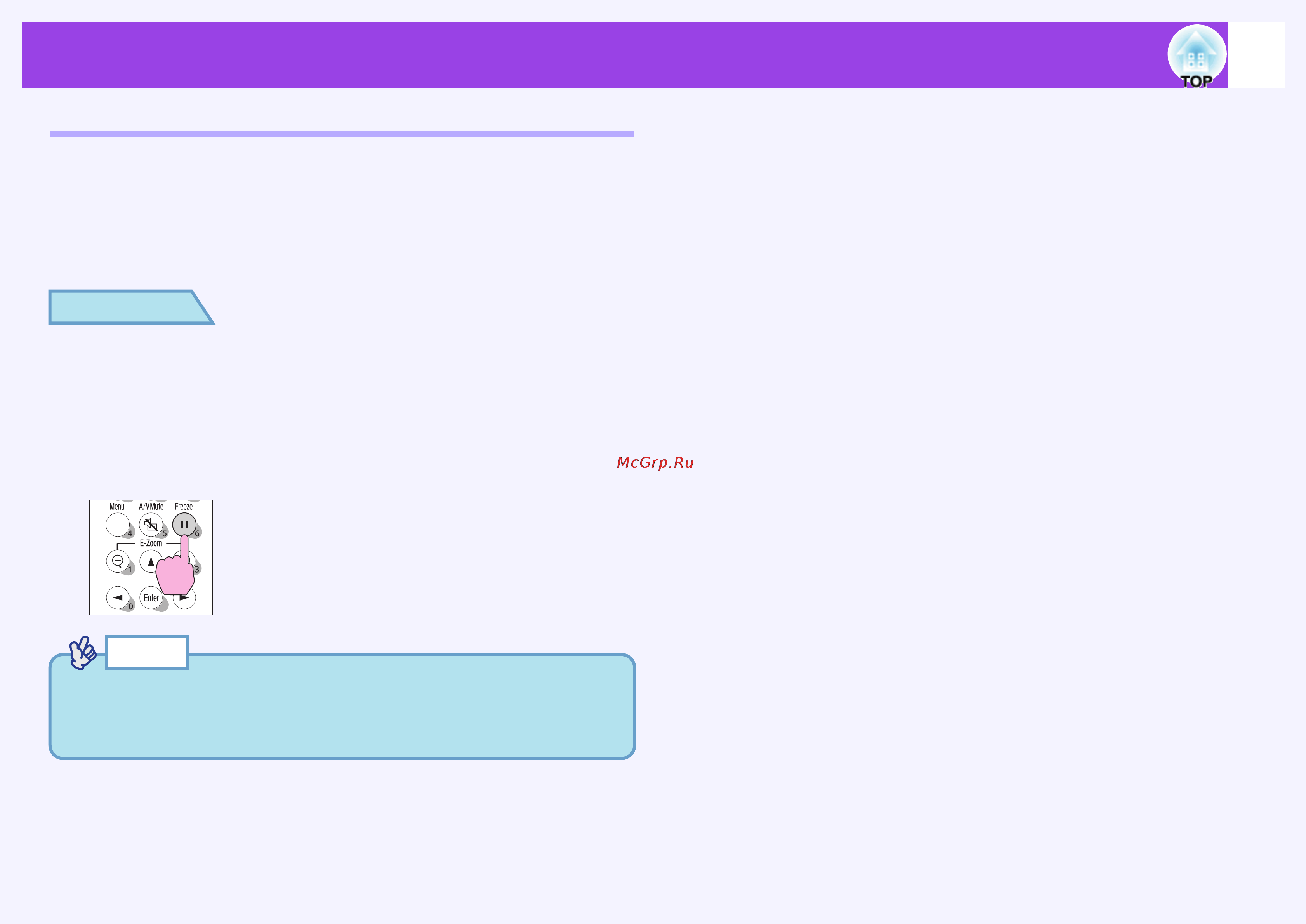

Функции для улучшения проецирования
Freeze (Стоп-кадр)
Эта функция прерывает только вывод изображений. Вывод звука при
этом не прерывается.
Источник изображений при этом продолжает воспроизведение
изображений, несмотря на то, что проецирование прервано, поэтому
вы не сможете возобновить проецирование с той точки, в которой
оно было прервано.
Нажмите кнопку [Freeze] (Стоп-кадр).
Будет прерван вывод изображения.
Для продолжения нормального проецирования либо еще раз
нажмите кнопку [Freeze] (Стоп-кадр), либо нажмите кнопку [Esc]
(Отмена).
ПРОЦЕДУРА
•
Нажатие кнопки [Freeze] (Стоп-кадр) также прерывает
вывод меню конфигурации и сообщений справки.
•
Функция Freeze (Стоп-кадр) работает и во время использова-
ния функции E-Zoom (Электронный зум).
СОВЕТЫ
Пульт ДУ
