Настройка изображения на экране

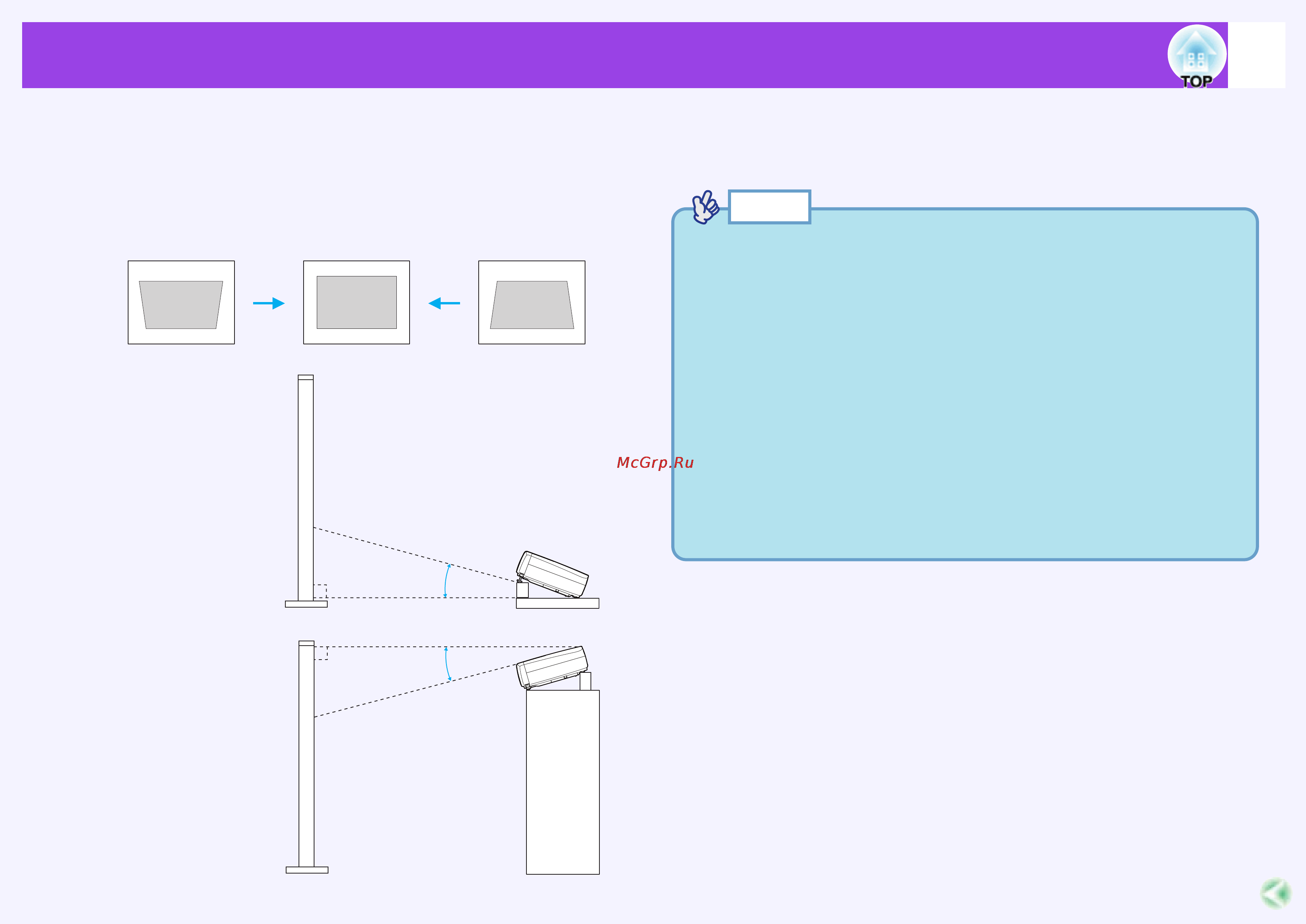

Когда проектор расположен наклонно по вертикали, то в изображе-
нии появляются трапецеидальные искажения. В данном проекторе
есть функция автоматической коррекции трапецеидальных искаже-
ний, которая в автоматическом режиме исправляет трапецеидальные
искажения при наклоне проектора в пределах 15° *. Автоматическая
коррекция трапецеидальности выполняется примерно в течение
одной секунды после включения питания проектора и после того, как
проектор установлен.
Поднят примерно на 15°
Опущен примерно на 15°
* Этот диапазон действует, когда кольцо трансфокатора повернуто
на максимальный угол в сторону “T”. Если кольцо трансфокатора
повернуто в сторону “W”, то предельный угол наклона проектора
для автоматической коррекции трапецеидальности будет меньше.
15°
15°
•
Автоматическая коррекция трапецеидальности не будет
выполняться, когда в меню “Advanced” (Расширенное) будут
установлены в “ON” (Вкл.) параметры “Rear” (Обратная) или
“Ceiling” (Потолочная).
•
Если после выполнения автоматической коррекции трапе-
цеидальности вы хотите продолжить регулировку, то вам
для этого нужно использовать кнопку [Keystone] (Трапе-
цеидальность) на панели управления проектора.
☛
стр. 40
•
При выполнении коррекции трапецеидальности проецируе-
мое изображение уменьшается.
•
Если после коррекции трапецеидальных искажений изобра-
жения стали неровными, то нужно уменьшить значение
резкости.
☛
стр. 51, 54
•
Если в автоматической коррекции трапецеидальных иска-
жений нет необходимости, то нужно в меню “Setting” (Уста-
новка) установить параметр “Auto Keystone” (Автомати-
ческая коррекция трапецеидальности) в “OFF” (Выкл.).
☛
стр. 58
