13
Перед использованием пульта ДУ

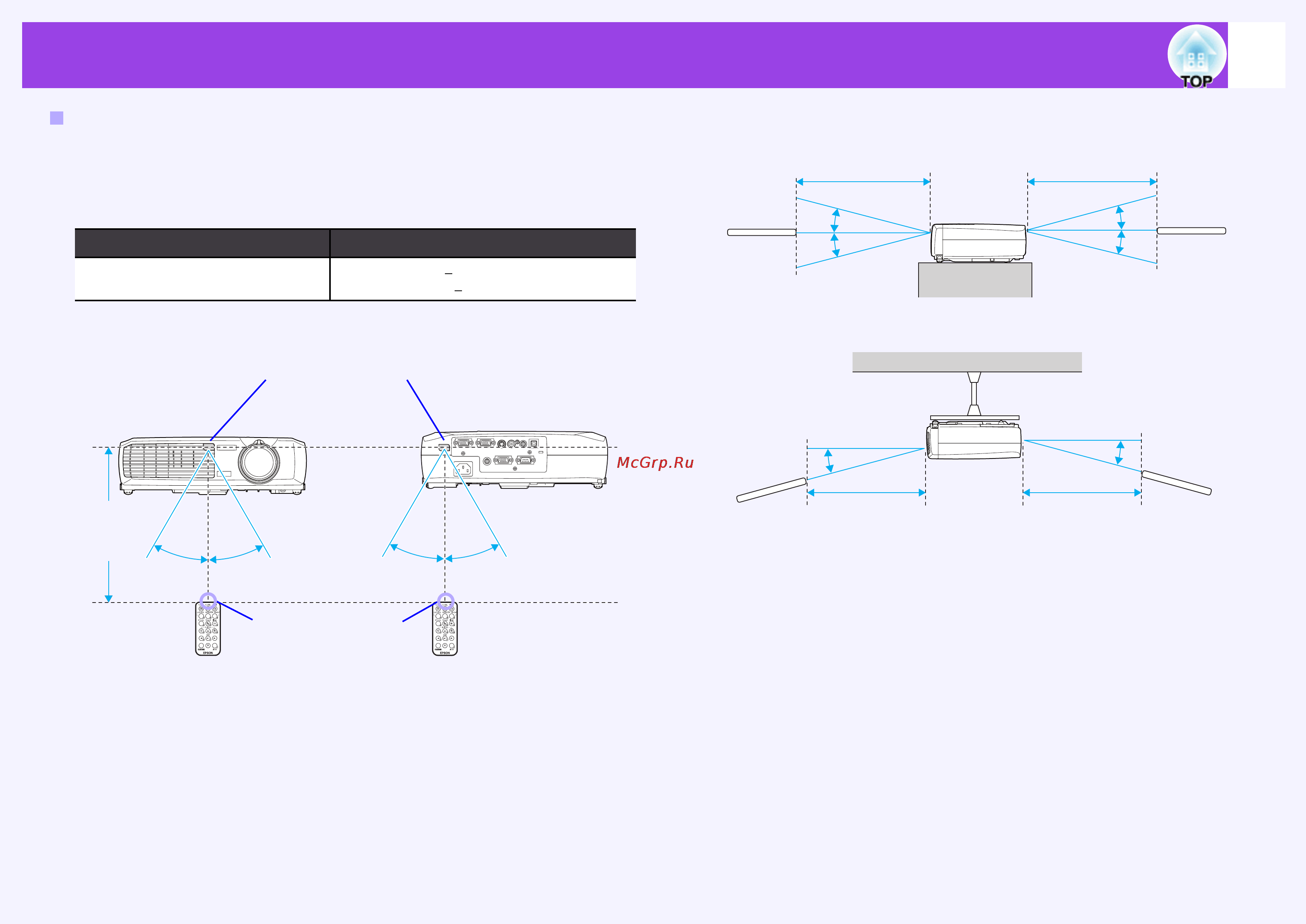

Диапазон действия пульта ДУ
Пульт дистанционного управления нужно использовать в указанных
ниже диапазонах. Если расстояние или угол между пультом ДУ и
зоной приема сигнала от пульта ДУ находятся вне указанных ниже
диапазонов, то пульт ДУ может не работать.
Угол работы (по горизонтали)
Рабочее расстояние
Примерно 6 м
Угол работы
Примерно
+
30° по горизонтали
Примерно
+
15° по вертикали
Зона приема сигнала
от пульта ДУ
Примерно 30°Примерно 30° Примерно 30°Примерно 30°
Рабочее
расстояние
примерно
6 м
Зона передачи сигнала
пульта ДУ
Угол работы (по вертикали)
При потолочном креплении проектора
Примерно 15°
Рабочее расстояние
примерно 6 м
Рабочее расстояние
примерно 6 м
Примерно 15°
Примерно 15°
Примерно 15°
Примерно 15°
Примерно 15°
Рабочее расстояние
примерно 6 м
Рабочее расстояние
примерно 6 м
