Epson EMP-74 [85/108] Замена расходных материалов
![Epson EMP-74 [85/108] Замена расходных материалов](/views2/1055816/page85/bg55.png)
84
Обслуживание
Замена расходных материалов
В этом разделе описано, как заменять батарейку в пульте ДУ, лампу
проектора и воздушный фильтр.

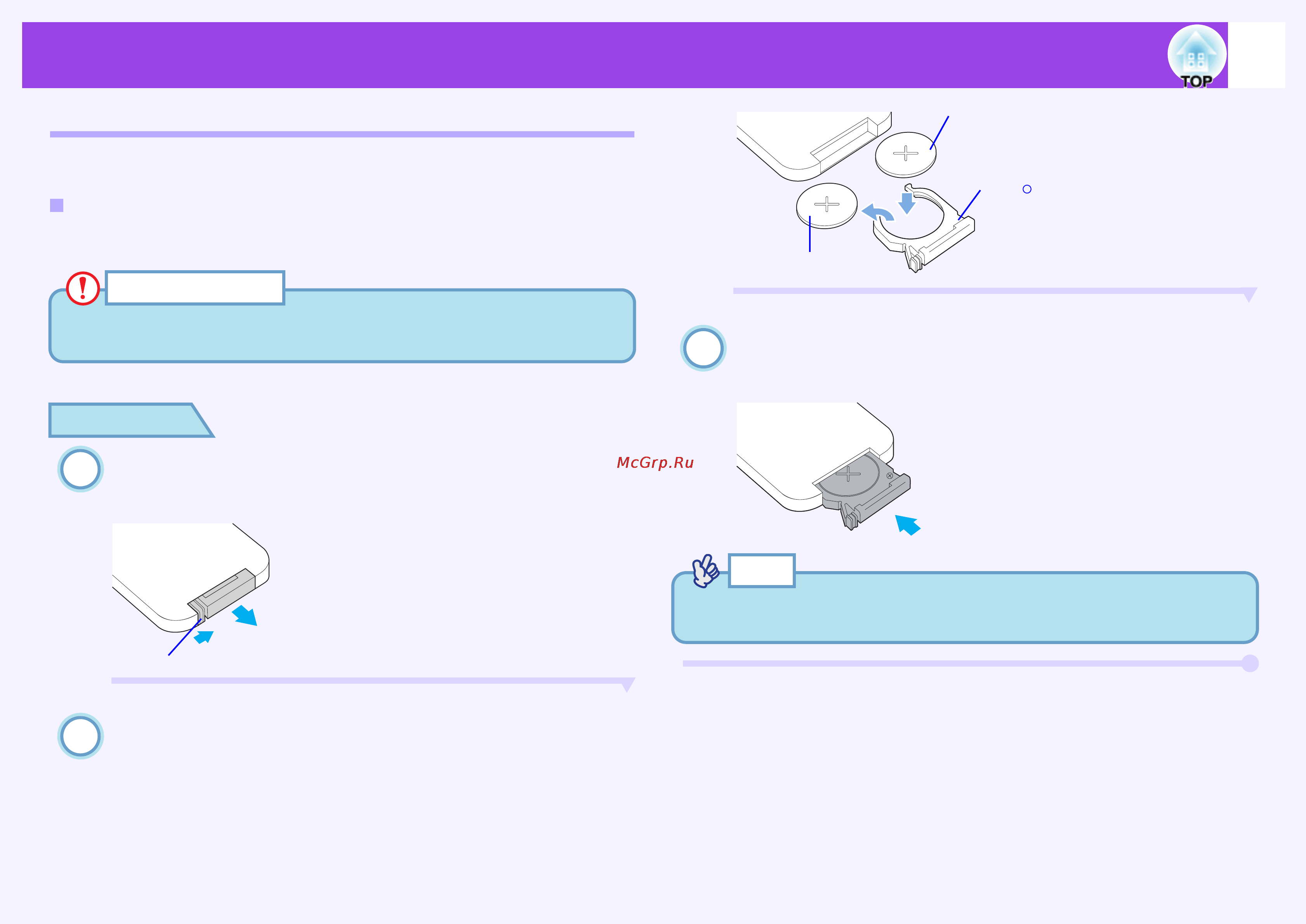

Установка батарейки
Для замены нужно использовать батарейку следующего типа.
1 CR2025 литиевая батарейка
Выньте держатель батарейки.
Прижимая защелку держателя батарейки, вытащите его
наружу, как показано на рисунке.
Выньте старую батарейку и вставьте новую.
Проверьте положение метки (+) внутри держателя
батарейки, чтобы правильно вставить в него батарейку с
учетом ее полярности.
Вставьте держатель батарейки в пульт ДУ.
Задвиньте назад держатель батарейки, чтобы он со
щелчком встал на место.
Перед заменой батарейки внимательно прочтите данное
руководство.
ПРЕДОСТЕРЕЖЕНИЕ
Утилизируйте старую батарейку в соответствии с местны-
ми правилами утилизации отработанных батареек.
СОВЕТ
1
ПРОЦЕДУРА
Защелка
2
3
Старая батарейка
Новая батарейка
метка
+
