98
Список команд ESC/VP21

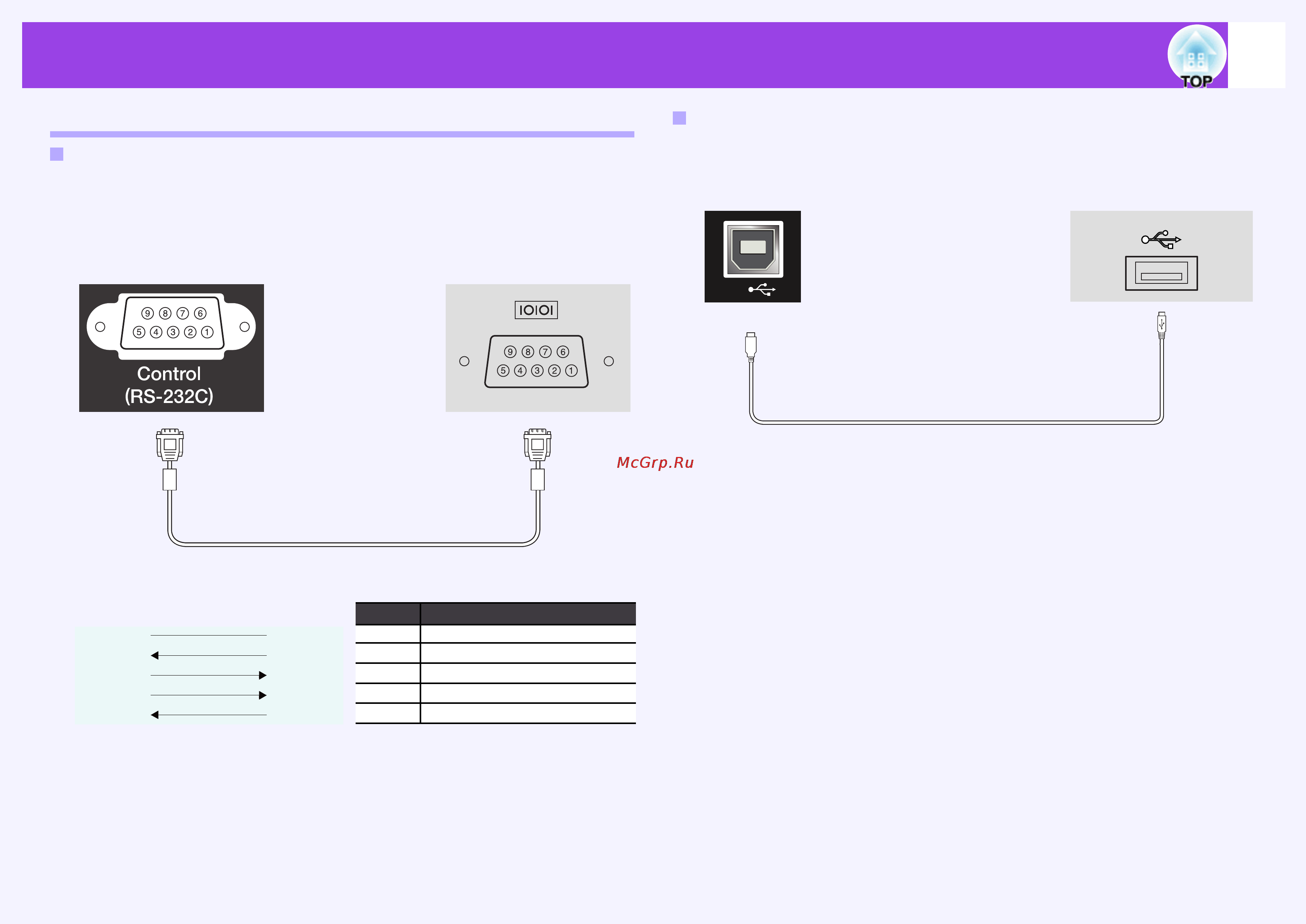

Разводка кабелей
Соединение по последовательному интерфейсу
• Вид разъема : 9-контактный мини D-Sub (вилочный)
• Входной порт проектора : Управляющий (RS-232C)
Соединение по интерфейсу USB
• Вид разъема : USB (type B)
<У проектора> <У компьютера>
GND 5 5 GND
RD 2 3 TD
TD 3 2 RD
DTR 4 6 DSR
DSR 5 4 DTR
Сигнал Функция
GND Земля сигнального провода
TD Передача данных
RD Прием данных
DSR Готов набор данных
DTR Сигнал готовности терминала
<У
проек-
тора>
(Кабель
последовательного
интерфейса ПК)
<У
компью-
тера>
<У проектора> <У компьютера>
(type B)
