43
Настройка качества изображения
Настройка синхронизации
Если в проецируемом изображении, получаемом
от компьютера или от RGB-видео, присутствуют
помехи, мигание или нечеткость, и это явление
нельзя устранить с помощью автоматической
настройки, то вы должны вручную настроить
sync. (синхронизация) с помощью следующей
процедуры.

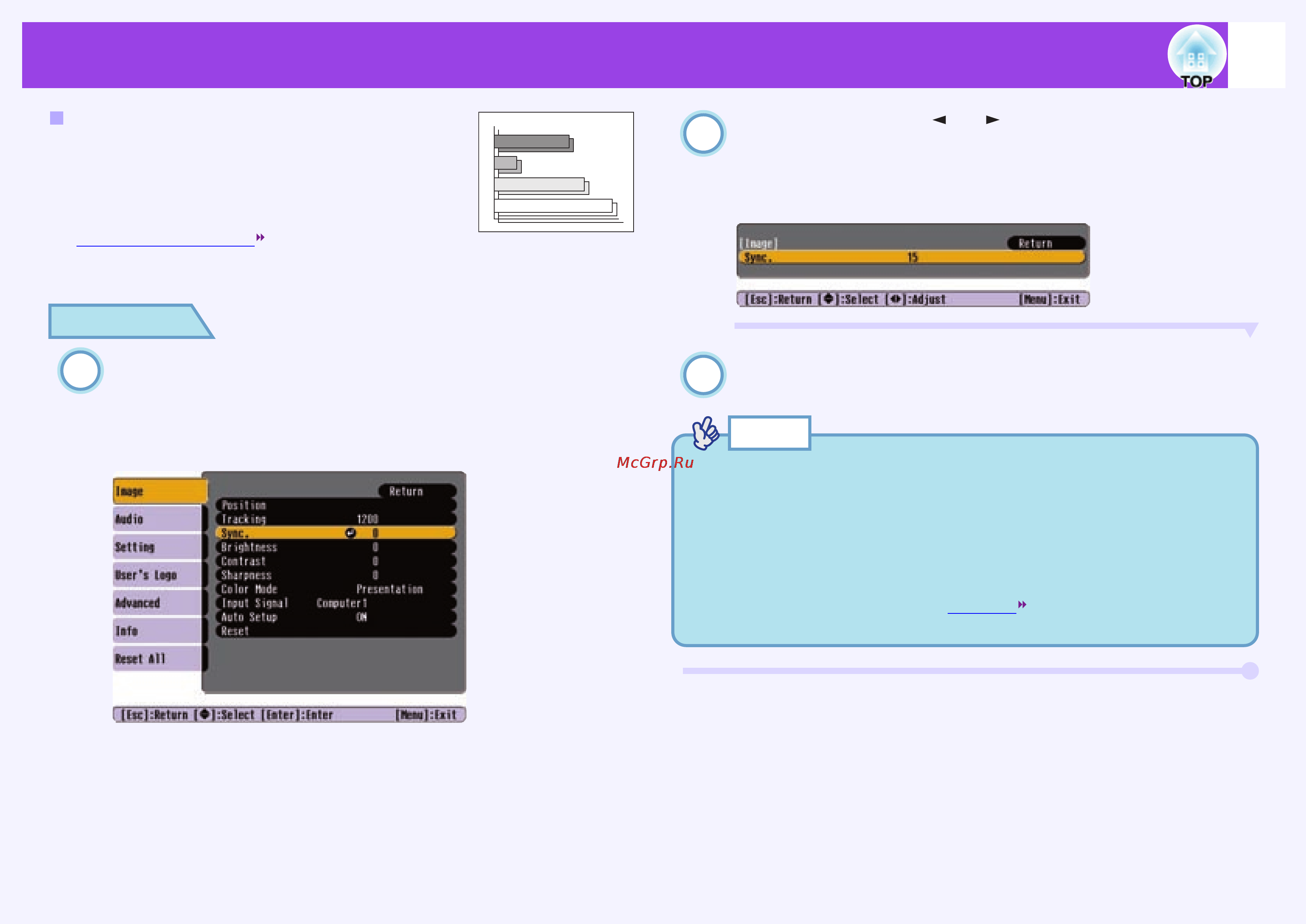

На пульте ДУ нажмите кнопку [Menu] (Меню), после
чего в меню “Image” (Изображение) выберите
“Sync” (Синхронизация).
За более подробной информацией обратитесь к разделу
“Использование меню конфигурации”.
☛
стр. 66
С помощью кнопок [ ] и [ ] задайте такое значение
синхронизации, при котором в изображении пропа-
дут помехи, дрожание и нечеткость.
Значение синхронизации будет увеличиваться или
уменьшаться при каждом нажатии кнопки.
После задания настройки нажмите кнопку [Menu]
(Меню), чтобы выйти из меню конфигурации.
•
Если вы настраиваете синхронизацию, не настроив предвари-
тельно трекинг, то вам не удастся добиться наилучших
результатов настройки. Для некоторых типов изображений
неправильная настройка трекинга может быть незаметна.
Однако картинки с большим числом линий и градаций будут
более четко показывать, что трекинг настроен неправильно,
поэтому сначала нужно всегда настраивать трекинг.
•
Возможно, что вам удастся убрать дрожание и нечеткость
путем настройки яркости, contrast (контраст), резкости
и коррекции трапецеидальности.
СОВЕТЫ
ПРОЦЕДУРА
1
2
3
