42

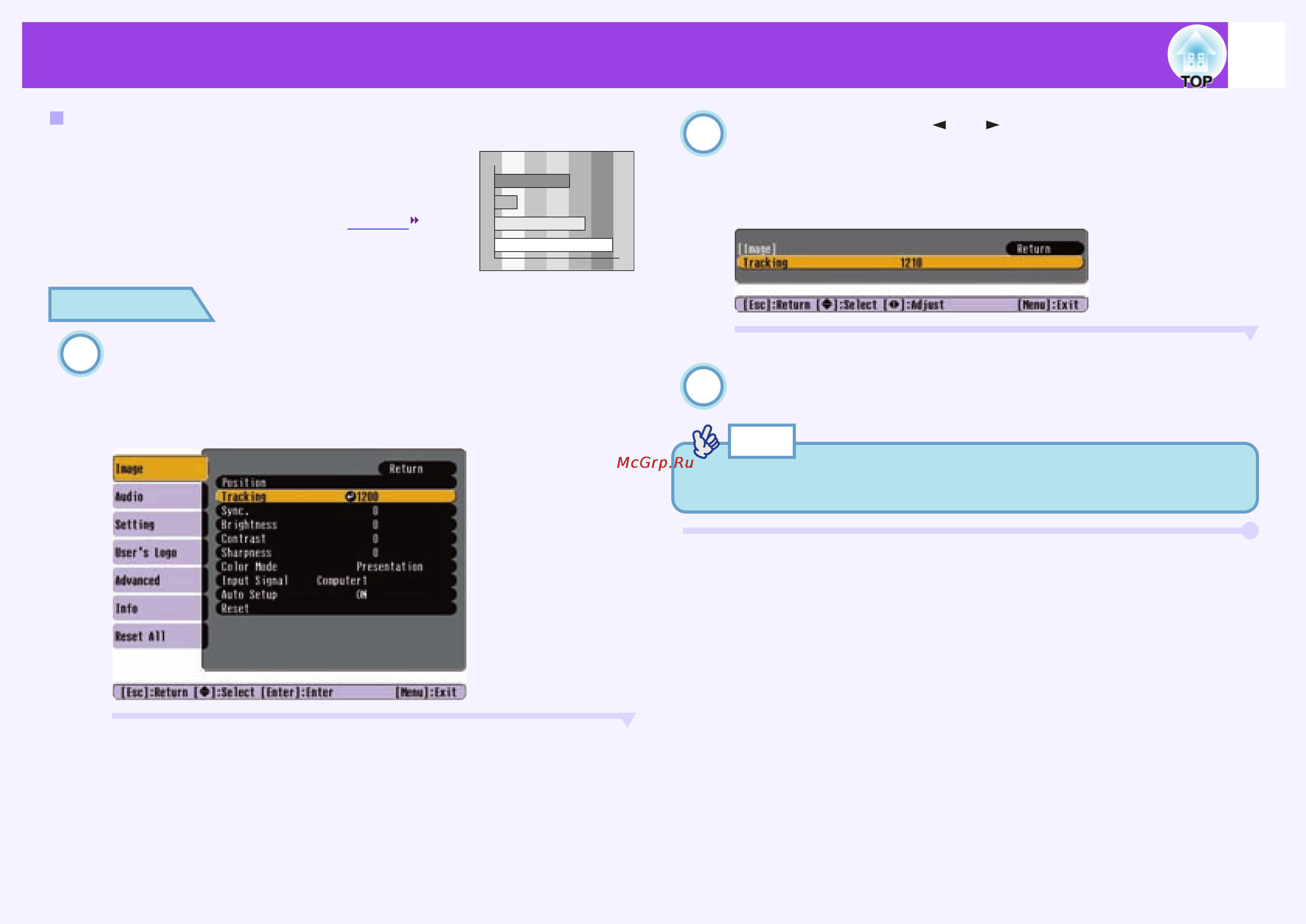

Настройка качества изображения
Регулировка трекинга
Если в проецируемом изображении, получаемом
от компьютера или от RGB-видео, появляются
вертикальные полосы и это явление нельзя
устранить с помощью автоматической настройки,
то вы должны вручную настроить tracking
(трекинг) с помощью следующей процедуры.
На пульте ДУ нажмите кнопку [Menu] (Меню), после
чего в меню “Image” (Изображение) выберите
“Tracking” (Трекинг).
За более подробной информацией обратитесь к разделу
“Использование меню конфигурации”.
☛
стр. 66
С помощью кнопок [ ] и [ ] задайте такое значение
трекинга, при котором в изображении исчезнут
вертикальные полосы.
Значение трекинга будет увеличиваться или уменьшаться при
каждом нажатии кнопки.
После задания настройки нажмите кнопку [Menu]
(Меню), чтобы выйти из меню конфигурации.
ПРОЦЕДУРА
При непрерывной настройке трекинга изображение будет
мигать – это нормально.
СОВЕТ
