92
Запись логотипа пользователя

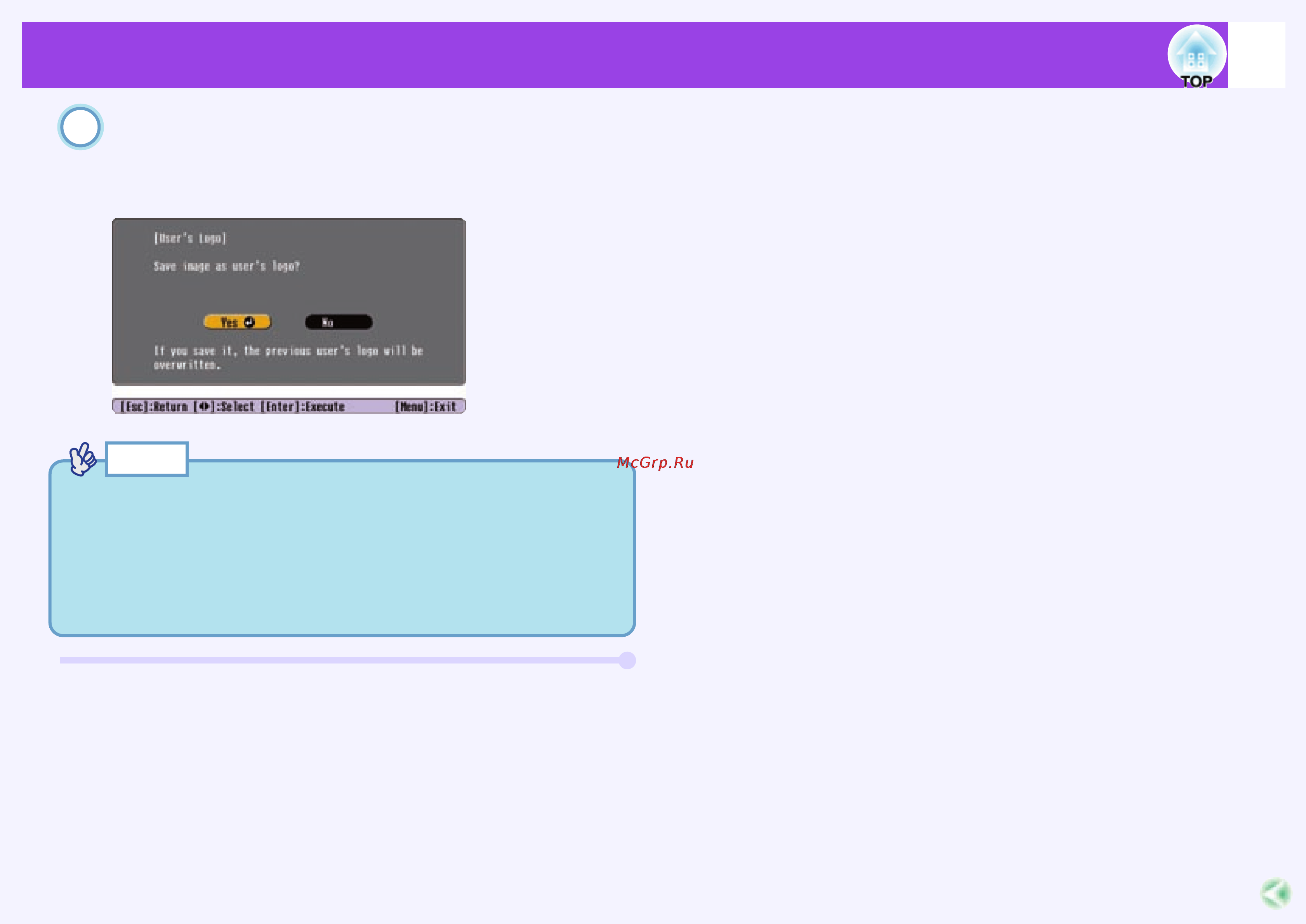

В экране подтверждения выберите “Yes” (Да), после
чего нажмите кнопку [Enter] (Ввод).
Изображение будет сохранено. После того, как
изображение будет сохранено, на экране появится
сообщение “Completed” (Сохранение завершено).
•
Сохранение логотипа пользователя потребует некоторого
времени (примерно 15 секунд). Во время сохранения логотипа
пользователя не следует использовать проектор или какие-
либо источники сигнала, подключенные к проектору, так как
это может привести к ошибкам в работе проектора.
•
После того, как логотип пользователя будет сохранен,
вы уже не сможете вернуться к заводской установке
по умолчанию.
