21
Подключение к компьютеру
Подключение к внешнему монитору
Аналоговые RGB-изображения и изображения RGB-видео, которые
поступают из компьютера на порт [Computer1/Component Video1]
(Компьютер1/Компонентное видео1), можно одновременно с прое-
цированием (с помощью проектора) просматривать на внешнем
мониторе. Благодаря этому вы можете контролировать презентацию.
Если же изображения проецируются от источника, подключенного
к порту [Computer2/Component Video2] (Компьютер2/Компонентное
видео2), то их нельзя выводить на внешний монитор.

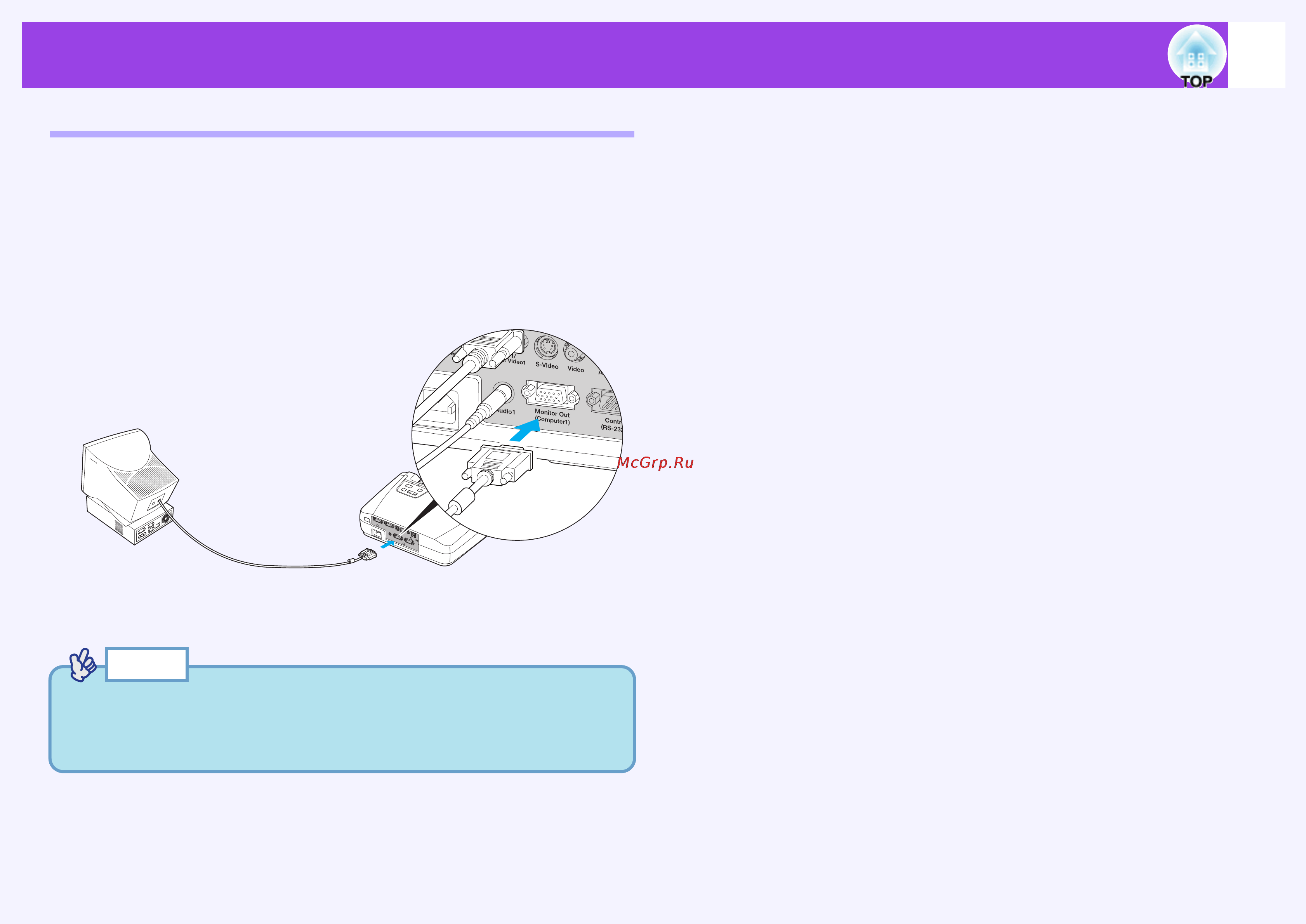

Подключите внешний монитор с помощью прилагаемого к нему
кабеля.
•
На внешний монитор нельзя выводить видеоизображения.
•
На внешний монитор не выводятся: индикатор коррекции
трапецеидальных искажений, меню конфигурации и меню
справки.
СОВЕТЫ
Порт монитора
Кабель, прилагаемый
к монитору
К порту Monitor Out (Выход
на монитор) (черный)
