40
Настройка изображения на экране

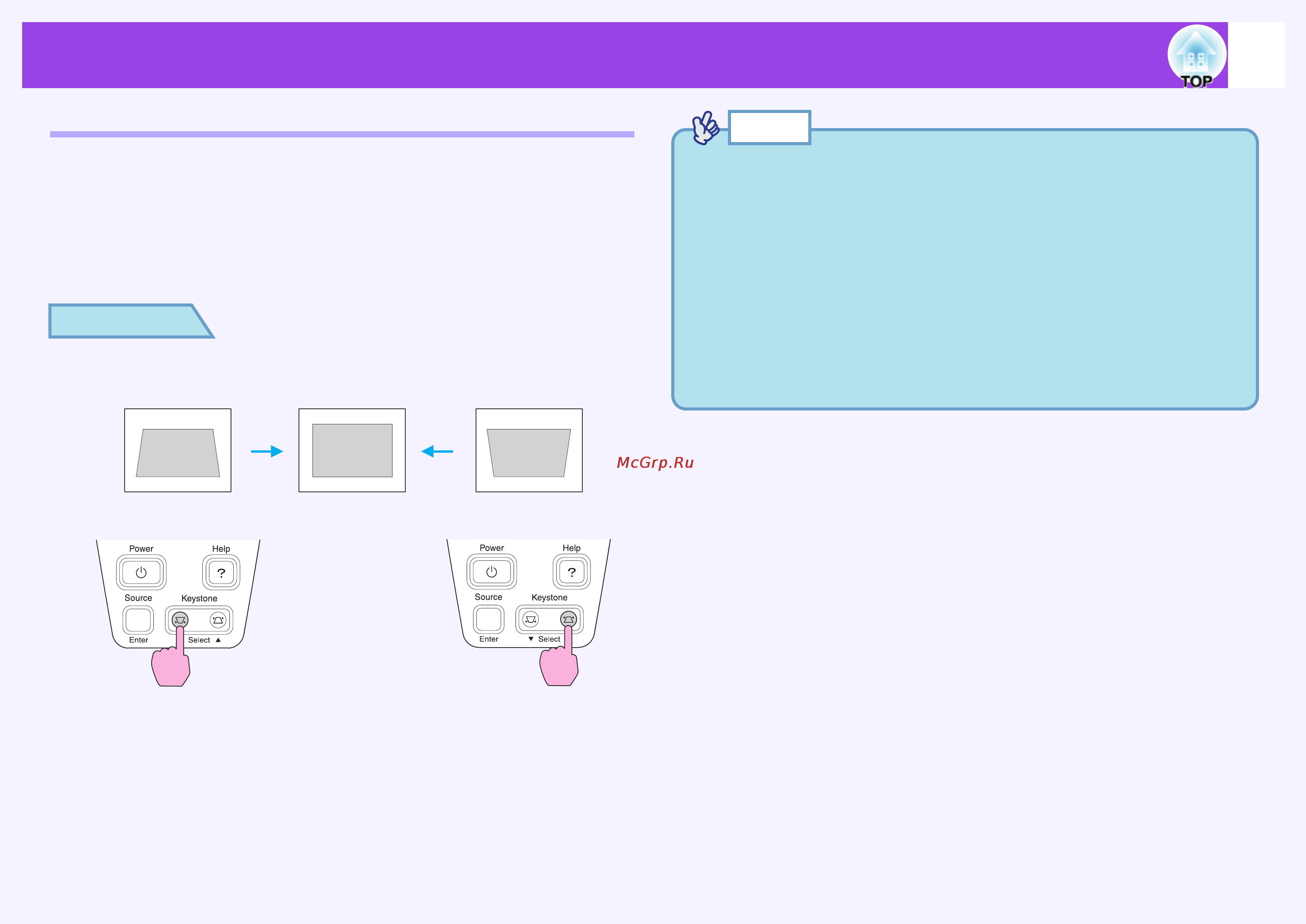

Ручная коррекция трапецеидальных искажений
В данном проекторе есть функция автоматической коррекции
трапецеидальных искажений, которая определяет вертикальный угол
проектора и автоматически корректирует трапецеидальность. Если
после выполнения автоматической коррекции трапецеидальности
необходима дополнительная регулировка, то вам для этого нужно
использовать кнопки [Keystone] (Трапецеидальность) на панели
управления проектора.
•
При выполнении коррекции трапецеидальных искажений
проецируемое изображение уменьшается.
•
Если после коррекции трапецеидальных искажений изобра-
жения стали неровными, то нужно уменьшить значение
резкости.
☛
стр. 51, 54
•
Коррекцию трапецеидальности можно также выполнить
с помощью меню конфигурации.
☛
стр. 58
•
Если при выполнении коррекции трапецеидальных искажений
значение индикатора коррекции, отображаемое на экране,
перестанет изменяться, то это означает, что вы вышли за
границы возможной коррекции трапецеидальности. В этом
случае нужно проверить, правильно ли установлен проектор,
т.е. находится ли угол проецирования в допустимых
пределах.
СОВЕТЫ
ПРОЦЕДУРА
Если нижняя часть
изображения длиннее
верхней
Если верхняя часть
изображения длиннее
нижней
Проектор Проектор
