57
Использование функций меню конфигурации

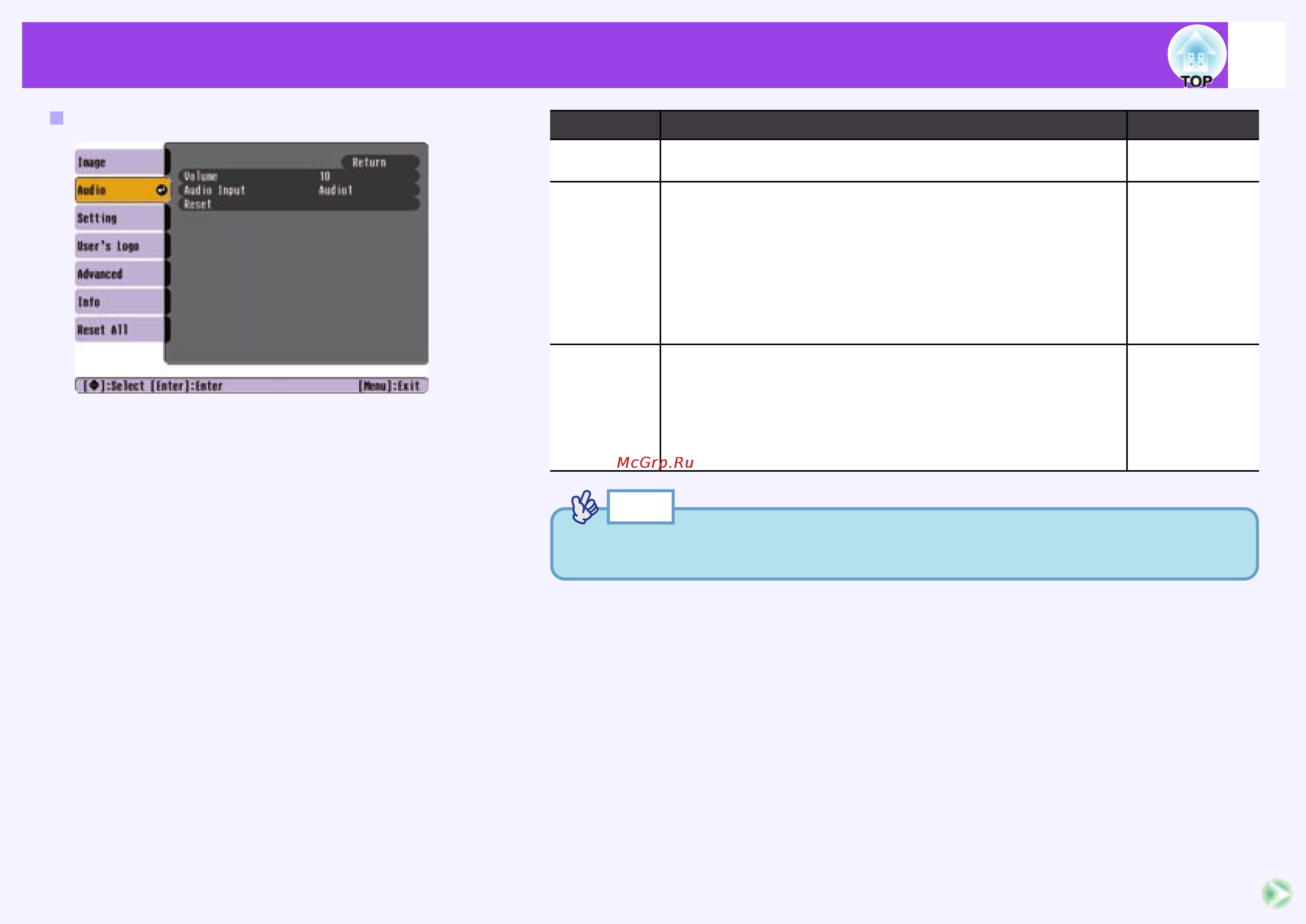

Меню “Audio” (Аудио)
Подменю
Volume
(Громкость)
Audio Input
(Аудиовход)
Reset
(Сброс)
Функция
Регулирует громкость.
Выбирает входной источник (порт) для аудиосигналов из
портов, находящихся на задней панели проектора.
Установка по умолчанию будет зависеть от типа входного
сигнала (для сигналов от компьютера, компонентного
видео и RGB-видео – Audio1 (Аудио1); для входных
видеосигналов S-Video – Audio2 (Аудио2)). Таким
образом, если аудиосигналы поступают на вход порта,
отличного от порта по умолчанию, то вы должны указать
входной источник для аудиосигнала.
Возвращает значения всех установок для функций меню
“Audio” (Аудио) в их состояние по умолчанию.
•Нажмите кнопку [Enter] (Ввод), чтобы вывести экран
подтверждения, и выберите “Yes” (Да).
•Выберите “Reset All” (Сбросить все), чтобы вернуть
все установки меню в их состояния по умолчанию
☛
стр. 65
По умолчанию
Среднее
значение (10)
Зависит от
подключения
–
Установки меню “Audio” (Аудио) сохраняются раздельно для каждого источ-
ника входного сигнала.
СОВЕТ
