26

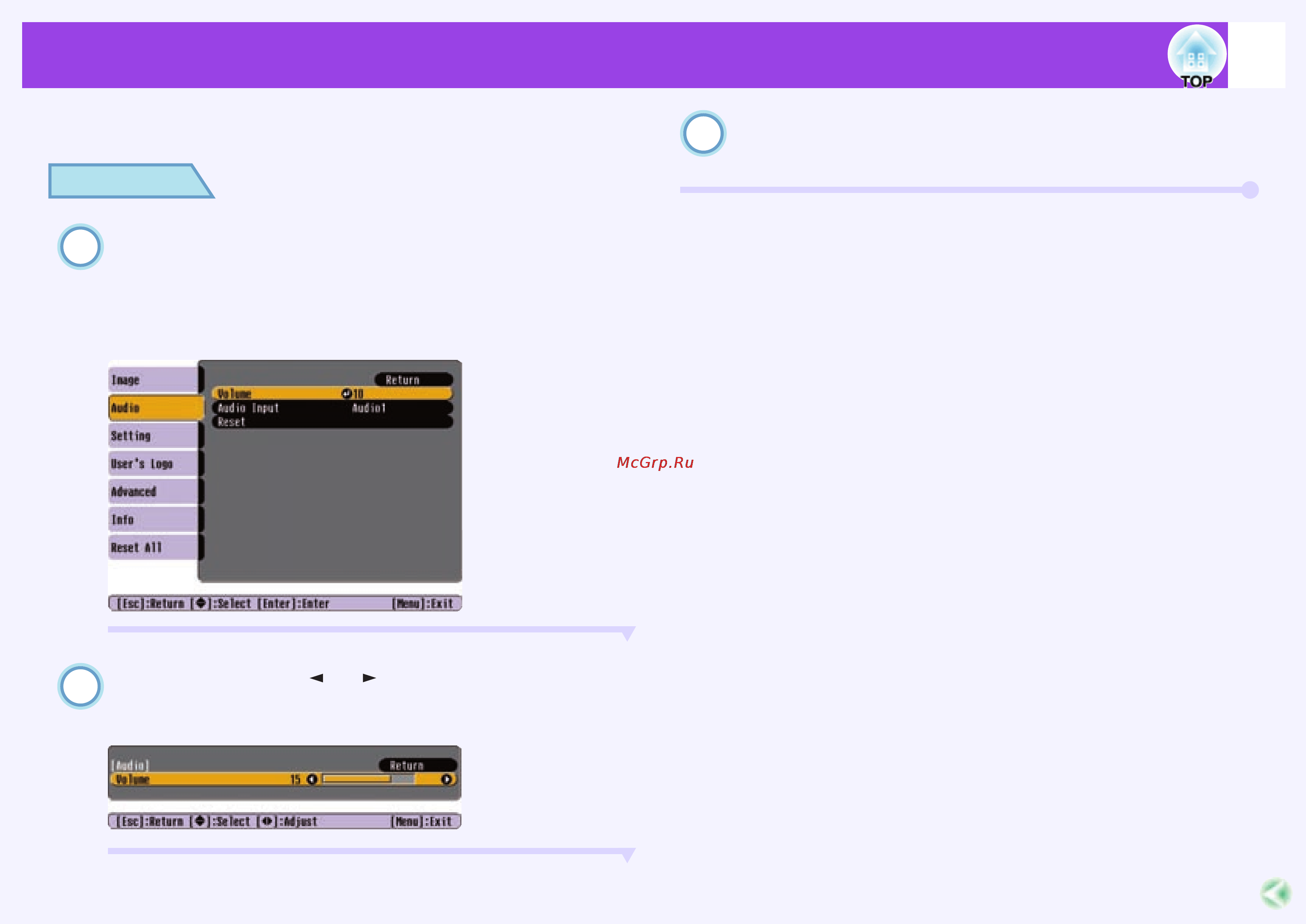

Воспроизведение звука от видеоустройств
Для настройки громкости воспроизводимого звука нужно исполь-
зовать следующую процедуру.
Нажмите кнопку [Menu] (Меню) на пульте ДУ, после
чего в меню “Audio” (Аудио) выберите “Volume”
(Громкость).
За более подробной информацией об этой операции
обратитесь к разделу “Использование меню
конфигурации”.
☛
стр. 66
С помощью кнопок [ ] и [ ] настройте громкость.
При каждом нажатии одной из кнопок громкость, соответственно,
будет увеличиваться или уменьшаться.
После задания необходимых настроек нажмите
кнопку [Menu] (Меню), чтобы выйти из меню
конфигурации.
1
2
3
ПРОЦЕДУРА
