7 Монтаж и настройка RS-485
RS-485 — двухпроводный интерфейс шины,
совместимый с топологией многоабонентской сети, т.е.
узлы могут подключаться как шина или через
ответвительные кабели от общей магистральной линии.
Всего к одному сегменту сети может быть подключено
до 32 узлов.
Сегменты сети разделены ретрансляторами.
ПРИМЕЧАНИЕ
Каждый ретранслятор действует как узел внутри
сегмента, в котором он установлен. Каждый узел в
составе данной сети должен иметь собственный адрес,
единственный во всех сегментах.
Замкните каждый сегмент на обоих концах, используя
либо конечный переключатель (S801) преобразователей
частоты, либо оконечную резисторную схему со
смещением. Всегда используйте экранированный кабель
с витыми парами (STP) и принятые способы монтажа.
Важно обеспечение низкого импеданса при заземлении
экрана в каждом узле, в том числе на высоких частотах.
Для этого присоедините экран к земле по большой
поверхности, например с помощью кабельного зажима
или проводящего кабельного уплотнения. Может
потребоваться применение кабелей выравнивания
потенциалов с целью создания одинакового потенциала
по всей сети, особенно в установках с кабелями
большой длины.
Для предотвращения несогласования импедансов
всегда используйте во всей сети кабель одного типа.
Подключайте двигатель к преобразователям частоты
экранированным кабелем.
Кабель: экранированный с витыми парами (STP)
Импеданс: 120 Ω
Длина кабеля: не более 1200 м (включая ответвительные
линии)
Не более 500 м между станциями

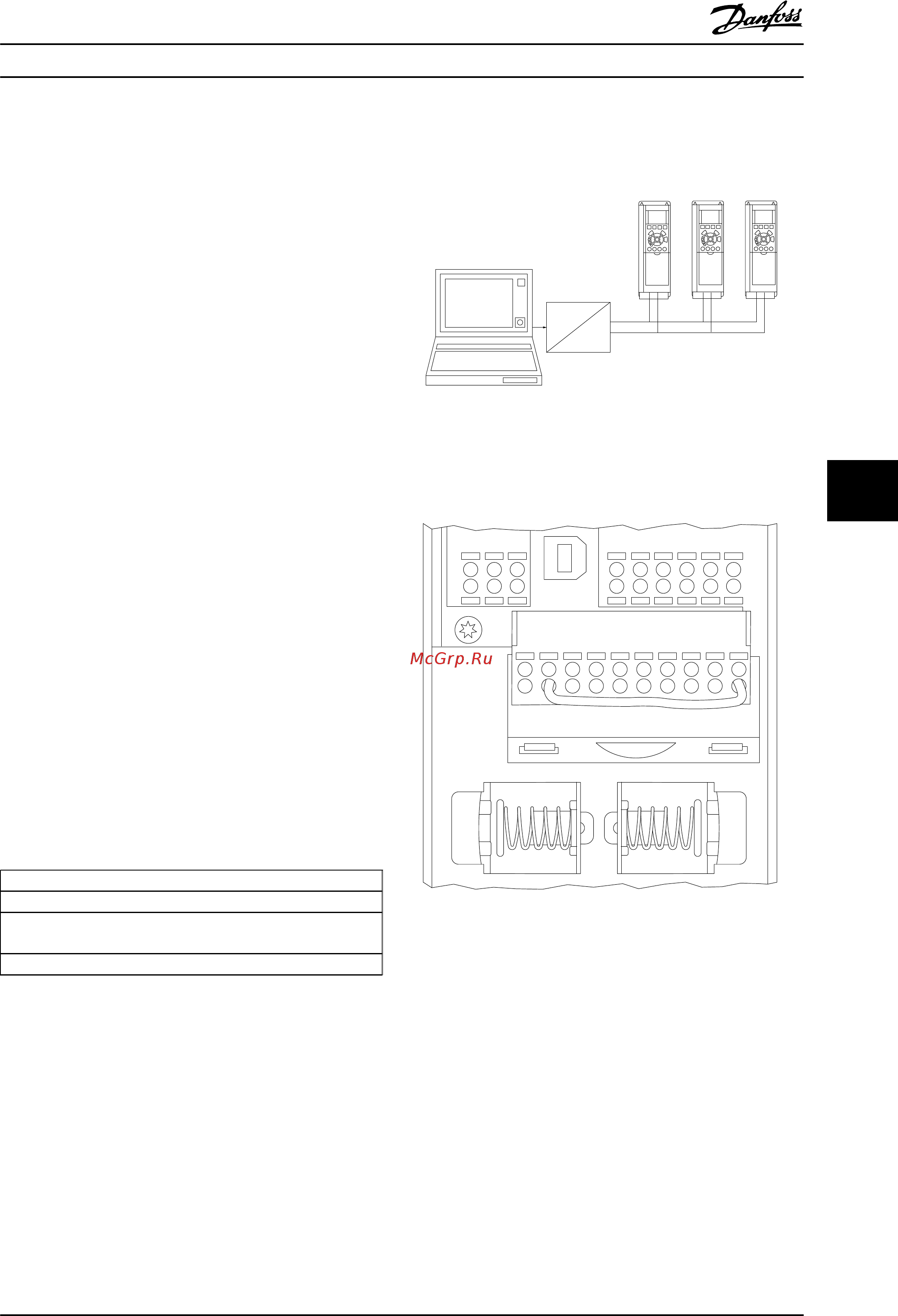

7.1.1 Подключение сети
При помощи стандартного интерфейса RS485 к одному
контроллеру (или главному устройству) могут быть
подключены один или несколько преобразователей
частоты. Клемма 68 соединяется с сигнальным
проводом P (TX+, RX+), а клемма 69 — с сигнальным
проводом N (TX-,RX-).
Если к главному устройству подключается более одного
преобразователя частоты, используется параллельное
соединение.
130BA060.11
68 69 68 69 68 69
RS 485
RS 232
USB
+
-
Чтобы избежать появления в экране токов
выравнивания потенциалов, заземлите экран кабеля с
помощью клеммы 61, которая соединена с корпусом
через цепочку RC.
130BB021.10
12 13 18 19 27 29 32
33 20 37
Remove jumper to enable Safe Stop
61 68 69 39 42 50 53 54 55
Рисунок 7.1 Клеммы платы управления
На обоих концах шина RS-485 должна заканчиваться
резисторами. Для этого установите переключатель S801
на плате управления в положение «ON» (Вкл.).
Для получения дополнительных сведений см. 4.8.2
Переключатели S201, S202 и S801 .
Протокол связи должен быть 8-30 Протокол.
Монтаж и настройка RS-485
Привод VLT Automation Low Harmonic Drive Инструкция по эксплуатации
MG34O250 – VLT
®
является зарегистрированным товарным знаком компании Danfoss 137
7 7
