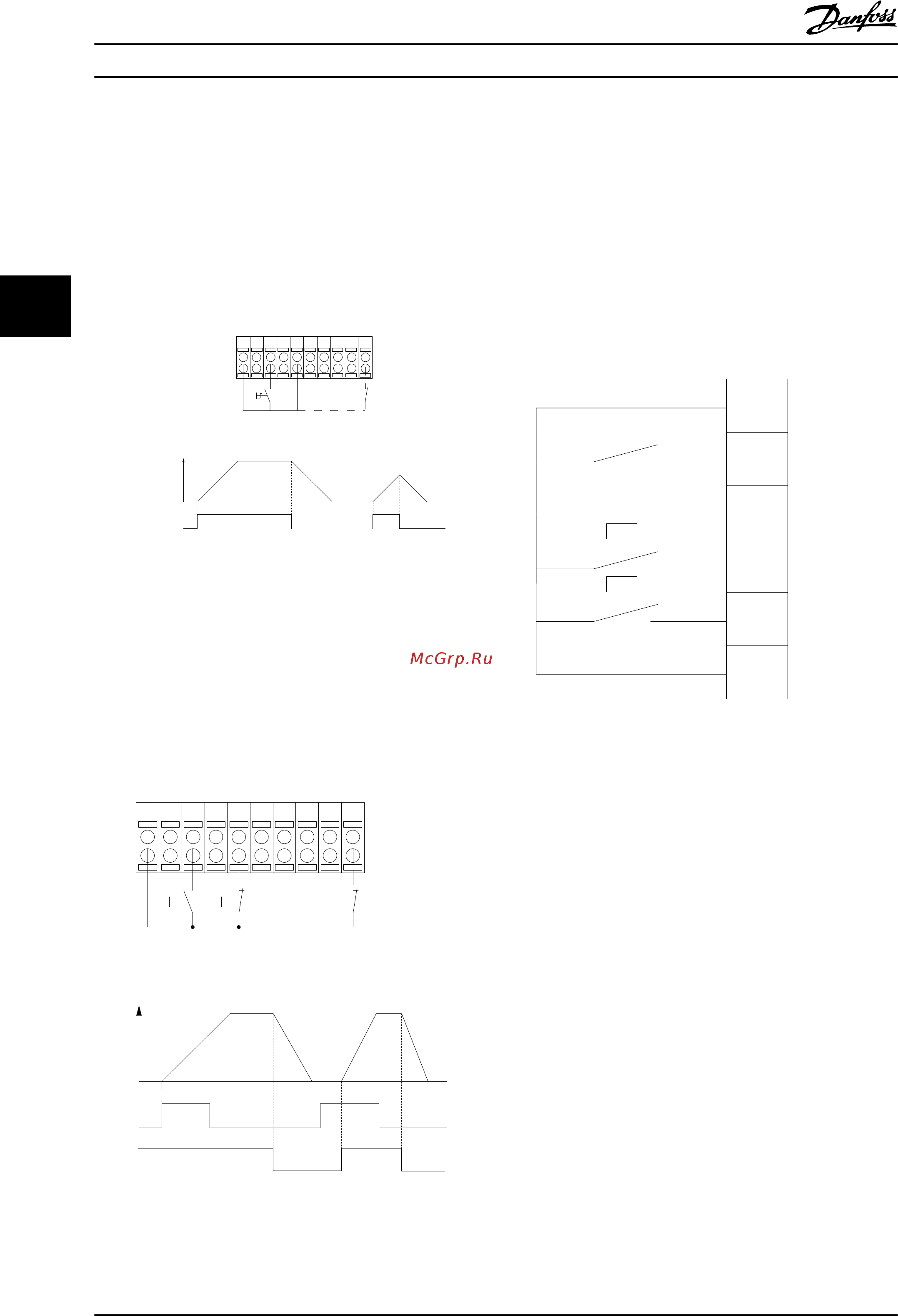

4.7.1 Пуск/останов
Клемма 18 = 5-10 Клемма 18, цифровой вход [8] Пуск
Клемма 27 = 5-12 Клемма 27, цифровой вход [0] Не
используется (по умолчанию остановка выбегом,
инверсная)
Клемма 37 = Безопасный останов
12 13 18 37
130BA155.12
322719 29 33 20
P 5-12 [0]
P 5-10 [8]
Start/Stop
+24V
Speed
Safe Stop
Start/Stop
[18]
4.7.2 Импульсный пуск/останов
Клемма 18 = 5-10 Клемма 18, цифровой вход [9]
Импульсный запуск
Клемма 27= 5-12 Клемма 27, цифровой вход [6] Останов,
инверсный
Клемма 37 = Безопасный останов
12 13 18 37
130BA156.12
322719 29 33 20
P 5 - 12 [6]
P 5 - 10[9]
+24V
Speed
Start Stop inverse Safe Stop
Start (18)
Start (27)
4.7.3 Увеличение/снижение скорости
Клеммы 29/32 = Увеличение/снижение скорости
Клемма 18 = 5-10 Клемма 18, цифровой вход[9],
пуск (по умолчанию)
Клемма 27 = 5-12 Клемма 27, цифровой вход
[19], зафиксиров. задание
Клемма 29 = 5-13 Клемма 29, цифровой вход
[21], увеличение скорости
Клемма 32 = 5-14 Клемма 32, цифровой вход
[22], снижение скорости
12
18
27
29
32
37
+24V
Par. 5-10
Par. 5-12
Par. 5-13
Par. 5-14
130BA021.12
4.7.4 Задание от потенциометра
Задание напряжения потенциометром
Источник задания 1 = [1] Аналоговый вход 53
(по умолчанию)
Клемма 53, низкое напряжение = 0 В
Клемма 53, высокое напряжение = 10 В
Клемма 53, низк. задание/обратная связь = 0
об./мин
Клемма 53, выс. задание/обратная связь = 1500
об./мин
Переключатель S201 = OFF (Выкл.) (U)
Монтаж
Привод VLT Automation Low Harmonic Drive Инструкция по эксплуатации
52 MG34O250 – VLT
®
является зарегистрированным товарным знаком компании Danfoss
