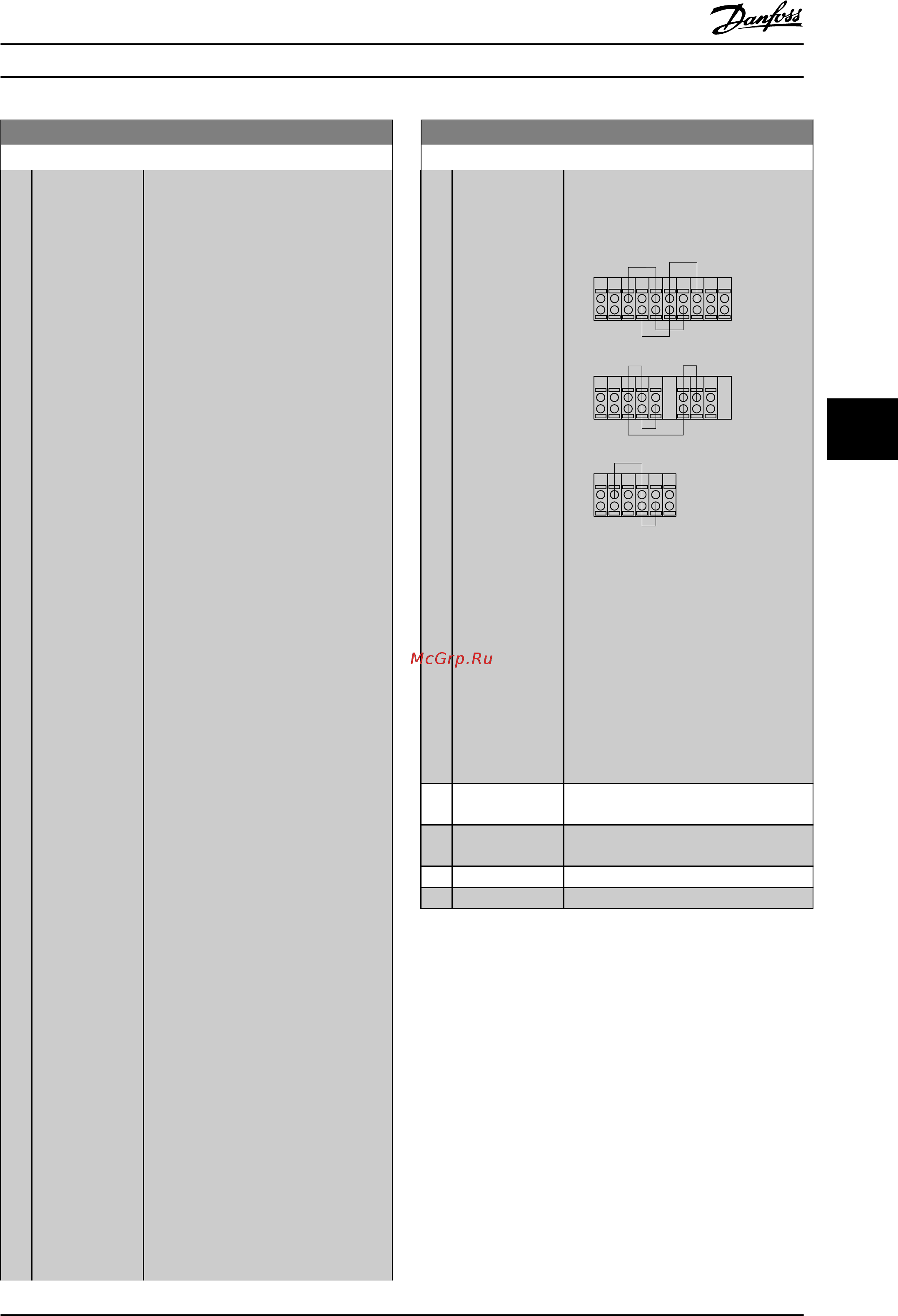

14-22 Режим работы
Опция: Функция:
совместно с двигателем в обычном
режиме в выбранной системе.
Выберите Тест. платы управл. [1] для
проверки аналоговых и цифровых
входов и выходов и напряжения
управления +10 В. Проверка требует
наличия контрольного разъема с
внутренними соединениями. Для
проверки платы управления выполните
следующие операции:
1. Выберите Тест. платы управл.
[1].
2. Отключите сетевое питание и
подождите, пока погаснет
подсветка дисплея.
3. Установите переключатели
S201 (A53) и S202 (A54) в
положение «ВКЛ»/I.
4. Вставьте вилку контрольного
разъема (см. ниже).
5. Включите сетевое питание.
6. Выполните различные
проверки.
7. Результаты отображаются на
дисплее местной панели
управления, и
преобразователь частоты
переходит в непрерывный
цикл проверки.
8. 14-22 Режим работы
автоматически
устанавливается в значение
«Нормальное
функционирование». После
тестирования платы
управления выключите и
включите питание для запуска
обычного режима работы.
Если проверка успешна,
на LCP появляется сообщение: Плата
управления в норме.
Отключите сетевое питание и снимите
вилку контрольного разъема. На плате
управления загорится зеленый
светодиод.
Если проверка не удалась,
на LCP появляется сообщение:
Неисправность входа/выхода платы
управления.
Замените преобразователь частоты или
плату управления. На плате управления
14-22 Режим работы
Опция: Функция:
включается красный светодиод.
Контрольные разъемы (соедините
следующие выводы): 18 –27–32; 19–29–
33; 42–53–54
130BA097.12
FC 302
FC 301
FC 301 &
FC 302
1312 18 37322719 29 33 20
5039 42 5453 55
191812 13 203327 32
Выберите значение Инициализация [2]
для переустановления значений по
умолчанию всех параметров, кроме
15-03 Power Up's, 15-04 Over Temp's и
15-05 Over Volt's. Сброс
преобразователя частоты будет
выполнен при следующем включении
питания. Для
14-22 Режим работы будет также
установлено значение по умолчанию
Нормальная работа [0].
[0]
*
Обычная работа
[1] Провер. платы
управ.
[2] Инициализация
[3] Режим загрузки
