время останова механический тормоз приводится в
действие, когда скорость оказывается ниже уровня,
установленного в 2-21 Скорость включения тормоза
[об/мин]. Если преобразователь частоты оказывается в
аварийном состоянии или в ситуации повышенного тока
или напряжения, механический тормоз мгновенно
включается. Это же происходит и во время безопасного
останова.
ПРИМЕЧАНИЕ
Функции режима защиты и задержки отключения
(14-25 Задержка отключ.при пред. моменте и 14-26 Зад.
отк. при неисп. инв. соответственно) позволяют
задерживать перевод в активное состояние
механического тормоза в состоянии аварии. При работе
с подъемными механизмами эти функции должны быть
отключены.

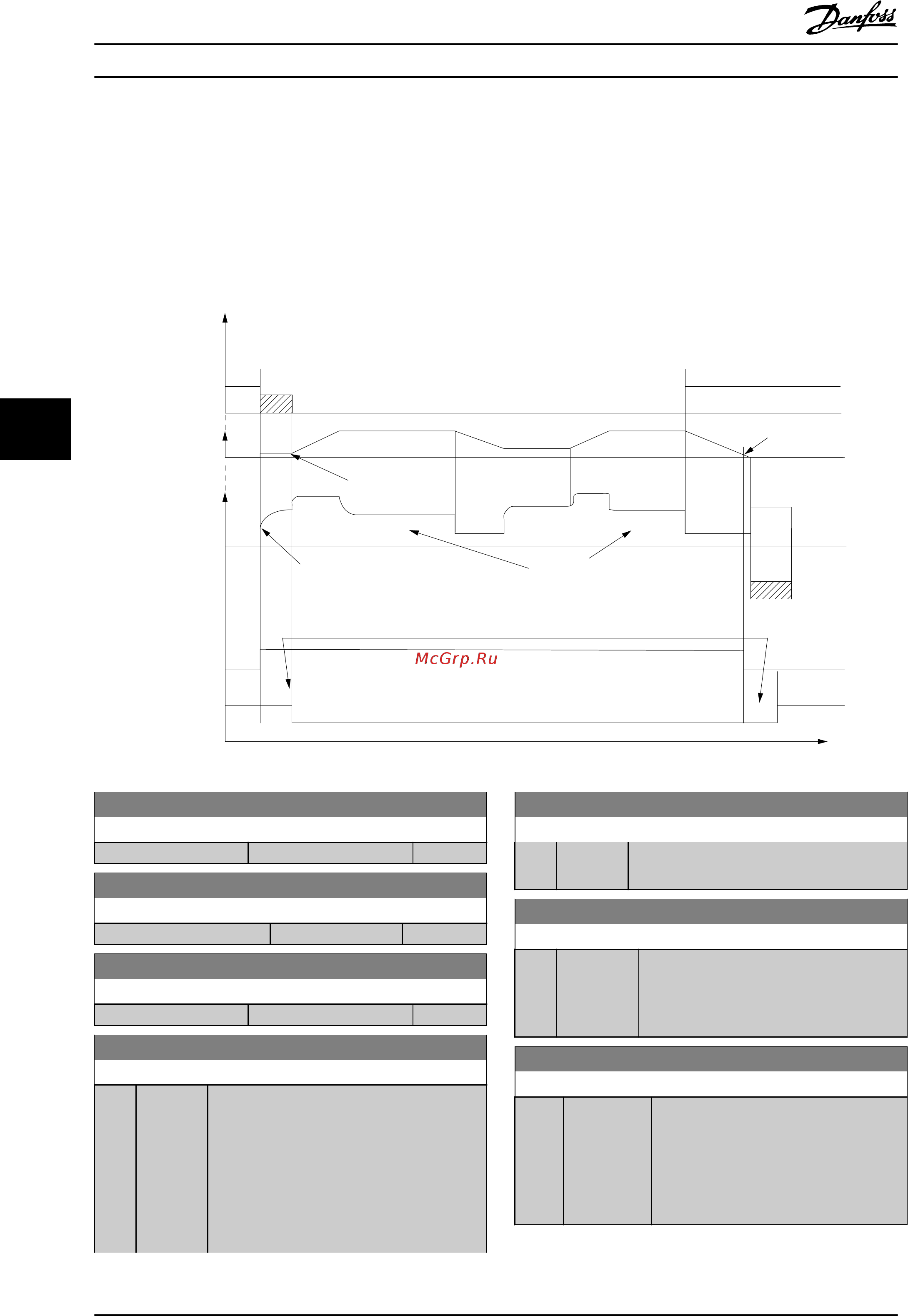

Start
term.18
1=on
0=o
Shaft speed
Start delay time
on
o
Brake delay time
Time
Output current
Relay 01
Pre-magnetizing
current or
DC hold current
Reaction time EMK brake
Par 2-20
Release brake current
Par 1-76 Start current/
Par 2-00 DC hold current
Par 1-74
Start speed
Par 2-21
Activate brake
speed
Mechanical brake
locked
Mechanical brake
free
Par 1-71
Par 2-23
130BA074.12
2-20 Ток отпускания тормоза
Диапазон: Функция:
Application dependent* [Application dependant]
2-21 Скорость включения тормоза [об/мин]
Диапазон: Функция:
Application dependent* [0 - 30000 RPM]
2-22 Скорость включения тормоза [Гц]
Диапазон: Функция:
Application dependent* [Application dependant]
2-23 Задержка включения тормоза
Диапазон: Функция:
0.0 s* [0.0 - 5.0
s]
Введите время задержки торможения при
выбеге после интервала регулируемого
снижения скорости. Скорость вала
поддерживается равной нулю при полном
удерживающем моменте. Убедитесь, что
механический тормоз удерживает нагрузку
перед вводом режима останова выбегом.
См. раздел Управление механическим
2-23 Задержка включения тормоза
Диапазон: Функция:
тормозом в Руководстве по
проектированию FC 300, MG33BXYY.
2-24 Задержка останова
Диапазон: Функция:
0.0 s* [0.0 - 5.0 s] Задается интервал времени от момента
останова двигателя до момента
срабатывания тормоза. Данный параметр
является частью функции останова.
2-25 Время отпускания тормоза
Диапазон: Функция:
0.20 s* [0.00 - 5.00
s]
Данное значение определяет время, в
течение которого размыкается
механический тормоз. Если
активизирована обратная связь цепи
торможения, данный параметр должен
проявляться в виде тайм-аута.
Программирование привода Lo... Привод VLT Automation Low Harmonic Drive Инструкция по эксплуатации
