1-90 Тепловая защита двигателя
Опция: Функция:
[10] ЭТР:
отключение 4
[20] ATEX ETR Активирует функцию теплового контроля
для двигателей Ex-e ATEX. Включает
1-94 ATEX ETR cur.lim. speed reduction,
1-98 ATEX ETR interpol. points freq. и
1-99 ATEX ETR interpol points current.
[21] Advanced ETR
ПРИМЕЧАНИЕ
При выборе [20] необходимо строго следовать
инструкциям, указанным в соответствующей главе
руководства по проектированию VLT AutomationDrive, а
также инструкциям, предоставленным производителем
двигателя.
ПРИМЕЧАНИЕ
При выборе [20] значение 4-18 Предел по току будет
150 %.

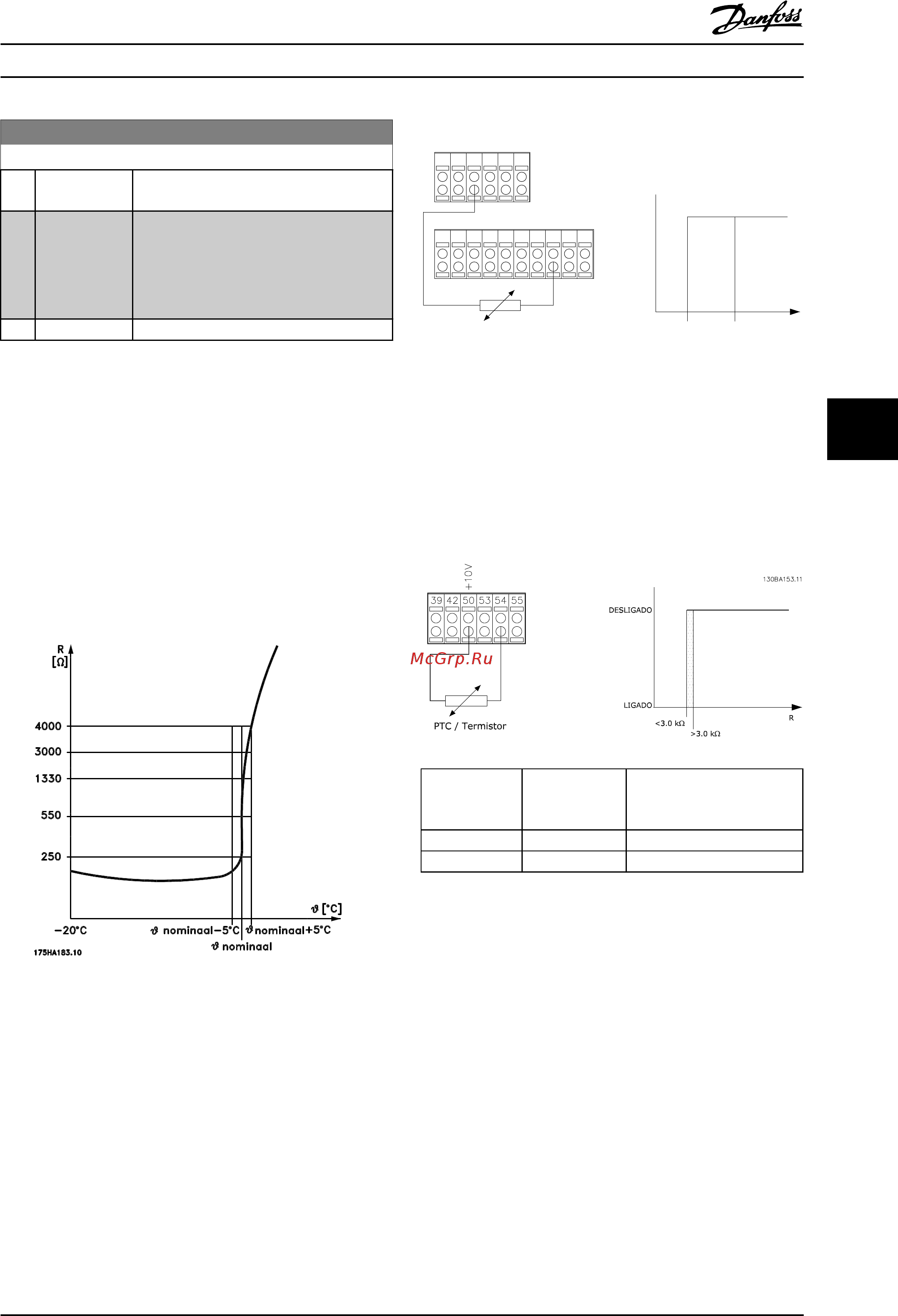

6.1.3.1 Подключение термистора PTC
Рисунок 6.1 Профиль PTC
Использование цифрового входа и 10 В в качестве
источника питания:
Пример: преобразователь частоты отключается, когда
температура двигателя становится слишком высокой.
Настройка параметров:
Установите для 1-90 Тепловая защита двигателя
значение Откл. по термистору [2]
Установите для 1-93 Thermistor Source значение
Цифровой вход [6]
PTC / Thermistor
R
OFF
ON
<800 Ω
+10V
130BA152.10
>2.7 kΩ
12 13 18 37322719 29 33 20
5550
39 42 53 54
Использование аналогового входа и напряжения 10 В в
качестве источника питания:
Пример: преобразователь частоты отключается, когда
температура двигателя становится слишком высокой.
Настройка параметров:
установите для 1-90 Тепловая защита двигателя
значение Откл. по термистору [2]
установите для 1-93 Thermistor Source значение
Аналоговый вход 54 [2]
Вход
цифровой/
аналоговый
Напряжение
питания
Пороговые
значения для отключения
Цифровой 10 V < 800 Ω - > 2,7 кΩ
Аналоговый 10 В < 3,0 кΩ - > 3,0 кΩ
ПРИМЕЧАНИЕ
Убедитесь в том, что выбранное напряжение питания
соответствует техническим характеристикам
используемого термистора.
6.1.3.2 Подключение датчика KTY
(только FC 302)
Датчики KTY используются главным образом в
серводвигателях с постоянными магнитами (двигателях
PM) для динамической регулировки параметров
двигателя в виде сопротивления статора
(1-30 Сопротивление статора (Rs)) для двигателей PM и
также в виде сопротивления ротора
(1-31 Сопротивление ротора (Rr)) для асинхронных
двигателей в зависимости от температуры обмотки.
Вычисление выполняется следующим образом:
Программирование привода Lo...
Привод VLT Automation Low Harmonic Drive Инструкция по эксплуатации
MG34O250 – VLT
®
является зарегистрированным товарным знаком компании Danfoss 71
6 6
