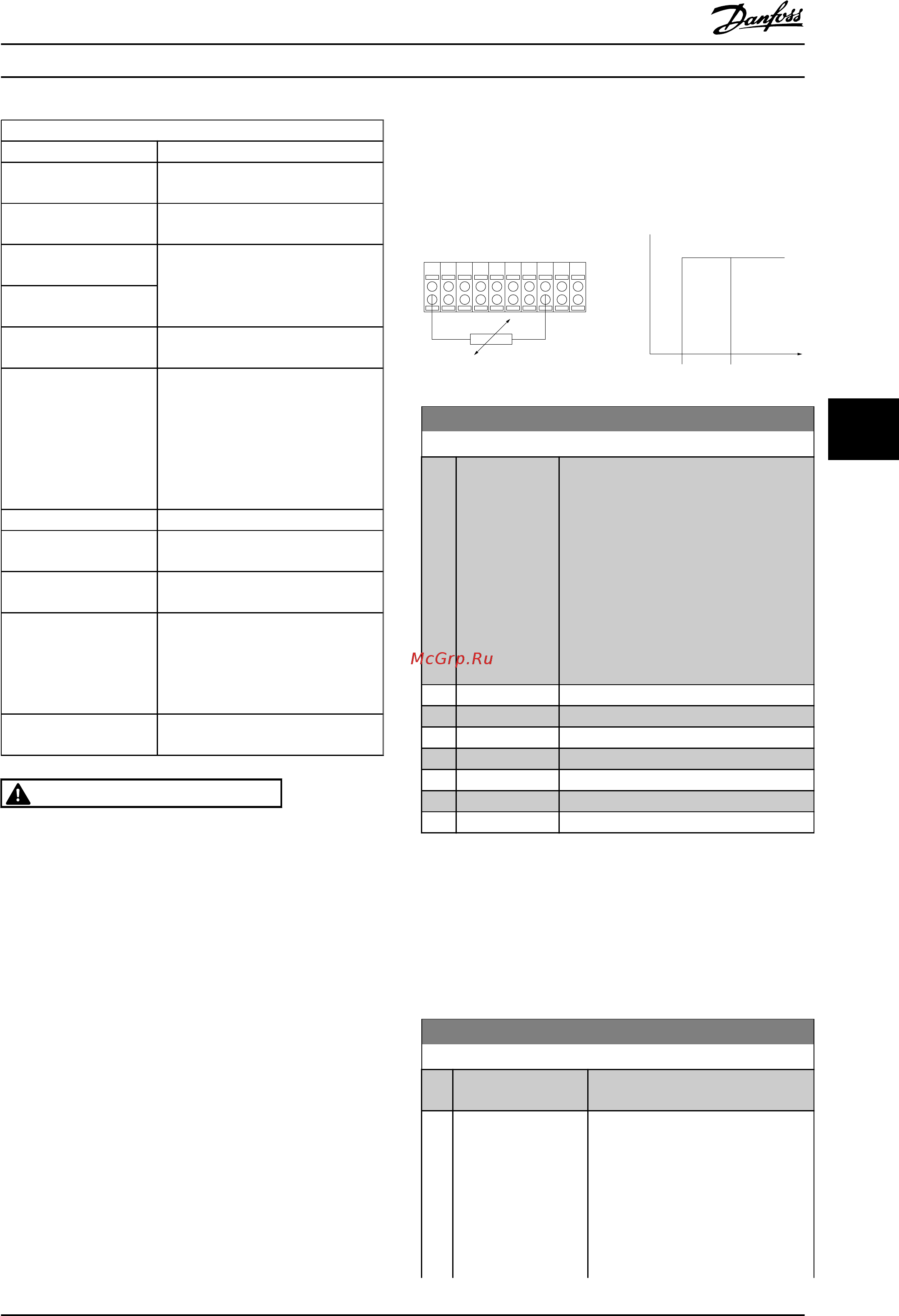

Параметры
Функция Настройка
1-90 Тепловая защита
двигателя
[20] ATEX ЭТР
1-94 ATEX ETR cur.lim.
speed reduction
20%
1-98 ATEX ETR interpol.
points freq.
Паспортная табличка двигателя
1-99 ATEX ETR interpol
points current
1-23 Частота двигателя Введите то же значение, что и для
4-19 Макс. выходная частота
4-19 Макс. выходная
частота
В соответствии с паспортной
табличкой двигателя, оно может
быть уменьшено в случае
использования длинных кабелей
двигателя, синусоидального
фильтра или сниженного
напряжение питания
4-18 Предел по току Принуд. до 150 % 1-90 [20]
5-15 Клемма 33,
цифровой вход
[80] PTC-карта 1
5-19 Клемма 37,
безопасный останов
[4] Ав. сигн. PTC 1
14-01 Частота
коммутации
Убедитесь, что значение совпадает
с указанным в паспортной табличке
двигателя. Если это не так,
используйте синусоидальный
фильтр.
14-26 Зад. отк. при
неисп. инв.
0
ПРЕДУПРЕЖДЕНИЕ
Сравнение минимальной требуемой частоты
коммутации, указанной изготовителем двигателя, и
минимальной частоты коммутации, являющейся
значением по умолчанию в 14-01 Частота коммутации,
является обязательным. Если преобразователь частоты
не соответствует требованиям, обязательно
использование синусоидального фильтра.
Более подробную информацию о контроле ATEX ЭТР
можно получить из Инструкции по применению
MN33GXYY.
6.1.3.5 Klixon
Автоматический тепловой выключатель Klixon
использует металлический диск KLIXON
®
. При
предварительно заданной перегрузке тепло, излучаемое
током через диск, вызывает отключение.
Использование цифрового входа и напряжения 24 В в
качестве источника питания:
Пример: преобразователь частоты отключается, когда
температура двигателя становится слишком высокой.
Настройка параметров:
Установите для 1-90 Тепловая защита двигателя
значение Откл. по термистору [2]
Установите для 1-93 Thermistor Source значение
Цифровой вход [6]
PTC / Thermistor
OFF
ON
+24V
12 13 18 3732
A
2719 29 33
B
20
GND
R<6.6 k Ω >10.8 k Ω
130BA151.11
1-93 Thermistor Source
Опция: Функция:
Выберите вход, к которому должен быть
подключен термистор (датчик РТС).
Варианты аналоговых входов [1] или [2]
не могут быть выбраны, если
аналоговый вход уже используется как
источник задания (выбран в
3-15 Reference 1 Source, 3-16 Reference 2
Source или 3-17 Reference 3 Source ).
При использовании MCB 112 должен
быть постоянно выбран вариант [0]
Нет.
[0] * None
[1] Analog input 53
[2] Analog input 54
[3] Digital input 18
[4] Digital input 19
[5] Digital input 32
[6] Digital input 33
ПРИМЕЧАНИЕ
Этот параметр не может быть изменен во время
вращения двигателя.
ПРИМЕЧАНИЕ
Для цифрового входа следует установить значение [0]
PNP — активен при 24 В в 5-00 Digital I/O Mode.
2-10 Функция торможения
Опция: Функция:
[0]
*
Выкл. Тормозной резистор не установлен.
[1] Резистивн.торможен. В систему встроен тормозной
резистор для рассеяния
избыточной энергии торможения в
виде тепла. Подключение
тормозного резистора позволяет
работать при большем напряжении
в цепи постоянного тока в
процессе торможения (в
