В таком случае следует разорвать экран кабеля или
установить между экраном и шасси конденсатор
емкостью 100 нФ.
Цифровые и аналоговые входы и выходы следует по
отдельности подключать к платам управления блока
(как фильтра, так и привода, клеммы 20, 55, 39), чтобы
исключить взаимное влияние сигналов токов
заземления обеих групп. Например, переключение
цифрового входа может создавать помехи для сигнала
аналогового входа.

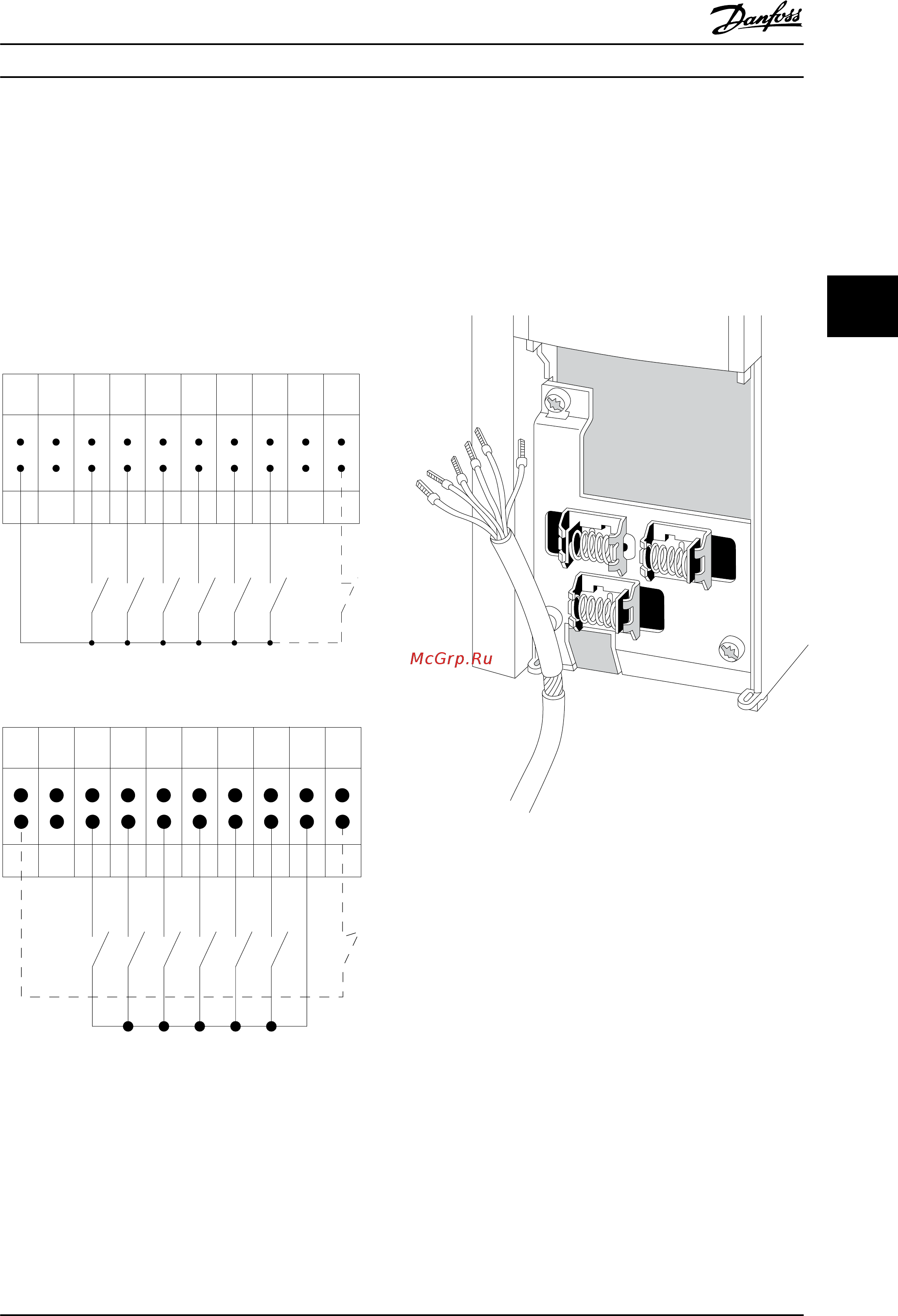

Входная полярность клемм управления
12 13 18 19 27 29 32 33 20 37
+24 VDC
0 VDC
130BT106.10
PNP (Source)
Digital input wiring
NPN (Sink)
Digital input wiring
12 13 18 19 27 29 32 33 20 37
+24 VDC
0 VDC
130BT107.11
ПРИМЕЧАНИЕ
Рекомендуется использовать экранированные/
бронированные кабели, соответствующие требованиям
по ограничению электромагнитного излучения в
соответствии с нормативами ЭМС. Если используется
неэкранированный кабель, см. 4.6.13 Силовые и
управляющие провода для неэкранированных кабелей. В
случае использования неэкранированных кабелей
управления рекомендуется использовать ферритовые
сердечники для улучшения характеристик ЭМС.
130BT340.10
Подключите провода в соответствии с указаниями
инструкции по эксплуатации преобразователя частоты.
Не забудьте правильно подключить экраны, чтобы
обеспечить оптимальную стойкость к электрическим
помехам.
4.8.2 Переключатели S201, S202 и S801
Переключатели S201 (A53) и S202 (A54) используются
для выбора сигнала аналогового входа — токового
сигнала (0–20 мА) или сигнала напряжения (от -10 до 10
В), входные клеммы 53 и 54 соответственно.
Переключатель S801 (BUS TER.) можно использовать для
включения оконечной нагрузки для порта RS-485
(клеммы 68 и 69).
См. Рисунок 4.40
Монтаж
Привод VLT Automation Low Harmonic Drive Инструкция по эксплуатации
MG34O250 – VLT
®
является зарегистрированным товарным знаком компании Danfoss 55
