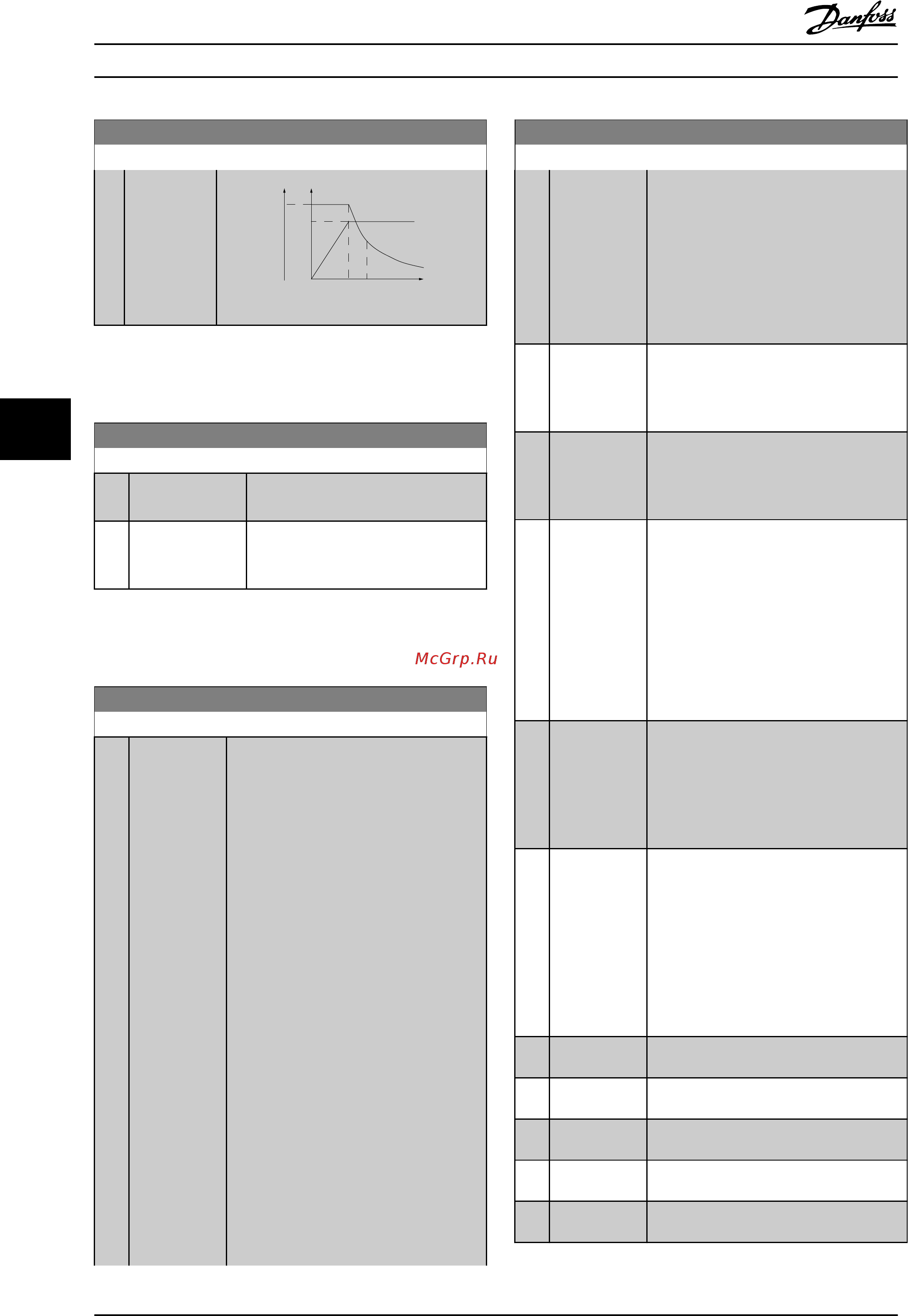

1-03 Хар-ка момента нагрузки
Опция: Функция:
ω
nom
2ω
nom
ω [rad/S]
P[W]
130BB655.10
T[Nm]
P
T
P
nom
T
nom
ПРИМЕЧАНИЕ
Этот параметр не может быть изменен во время
вращения двигателя.
1-04 Режим перегрузки
Опция: Функция:
[0] * Выс. крут. момент Допускается превышение
номинального момента до 160 %.
[1] Норм. крут.
момент
Для двигателей повышенной
мощности допускается превышение
момента до 110 %.
ПРИМЕЧАНИЕ
Этот параметр не может быть изменен во время
вращения двигателя.
1-90 Тепловая защита двигателя
Опция: Функция:
Тепловая защита двигателя может быть
реализована с помощью различных
устройств:
•
С помощью датчика PTC на
обмотке двигателя,
подключенного к одному из
аналоговых или цифровых
входов (1-93 Thermistor Source).
См. 6.1.3.1 Подключение
термистора PTC.
•
Через датчик KTY на обмотке
двигателя, подключенный к
аналоговому входу
(1-96 Источник термистора
KTY). См. 6.1.3.2 Подключение
датчика KTY.
•
Путем вычисления тепловой
нагрузки (ЭТР = электронное
тепловое реле), исходя из
фактической нагрузки и
времени. Вычисленная тепловая
нагрузка сопоставляется с
номинальным током двигателя
I
M,N
и номинальной частотой
двигателя f
M,N
. См. 6.1.3.3 ЭТР и .
1-90 Тепловая защита двигателя
Опция: Функция:
•
Через механический
термовыключатель (типа Klixon).
См. 6.1.3.4 ATEX ЭТР.
Для Северной Америки: Функции защиты
с помощью электронного теплового реле
(ЭТР) обеспечивают защиту двигателя от
перегрузки по классу 20 согласно
требованиям NEC.
[0] * Нет защиты Двигатель постоянно перегружен, и при
этом не требуется выдачи
предупреждений или отключения
преобразователя частоты.
[1] Предупр.по
термист.
Активизируется предупреждение, когда
подключенный термистор или датчик
KTY, установленный в двигателе,
сигнализирует о перегреве двигателя.
[2] Откл. по
термистору
Преобразователь частоты
останавливается (отключается), когда
подключенный термистор или датчик
KTY в двигателе сигнализирует о
перегреве двигателя.
Отключение происходит при
сопротивлении термистора > 3 кΩ.
Установите термистор (датчик РТС) в
двигатель для защиты его обмоток.
[3] ЭТР:
предупрежд. 1
Рассчитывает нагрузку при активной
настройке 1 и выводит на дисплей
предупреждение о перегрузке двигателя.
Запрограммируйте выдачу сигнала
предупреждения через один из
цифровых выходов.
[4] ЭТР:
отключение 1
Рассчитывает нагрузку при активной
настройке 1 и останавливает (блокирует)
преобразователь частоты при перегрузке
двигателя. Запрограммируйте выдачу
сигнала предупреждения через один из
цифровых выходов. Сигнал появляется в
случае предупреждения и отключения
преобразователя частоты
(предупреждение о перегреве).
[5] ЭТР:
предупрежд. 2
[6] ЭТР:
отключение 2
[7] ЭТР:
предупрежд. 3
[8] ЭТР:
отключение 3
[9] ЭТР:
предупрежд. 4
Программирование привода Lo... Привод VLT Automation Low Harmonic Drive Инструкция по эксплуатации
