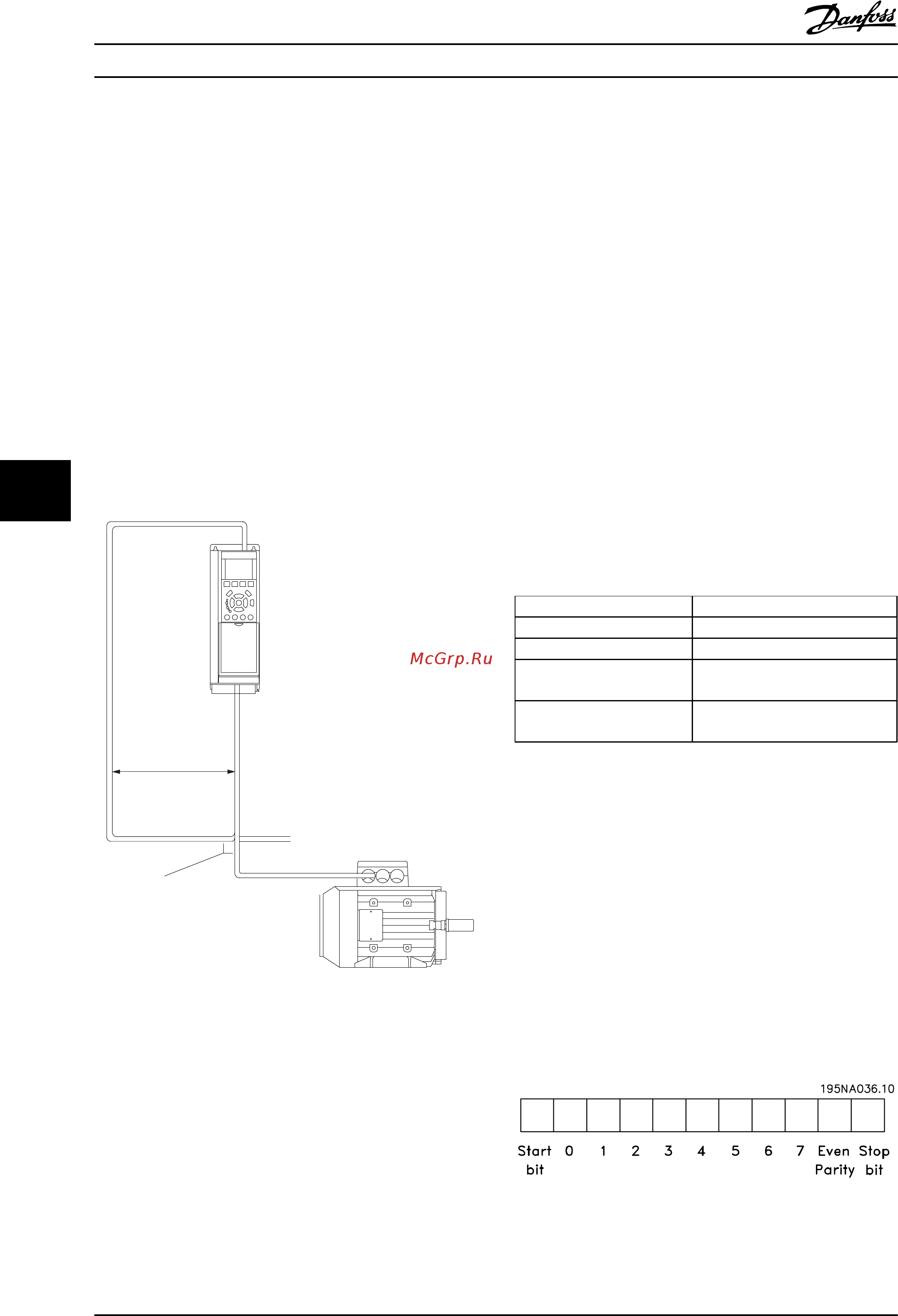

7.1.2 Обеспечение ЭМС
Рекомендуются следующие меры по обеспечению ЭМС,
позволяющие устранить помехи в сети RS-485
Необходимо соблюдать надлежащие государственные и
местные нормы и правила, касающиеся, например,
подключения защитного заземления. Кабель связи
RS-485 должен прокладываться на удалении от кабелей
двигателя и тормозного резистора, чтобы
предотвратить взаимные ВЧ-помехи между кабелями.
Обычно достаточно расстояния 200 мм (8 дюймов),
однако рекомендуется предусматривать максимально
возможное расстояние между кабелями, особенно там,
где кабели проложены параллельно по большой длине.
Если не удается избежать пересечения, кабель RS-485
должен пересекаться с кабелями двигателя и
тормозного резистора под углом 90 градусов.
Fieldbus cable
Min.200mm
90° crossing
130BA080.11
FC-протокол, также называемый шиной FC или
стандартной шиной, является стандартной
периферийной шиной приводов Danfoss. Он определяет
способ доступа к данным по принципу главный-
подчиненный для связи по последовательной шине.
К шине можно подключить одно главное и до 126
подчиненных устройств. Главное устройство выбирает
подчиненные устройства по символу адреса в
телеграмме. Подчиненное устройство не может
передавать сообщение по собственной инициативе: для
этого требуется запрос; также невозможен обмен
сообщениями между подчиненными устройствами.
Связь осуществляется в полудуплексном режиме.
Функция главного устройства не может быть передана
другому узлу (система с одним главным устройством).
Физическим уровнем является RS-485, т.е. используется
порт RS-485, встроенный в преобразователь частоты.
FC-протокол поддерживает разные форматы телеграмм:
•
Укороченный формат из 8 байтов для данных
процесса.
•
Удлиненный формат из 16 байтов, который
также включает канал параметров.
•
Используемый для текстов формат.
7.2 Конфигурация сети
7.2.1 FC 300 Настройка преобразователя
частоты
Чтобы ввести в действие FC-протокол для
преобразователя частоты, установите указанные ниже
параметры.
Номер параметра Настройка
8-30 Протокол ПЧ
8-31 Адрес 1 - 126
8-32 Скорость передачи
порта ПЧ
2400 - 115200
8-33 Биты контроля
четности / стоповые биты
Контроль по нечетности, 1
стоповый бит (по умолчанию)
7.3 Структура кадра сообщения по FC-
протоколу
7.3.1 Состав символа (байта)
Каждый передаваемый символ начинается со
стартового бита. Затем 8 бит данных передаются
согласно байту. Каждый символ защищается с помощью
четности битов. Этот бит устанавливается равным «1»
после подтверждения четности. Четность достигается,
когда суммарное число двоичных единиц в 8 битах
данных и бит четности являются четными. Символ
завершается стоповым битом, так что общее число
битов равно 11.
