вала требуется надлежащее заземление
преобразователя частоты, двигателя, подключенной
машины и надежное подключение двигателя к машине.
Хотя токи подшипников не вызывают серьезных
неисправностей, возникая вследствие ряда причин, в
целях обеспечения безопасности на рабочем месте
разработаны следующие компенсационные меры.
Стандартные компенсационные меры:
1. Использование изолированных подшипников
2. Четкое соблюдение процедур установки
Убедитесь в осевой совместимости двигателя и
нагрузки
Четкое соблюдение установочных
рекомендаций в соответствии с ЭМС
Выполните усиление заземления (PE) для
уменьшения высокочастотного импеданса
заземления (PE) в сравнении с входными
силовыми проводами
Обеспечение надежного высокочастотного
соединения между двигателем и
преобразователем частоты; например с
использованием экранированного кабеля с
соединением 360° в двигателе и
преобразователе частоты
Убедитесь в том, что импеданс от частотного
преобразователя на землю здания ниже
импеданса заземления машины. Это сложно
выполнить для насосов — Организуйте прямое
подключение заземления между двигателем и
нагрузкой.
3. Используйте токопроводящую смазку
4. Постарайтесь обеспечить баланс напряжения
линии с землей. Это может быть
трудновыполнимым для систем IT, TT, TN-CS
или систем с заземленной опорой
5. Согласно рекомендациям производителя
используйте изолированные подшипники
(примечание: двигатели этого размера,
выпущенные зарекомендовавшими себя на
рынке компаниями обычно идут в стандартной
комплектации с такими подшипниками)
При необходимости и только после предварительной
консультацией с Danfoss:
6. Опустите частоту коммутации IGBT
7. Измените форму колебаний инвертора, 60°
AVM по ср. с SFAVM
8. Используйте систему заземления вала или
изолированную муфту между двигателем и
нагрузкой
9. Если возможно, используйте минимальные
уставки скорости
10. Используйте фильтр dU/dt или синусоидальный
фильтр
4.6.20 Прокладка кабелей управления
Закрепите стяжками все провода управления на
указанном маршруте прокладки управляющего кабеля,
как показано на рисунке. Не забудьте правильно
подключить экраны, чтобы обеспечить оптимальную
стойкость к электрическим помехам.
Подключение периферийной шины
Подключения выполняют к соответствующим
дополнительным устройствам на плате управления.
Подробнее см. в соответствующей инструкции для
периферийной шины. Кабель должен быть проложен по
подготовленному каналу внутри преобразователя
частоты и связан с другими проводами цепей
управления (см. Рисунок 4.38 и Рисунок 4.39).

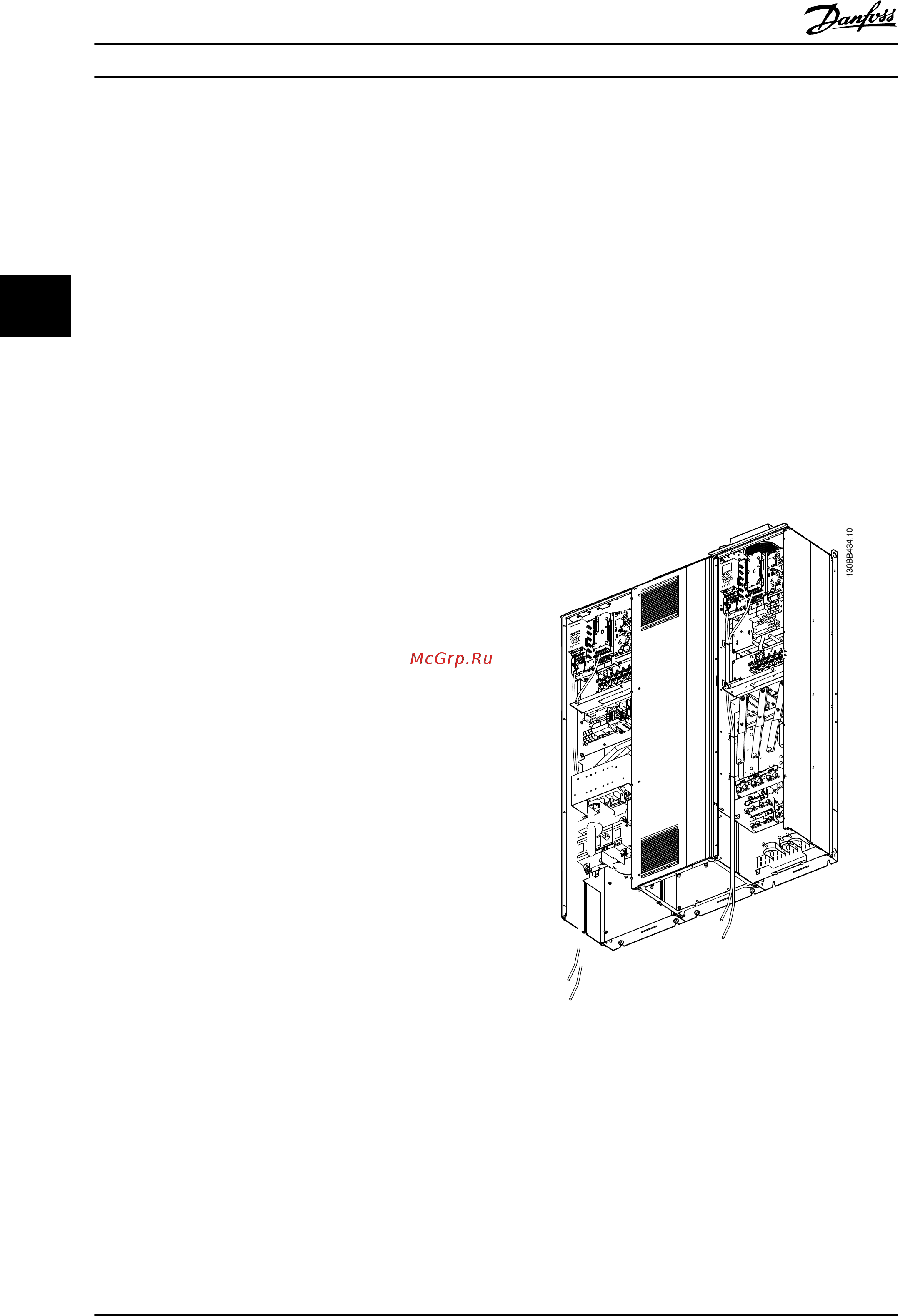

Рисунок 4.38 Схема подключения проводки платы управления
D13
Монтаж
Привод VLT Automation Low Harmonic Drive Инструкция по эксплуатации
50 MG34O250 – VLT
®
является зарегистрированным товарным знаком компании Danfoss
