Отображается номер активного набора параметров
(набор, выбранный в качестве активного в
0-10 Активный набор). Если программируется набор
параметров, отличный от активного, то справа
появляется номер программируемого набора (в
скобках).
Средняя часть (b)
Отображает до 5 переменных с указанием
соответствующего блока, независимо от состояния. В
случае аварийного сигнала/предупреждения вместо
переменных отображается предупреждение.
Нажатием кнопки [Status] (Состояние) можно
переключаться между тремя экранами индикации
состояния.
На каждом экране состояния отображаются рабочие
переменные в различном формате (см. ниже).
С каждой из отображаемых рабочих переменных могут
быть связаны несколько значений или результатов
измерения. Отображаемые значения/результаты
измерения можно определить с помощью параметров
0-20, 0-21, 0-22, 0-23 и 0-24.
Каждый выводимый параметр значения/результата
измерения, выбранный с помощью параметров 0-20–
0-24, имеет собственный масштаб и количество знаков
после возможной десятичной запятой. Большие
численные значения отображаются с меньшим числом
знаков после десятичной запятой.
Пример: показание тока
5,25 А; 15,2 А 105 А.
Экран состояния I
Это состояние вывода на экран является стандартным
после запуска или после инициализации.
Для получения информации относительно связей
значения/результата измерения с отображаемыми
рабочими переменными (1.1, 1.2, 1.3, 2 и 3) используйте
кнопку [Info] (Информация).
Обратите внимание на рабочие переменные,
показываемые на экране, на Рисунок 5.2. Рабочие
переменные 1.1, 1.2 и 1.3 отображаются в малом
формате. Рабочие переменные 2 и 3 отображаются в
среднем формате.
1.1
2
3
1.3
1.2
130BP041.10
799 RPM
Auto Remote Ramping
1 (1)
36.4 kw7.83 A
0.000
53.2 %
Status

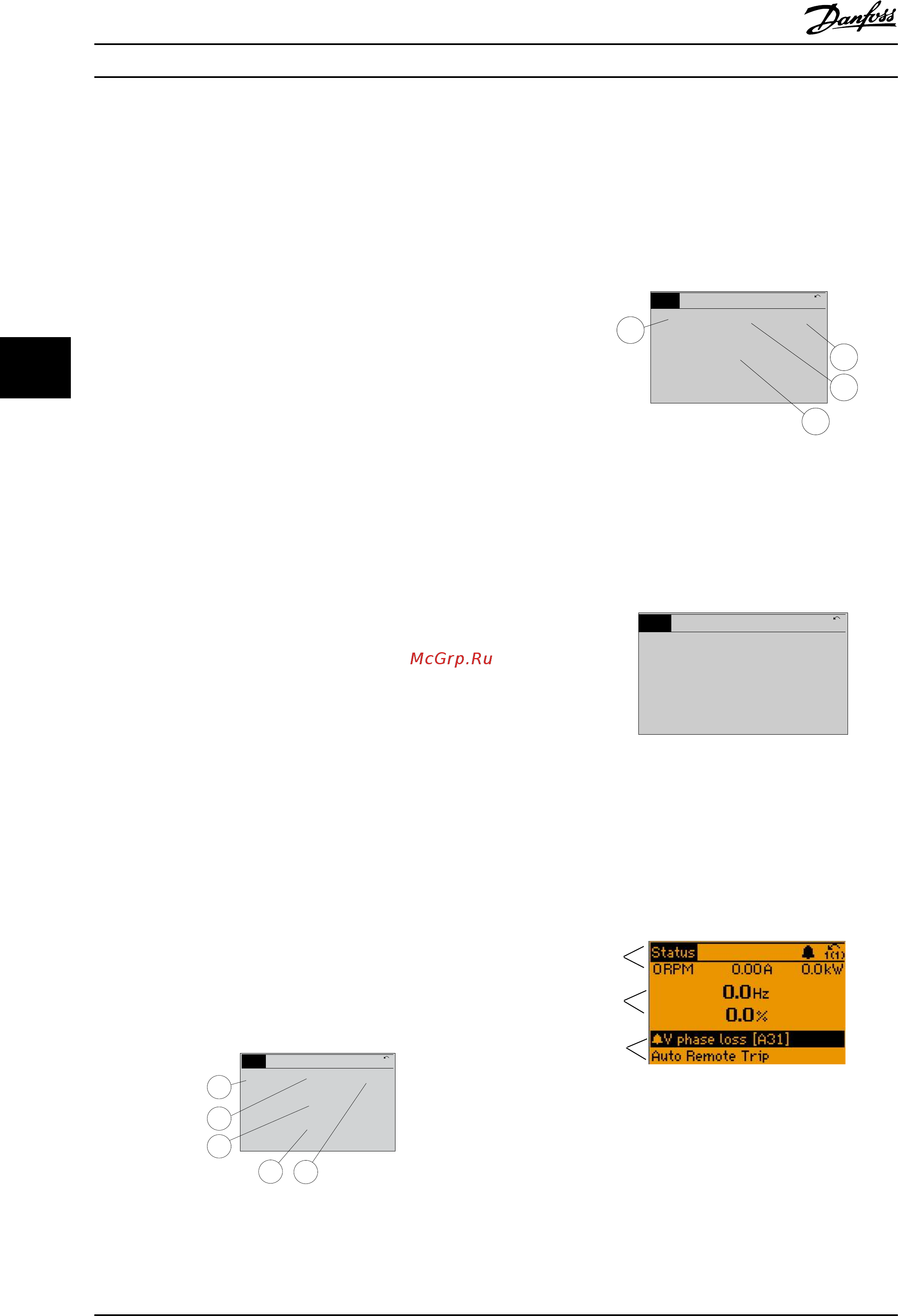

Рисунок 5.2 Экран состояния I — Рабочие переменные
Экран состояния II
Обратите внимание на рабочие переменные (1.1, 1.2, 1.3
и 2), отображаемые на экране, на Рисунок 5.3.
В этом примере в качестве переменных в первой и
второй строках выбраны скорость, ток двигателя,
мощность двигателя и частота.
1.1, 1.2 и 1.3 отображаются в малом формате. 2
отображается в крупном формате.
1.1
1.2
2
1.3
130BP062.10
207RPM
Auto Remote Running
1 (1)
24.4 kW5.25A
6.9
Hz
Status
Рисунок 5.3 Экран состояния II — Рабочие переменные
Экран состояния III:
Это состояние отображает событие и действие
интеллектуального логического управления.
Дополнительную информацию можно найти в разделе
Интеллектуальное логическое управление.
130BP063.10
778 RPM
Auto Remote Running
1 (1)
4.0 kW0.86 A
State: 0 o 0 (o)
When: -
Do: -
Status
Рисунок 5.4 Экран состояния III — Рабочие переменные
ПРИМЕЧАНИЕ
Экран состояния III недоступен на панели LCP фильтра.
Нижняя часть
в режиме состояния всегда показывает состояние
преобразователя частоты.
130BP074.10
T op section
Middle section
Bottom section
Регулировка контрастности изображения
Нажмите [status] (состояние) и [
▲
] для снижения яркости
изображения
Нажмите [status] (состояние) и [
▼
] для повышения
яркости изображения
Световые индикаторы (светодиоды):
Если превышаются некоторые определенные пороговые
значения, то загораются светодиоды аварийной и/или
предупредительной сигнализации. На панели
Управление приводом Low Har...
Привод VLT Automation Low Harmonic Drive Инструкция по эксплуатации
60 MG34O250 – VLT
®
является зарегистрированным товарным знаком компании Danfoss
