ПРИМЕЧАНИЕ
[Auto on] (Автоматический пуск) следует нажать на
панели LCP фильтра.
ПРИМЕЧАНИЕ
сигнал HAND-OFF-AUTO, передаваемый через цифровые
входы, имеет более высокий приоритет по сравнению с
сигналами, выдаваемыми кнопками управления [Hand
on] (Ручной пуск) – [Auto on] (Автоматический пуск).
[Reset] (Сброс)
применяется для возврата преобразователя частоты или
фильтра в исходное состояние после аварийного
сигнала (отключения). Действие кнопки может быть
выбрано как Разрешено [1] или Запрещено [0] с
помощью 0-43 Кнопка [Reset] на LCP.
Быстрый вызов параметра
может быть произведен нажатием кнопки [Main Menu]
(Главное меню) и удержанием ее в этом состоянии в
течение 3 секунд. Быстрый вызов параметра позволяет
осуществить непосредственный доступ к любому
параметру.
5.1.3 Изменение данных
1. Нажмите [Quick Menu] (Быстрое меню) или
[Main Menu] (Главное меню).
2.
При помощи кнопок [
▲
] и [
▼
] найдите группу
параметров, подлежащую редактированию.
3. Нажмите [OK].
4.
При помощи кнопок [
▲
] и [
▼
] найдите
параметр, подлежащий редактированию.
5. Нажмите [OK].
6.
При помощи кнопок [
▲
] и [
▼
] установите
требуемое значение параметра. Или при
помощи кнопок [◄] и [►] сдвигайте курсор к
тем или иным цифрам числа. Курсор указывает
на цифру, выбранную для изменения. Кнопкой
[
▲
] значение увеличивают, кнопкой [
▼
] —
уменьшают.
7. Нажмите кнопку [Cancel] (Отмена) для отмены
изменения или [OK] для подтверждения
изменения и ввода следующей новой
настройки.
5.1.4 Изменение текстовой величины
Если выбранный параметр представляет собой текст, он
изменяется с помощью кнопок навигации «вверх»/
«вниз».
Кнопка со стрелкой вверх увеличивает значение, вниз
— уменьшает. Поместите курсор на значение, которое
требуется сохранить, и нажмите кнопку [OK].
130BP068.10

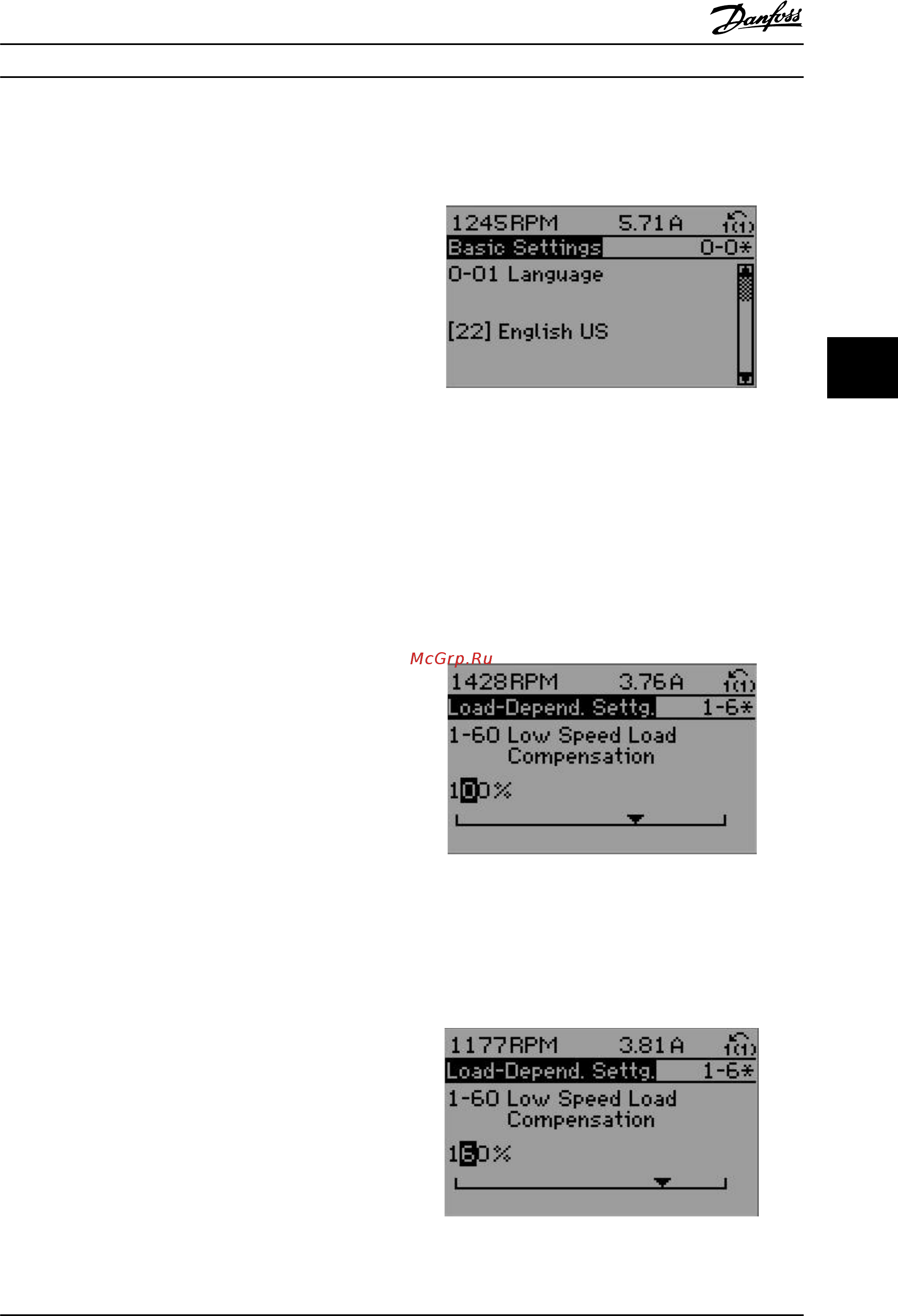

Рисунок 5.5 Пример отображения.
5.1.5 Изменение группы численных
значений
Если выбранный параметр представляет собой
численное значение, выбранное численное значение
изменяется с помощью кнопок навигации [◄] и [►], а
также кнопок навигации «вверх»/«вниз» [
▲
] [
▼
]. Кнопки
навигации [◄] и [►] используются для перемещения
курсора по горизонтали.
130BP069.10
Рисунок 5.6 Пример отображения.
Кнопки навигации «вверх/вниз» используются для
изменения значения параметра. Кнопка «вверх»
увеличивает значение, а кнопка «вниз» — уменьшает
его. Поместите курсор на значение, которое требуется
сохранить, и нажмите кнопку [OK].
130BP070.10
Рисунок 5.7 Пример отображения.
Управление приводом Low Har...
Привод VLT Automation Low Harmonic Drive Инструкция по эксплуатации
MG34O250 – VLT
®
является зарегистрированным товарным знаком компании Danfoss 63
