2-26 Задание крутящ. момента
Диапазон: Функция:
0.00 %* [Application
dependant]
Данное значение определяет
крутящий момент, действующий
на сцепленный механический
тормоз перед его отпусканием.
2-27 Вр. изм. ск-сти кр. мом.
Диапазон: Функция:
0.2 s* [0.0 - 5.0 s] Данное значение определяет
длительность крутящего момента в
направлении по часовой стрелке.
2-28 Коэф. форсирования усиления
Диапазон: Функция:
1.00* [1.00 -
4.00 ]
Действует только в режиме замкнутого
контура с замкнутым контуром. Функция
обеспечивает плавный переход от режима
управления крутящим моментом в режим
управления скоростью, когда на двигатель
переходит нагрузка от тормоза.
Mech.
Brake
Gain
Boost
Relay
Torque
ref.
Motor
Speed
Premag Torque Ramp
Time
p. 2-27
Torque Ref. 2-26
Gain Boost Factor
p. 2-28
Brake
Release
Time
p. 2-25
Ramp 1 up
p. 3-41
Ramp 1 down
p. 3-42
Stop
Delay
p. 2-24
Activate
Brake
Delay
p. 2-23
1 2 3
130BA642.12
II
I

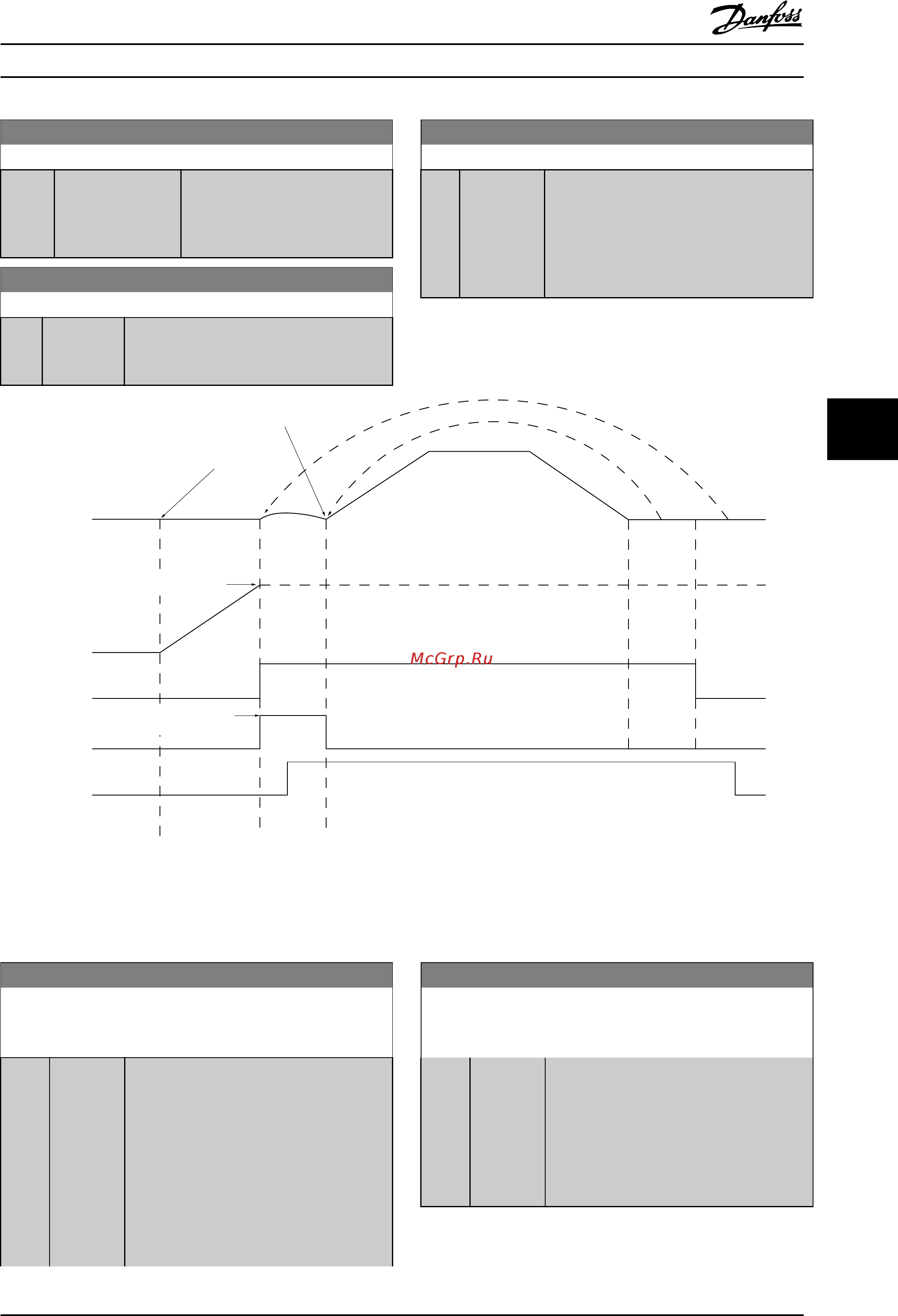

Рисунок 6.4 Последовательность отпускания тормоза при управлении механическим тормозом подъемного механизма
I) Задержка включения тормоза: Преобразователь частоты начинает снова с положения задействованного механического тормоза.
II) Задержка останова: Когда время между последовательными запусками короче, чем настройка в 2-24 Задержка останова,
преобразователь частоты запускается без применения механического тормоза (например, реверс).
3-10 Предустановленное задание
Массив [8]
Диапазон: 0-7
Диапазон: Функция:
0.00
%*
[-100.00 -
100.00 %]
Введите в этот параметр путем
программирования массива до восьми
различных предустановленных заданий
(0-7). Предустановленное задание указано
как процентное соотношение Ref
МАКС
(3-03 Макс. задание) Если
запрограммировано Ref
МИН
, отличающееся
от 0 (3-02 Мин. задание),
предустановленное задание вычисляется в
процентах от полного диапазона задания,
3-10 Предустановленное задание
Массив [8]
Диапазон: 0-7
Диапазон: Функция:
то есть, на основе разности между Ref
МАКС
и Ref
МИН
. Затем величина добавляется к
Ref
МИН
. При использовании
предустановленных заданий установите
значения битов 0/1/2 [16], [17] и [18] для
соответствующих цифровых входов в
группе параметров 5-1*.
Программирование привода Lo...
Привод VLT Automation Low Harmonic Drive Инструкция по эксплуатации
MG34O250 – VLT
®
является зарегистрированным товарным знаком компании Danfoss 77
