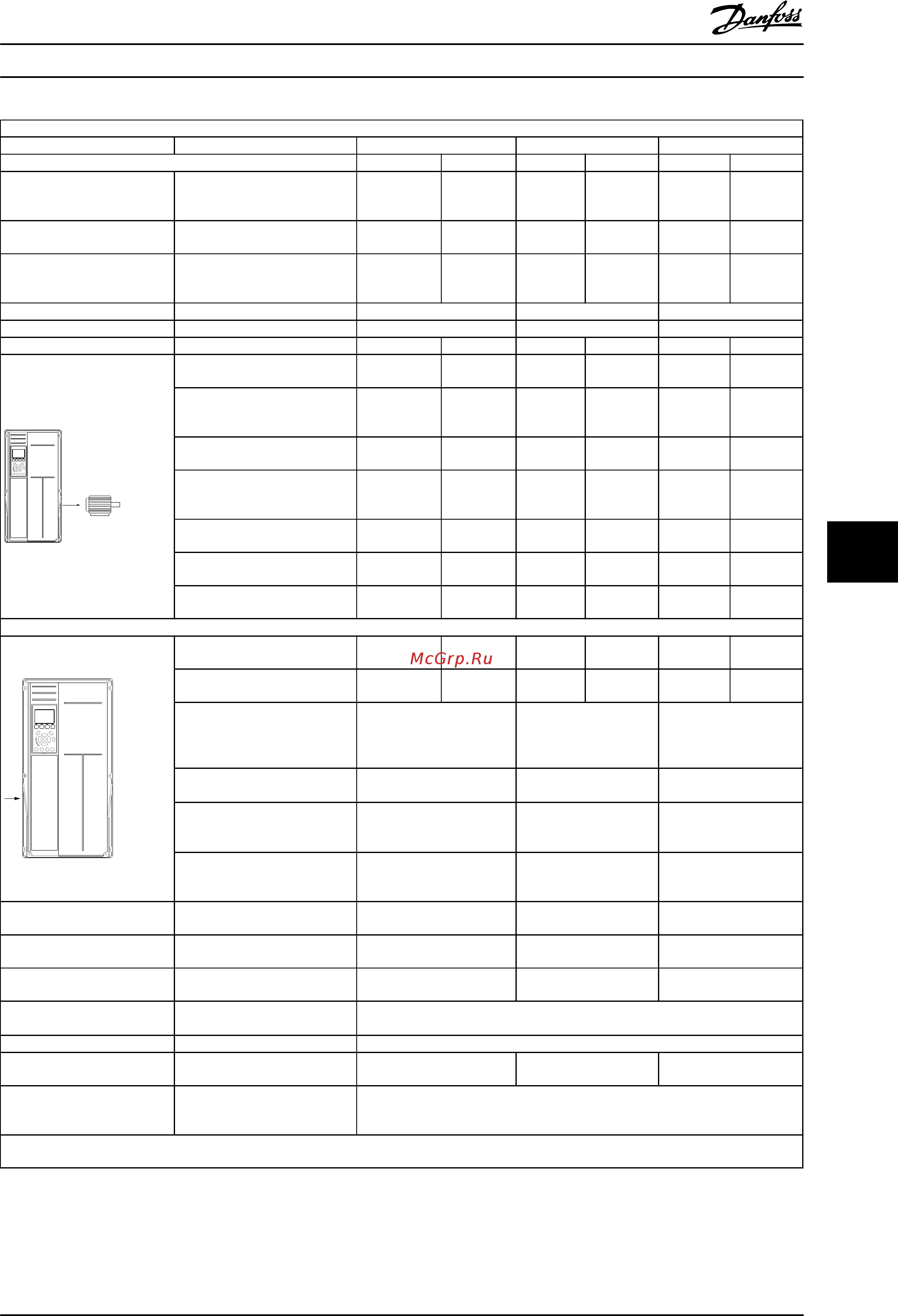

Питание от сети 3 x 380–480 В перем. тока
FC 302 P132 P160 P200
Высокая/нормальная нагрузка* HO NO HO NO HO NO
Типовая выходная мощность
на валу [кВт] при
напряжении 400 В
132 160 160 200 200 250
Типовая мощность на валу
[л.с.] при напряжении 460 В
200 250 250 300 300 350
Типовая выходная мощность
на валу [кВт] при
напряжении 480 В
160 200 200 250 250 315
Корпус IP21 D13 D13 D13
Корпус IP54 D13 D13 D13
Выходной ток
130BA230.10
Непрерывный
(при 400 В) [A]
260 315 315 395 395 480
Прерывистый (перегрузка 60
с)
(при 400 В) [А]
390 347 473 435 593 528
Непрерывный
(при 460/ 480 В) [A]
240 302 302 361 361 443
Прерывистый (перегрузка 60
с)
(при 460/ 480 В) [А]
360 332 453 397 542 487
Длительная мощность
(при 400 В) [кВА]
180 218 218 274 274 333
Длительная мощность
(при 460 В) [кВА]
191 241 241 288 288 353
Длительная мощность
(при 480 В) [кВА]
208 262 262 313 313 384
Макс. входной ток
130BA229.10
Непрерывный
(при 400 В) [A]
251 304 304 381 381 463
Непрерывный
(при 460/ 480 В) [A]
231 291 291 348 348 427
Макс. сечение кабеля (сети,
двигателя и цепи
разделения нагрузки [мм²
(AWG
2)
)]
2 x 185
(2 x 300 mcm)
2 x 185
(2 x 300 mcm)
2 x 185
(2 x 300 mcm)
Макс. внешние сетевые
предохранители [A]
1
400 500 630
Оценочное значение потери
мощности
при 400 В [Вт]
4)
4029 5130 5621
Оценочное значение потери
мощности
при 460 В [Вт]
3892 4646 5126
Оценочные потери фильтра,
400 В
4954 5714 6234
Оценочные потери фильтра,
480 В
5279 5819 6681
Вес,
корпус IP21, IP 54 [кг]
380 380 406
Коэффициент полезного
действия
4)
0,96
Вых. частота 0–800 Гц
Отключение при перегреве
радиатора
110 °C 110 °C 110 °C
Отключение силовой платы
при повышении внешней
температуры
60 °C
* Высокая перегрузка = 160-процентный крутящий момент в течение 60 с, нормальная перегрузка = 110-процентный крутящий
момент в течение 60 с
Общие технические требовани... Привод VLT Automation Low Harmonic Drive Инструкция по эксплуатации
MG34O250 – VLT
®
является зарегистрированным товарным знаком компании Danfoss 151
