Danfoss VLT Automation Drive FC-302P3K7T2 [35/177] Примечание
![Danfoss VLT Automation Drive FC-302P3K7T2 [35/177] Примечание](/views2/1559994/page35/bg23.png)
№ клеммы 96 97 98 99
U V W
PE
1)
Напряжение двигателя, 0–100 % напряжения сети.
3 провода от двигателя
U1 V1 W1
PE
1)

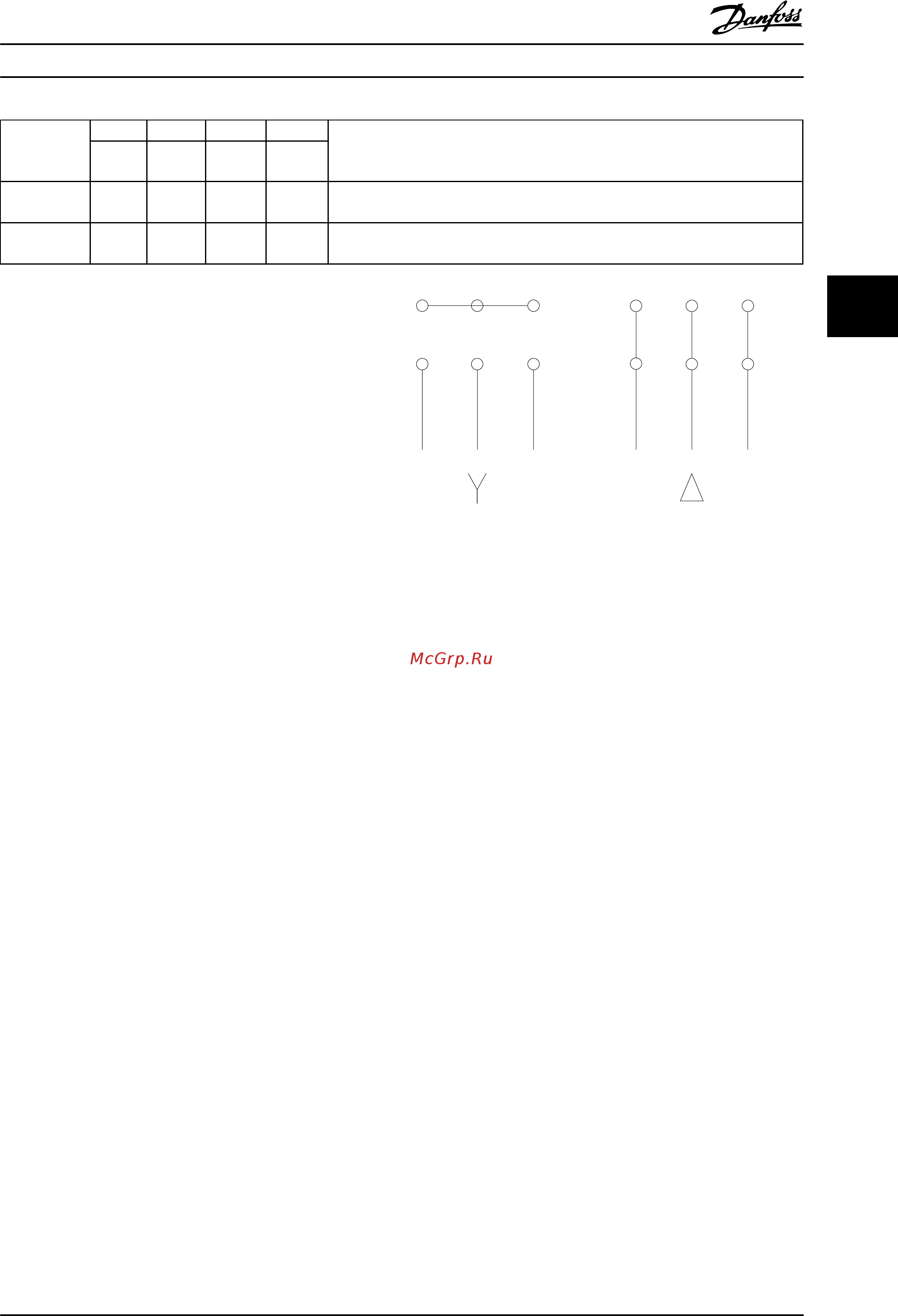

Соединение по схеме треугольника
W2 U2 V2 6 проводов от двигателя
U1 V1 W1
PE
1)
Соединение по схеме звезды: U2, V2, W2
Клеммы U2, V2 и W2 должны соединяться отдельно.
1)
Подключение защищенного заземления
ПРИМЕЧАНИЕ
При использовании двигателей без бумажной изоляции
фазной обмотки или другой усиленной изоляции,
пригодной для работы от такого источника напряжения,
как преобразователь частоты, на выходе
преобразователя частоты следует установить
синусоидальный фильтр.
U V W
175ZA114.10
VU W
96 97 98
96 97 98
Монтаж Привод VLT Automation Low Harmonic Drive Инструкция по эксплуатации
MG34O250 – VLT
®
является зарегистрированным товарным знаком компании Danfoss 35
