Danfoss VLT Automation Drive FC-302P3K7T2 [44/177] Примечание
![Danfoss VLT Automation Drive FC-302P3K7T2 [44/177] Примечание](/views2/1559994/page44/bg2c.png)
176FA247.12
Nm/in-lbs
-DC 88
+DC 89
R/L1 91
S/L2 92
T/L3 93
U/T1 96
V/T2 97
W/T3

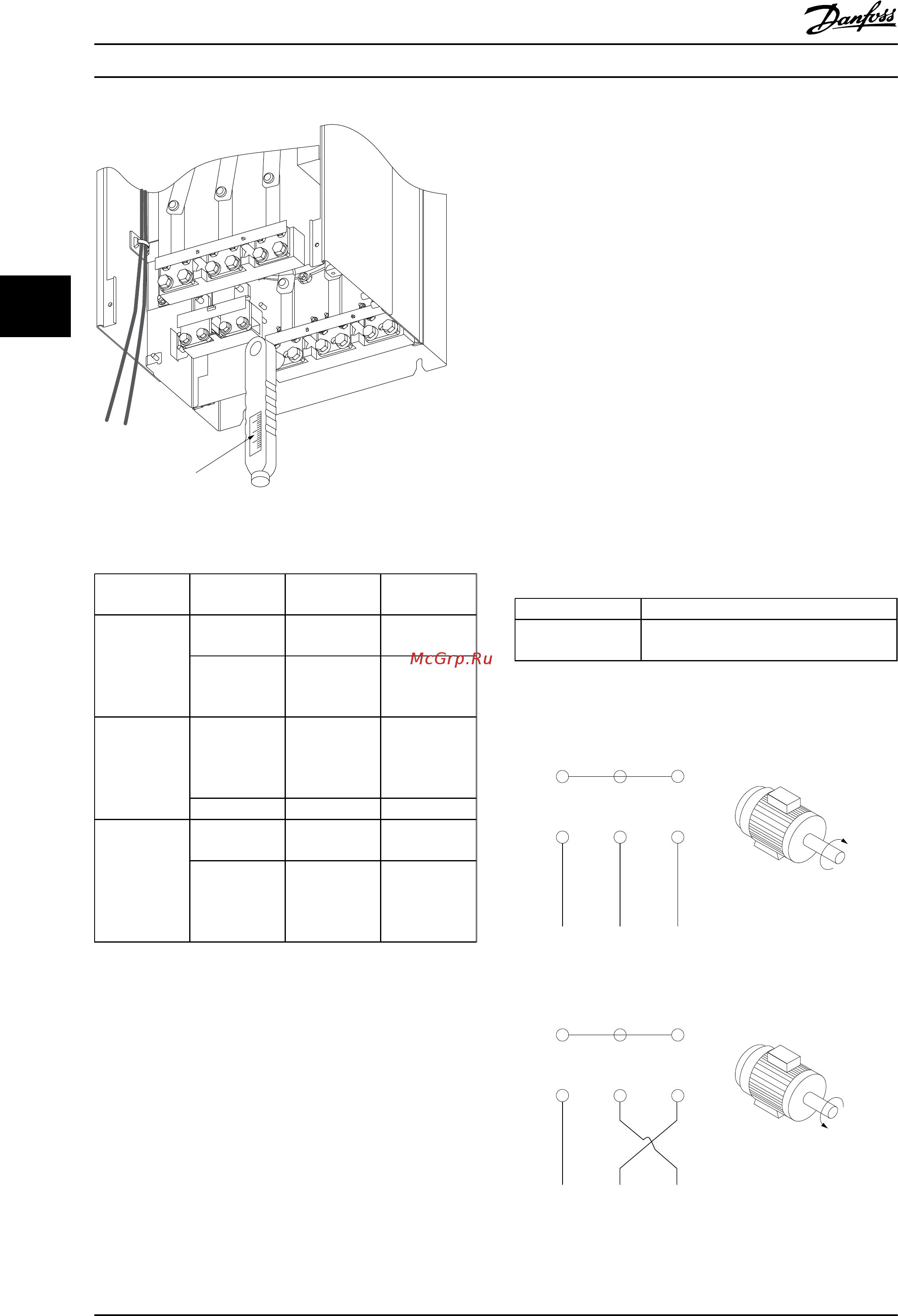

Рисунок 4.37 Для затягивания болтов всегда применяйте
динамометрический ключ.
Типоразмер Клемма Крутящий
момент
Размер болта
D
Сеть
Двигатель
19–40 Нм M10
Разделение
нагрузки
Тормоз
8,5–20,5 Нм M8
E
Сеть
Двигатель
Разделение
нагрузки
19–40 Нм M10
Тормоз 8,5–20,5 Нм M8
F
Сеть
Двигатель
19–40 Нм M10
Разделение
нагрузки
Тормоз
Генер. режим
19–40 Нм
8,5–20,5 Нм
8,5–20,5 Нм
M10
M8
M8
Таблица 4.3 Момент затяжки для клемм
4.6.6 Экранированные кабели
ПРИМЕЧАНИЕ
Danfoss рекомендует использовать экранированные
кабели между фильтром LCL и блоком AFE.
Неэкранированные кабели можно использовать между
трансформатором и входной стороной фильтра LCL.
Чтобы обеспечить высокую помехоустойчивость и
низкий уровень создаваемых помех в соответствии с
требованиями ЭМС, экранированные и армированные
кабели должны подключаться надлежащим образом.
Соединения следует выполнять с использованием либо
кабельных уплотнений, либо кабельных зажимов:
•
Кабельные уплотнения, соответствующие
требованиям ЭМС: для обеспечения
оптимальных соединений, соответствующих
требованиям ЭМС, могут использоваться
обычные кабельные уплотнения.
•
Кабельные зажимы, соответствующие
требованиям ЭМС: зажимы, позволяющие легко
выполнять соединения, входят в комплект
поставки преобразователя частоты.
4.6.7 Кабель двигателя
Двигатель подключается к клеммам U/T1/96, V/T2/97, W/
T3/98, расположенным на дальней правой части блока.
Заземление подключите к клемме 99. С
преобразователем частоты могут использоваться
стандартные трехфазные асинхронные двигатели всех
типов. Заводская настройка задает вращение по
часовой стрелке, при этом выход преобразователя
частоты подключается следующим образом:
Номер клеммы Функция
96, 97, 98, 99 Сеть U/T1, V/T2, W/T3
Заземление
•
Клемма U/T1/96 соединяется с фазой U
•
Клемма V/T2/97 соединяется с фазой V
•
Клемма W/T3/98 соединяется с фазой W
96 97
U V
96 97 98
U V W
98
W
130HA036.10
Монтаж
Привод VLT Automation Low Harmonic Drive Инструкция по эксплуатации
44 MG34O250 – VLT
®
является зарегистрированным товарным знаком компании Danfoss
44
