5 Управление приводом Low Harmonic Drive
5.1.1 Способы управления
Приводом Low Harmonic Drive можно управлять двумя
способами:
1. Графическая панель местного управления
(GLCP)
2. Через последовательный порт связи RS-485 или
по шине USB, оба способа служат для связи с
компьютером
5.1.2 Как работать с графической LCP
(GLCP)
Привод Low Harmonic Drive имеет две панели LCP: одну
для секции преобразователя частоты (справа), другую
для секции активного фильтра (слева). Панели LCP
фильтра и преобразователя частоты одинаковы в
управлении. Каждая панель управляет только тем
модулем, к которому подключена, и любая связь между
панелями LCP отсутствует.
ПРИМЕЧАНИЕ
Активный фильтр следует включить в Автоматическом
режиме, то есть на панели LCP фильтра следует нажать
на кнопку [Auto On] (Автоматический пуск).
Для GLCP (LCP 102) действительно следующее:
GLCP разделена на четыре функциональные зоны:
1. Графический дисплей со строками состояния.
2. Кнопки меню и световые индикаторы
(светодиоды), позволяющие выбирать режим,
изменять параметры и переключать функции
дисплея.
3. Кнопки навигации и световые индикаторы
(светодиоды).
4. Кнопки управления и световые индикаторы
(светодиоды).
Графический дисплей:
жидкокристаллический дисплей имеет фоновую
подсветку и шесть буквенно-цифровых строк. В режиме
[Status] (Состояние) на панели LCP может отображаться
до пяти рабочих переменных. Пример панели LCP
преобразователя частоты показан на Рисунок 5.1.
Панель LCP фильтра выглядит точно также, но выводит
на дисплей информацию о работе фильтра.
Строки дисплея:
a. Строка состояния: сообщения о состоянии с
отображением пиктограмм и графических
изображений.
b. Строка 1–2: строки данных оператора для
отображения заданных или выбранных
пользователем данных. Нажав кнопку [Status]
(Состояние), можно добавить одну
дополнительную строку.
c. Строка состояния: текстовые сообщения о
состоянии.
Дисплей разделен на три части.
Верхняя часть (a)
В режиме отображения состояния показывает
состояния. В другом режиме и в случае аварийного
сигнала/предупреждения на этой строке отображается
до двух переменных.
Auto
on
Reset
Hand
on
O
Status
Quick
Menu
Main
Menu
Alarm
Log
Back
Cancel
Info
OK
Status
1(0)
1234rpm 10,4A 43,5Hz
Run OK
43,5Hz
On
Alarm
Warn.
130BA018.13
1
2
3
4
b
a
c

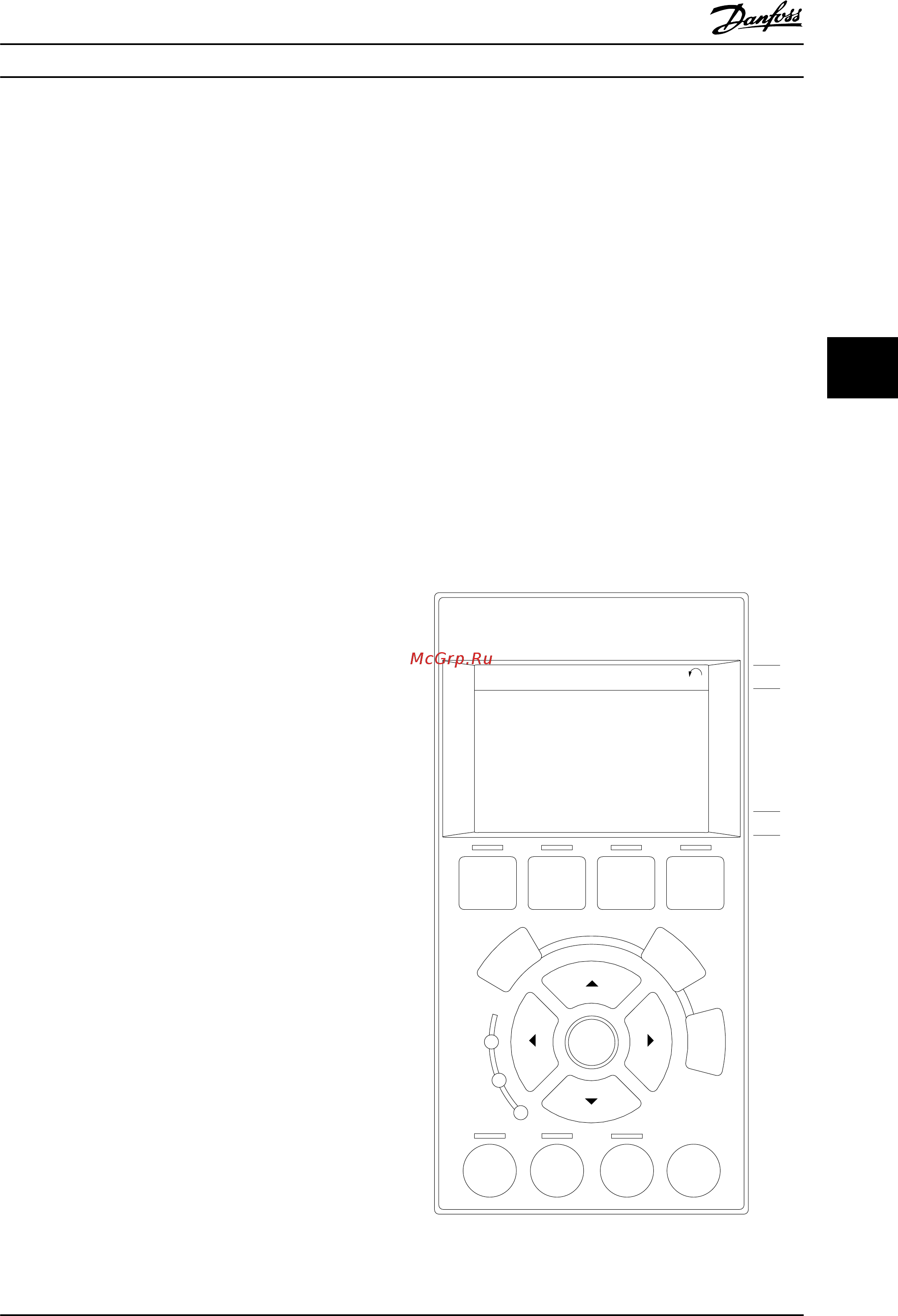

Рисунок 5.1 LCP
Управление приводом Low Har...
Привод VLT Automation Low Harmonic Drive Инструкция по эксплуатации
MG34O250 – VLT
®
является зарегистрированным товарным знаком компании Danfoss 59
