Danfoss VLT Automation Drive FC-302P3K7T2 [28/177] Примечание
![Danfoss VLT Automation Drive FC-302P3K7T2 [28/177] Примечание](/views2/1559994/page28/bg1c.png)
90
80
70
60
50
40
30
20
10
0
0 0.5 4.9 13 27.3 45.9 66 89.3 115.7 147
(%)
(Pa)
Pressure Increase
Drive Derating
130BB007.10

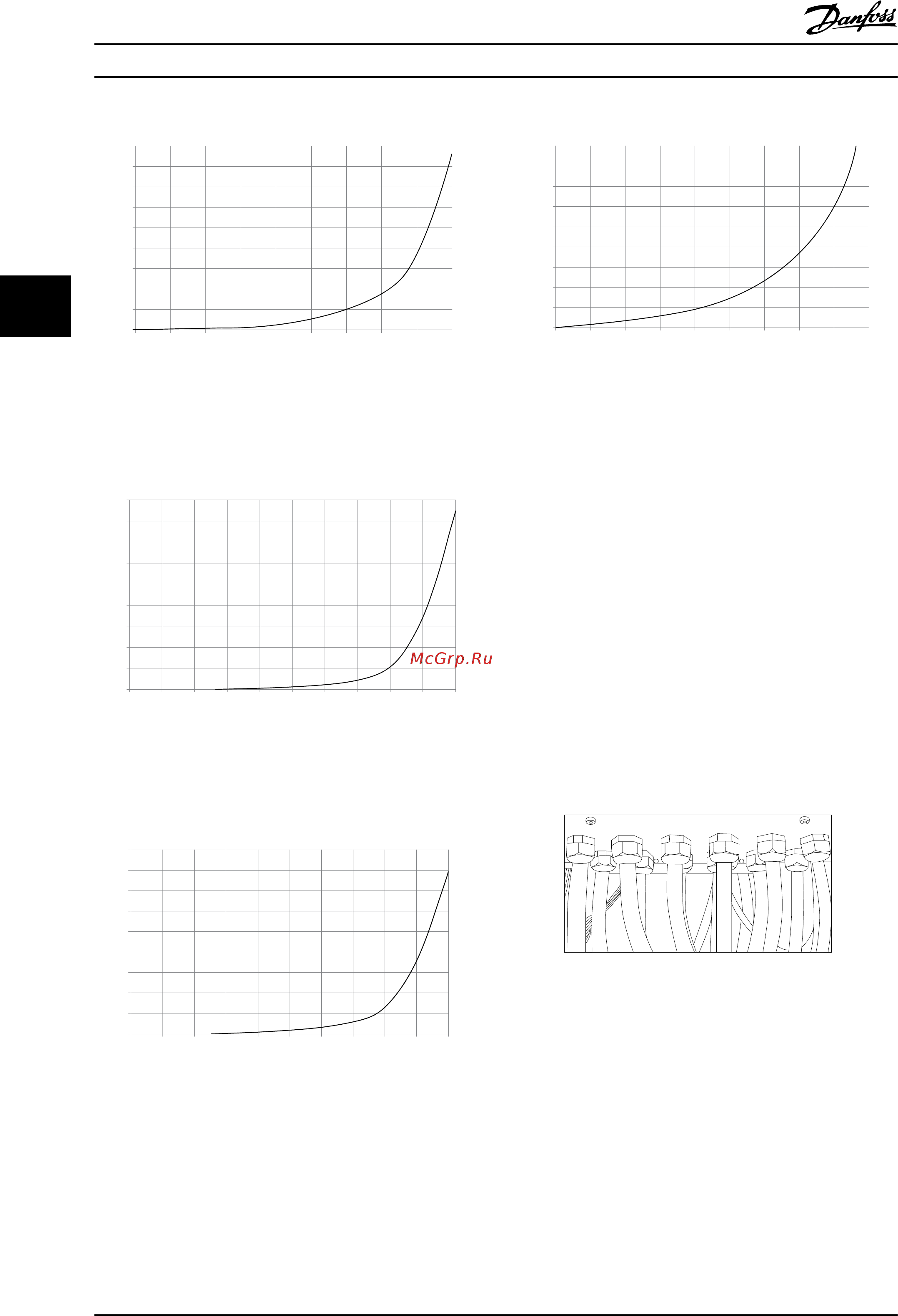

Рисунок 4.21 Корпус D Снижение значений относит.
изменения давления
Воздушный поток привода: 450 куб. футов/мин (765 м³/ч)
90
80
70
60
50
40
30
20
10
0
(%)
Drive Derating
0 0 0.1 3.6 9.8 21.5 43.4 76 237.5 278.9
(Pa)
Pressure Change
130BB010.10
147.1
Рисунок 4.22 Корпус Е Снижение значений относит.
изменения давления (Малый вентилятор), P315
Воздушный поток привода: 650 куб.футов/мин (1105 м³/ч)
90
80
70
60
50
40
30
20
10
0
(%)
Drive Derating
0 0.2 0.6 2.2 5.8 11.4 18.1 30.8 152.8 210.8
(Pa)
Pressure Change
130BB011.10
69.5
Рисунок 4.23 Корпус Е Снижение значений относит.
изменение давления (Большой вентилятор), P355-P450
Воздушный поток привода: 850 куб. футов/мин (1445 м³/ч)
90
80
70
60
50
40
30
20
10
0
(%)
Drive Derating
0 25 50 75 100 125 150 175 225
130BB190.10
200
Рисунок 4.24 Корпус F Снижение значений относит.
изменения давления
Воздушный поток привода: 580 куб. футов/мин (985 м³/ч)
4.3.7 Ввод с использованием уплотнения/
кабелепровода — IP21 (NEMA 1) и
IP54 (NEMA12)
Кабели подключают через плату уплотнений снизу.
Удалите плату и разметьте расположение уплотнений
или кабелепроводов. Подготовьте отверстия в зоне,
размеченной на чертеже.
ПРИМЕЧАНИЕ
Плата уплотнений должна устанавливаться на
преобразователь частоты для обеспечения
определенной степени защиты, а также для
надлежащего охлаждения блока. Если такая плата не
установлена, преобразователь частоты может отключить
аварийный сигнал 69, Темп. силовой платы
130BB073.10
Рисунок 4.25 Пример правильной установки платы
уплотнений.
Монтаж Привод VLT Automation Low Harmonic Drive Инструкция по эксплуатации
28 MG34O250 – VLT
®
является зарегистрированным товарным знаком компании Danfoss
